Κτίριο γραφείων "The Butterfly", με πιστοποίηση leed gold

Το κτίριο αποτελεί μια σύνθεση από παλαιά και νέα τμήματα, τα οποία αποδίδουν πλέον ένα ενιαίο σύνολο με νέα ιδιαίτερα χαρακτηριστικά. Σύγχρονες ιδιότητες αστικής οργάνωσης, βιοκλιματικού σχεδιασμού και αισθητικής των τελειωμάτων ορίζουν το σύνολο.

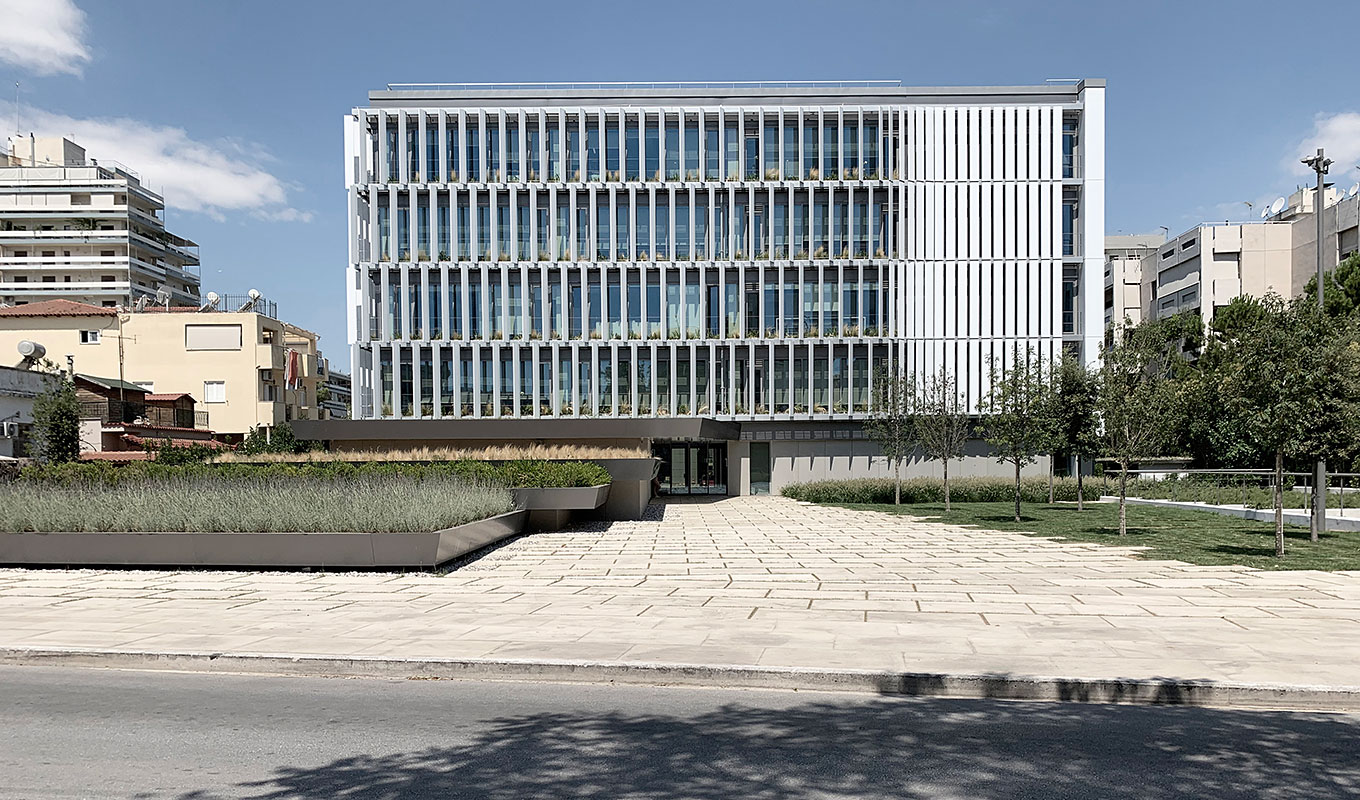

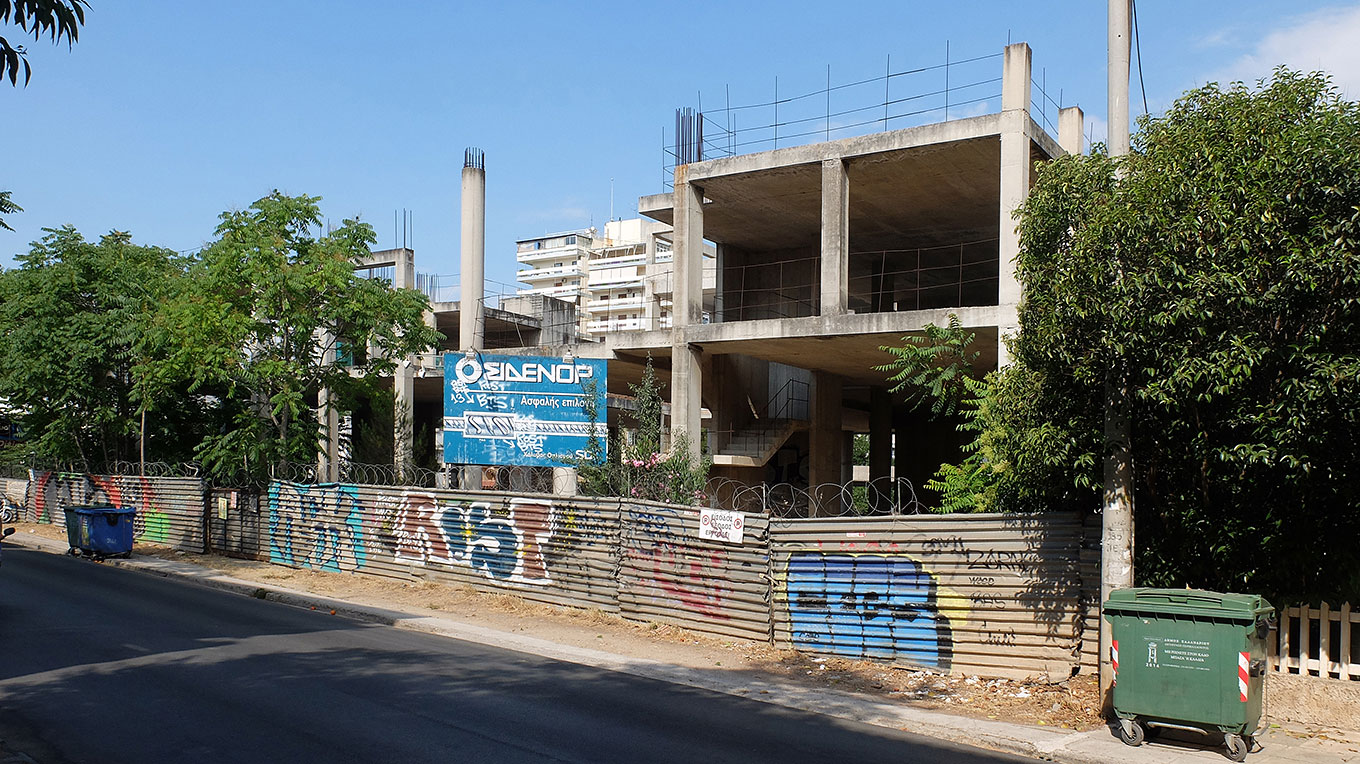

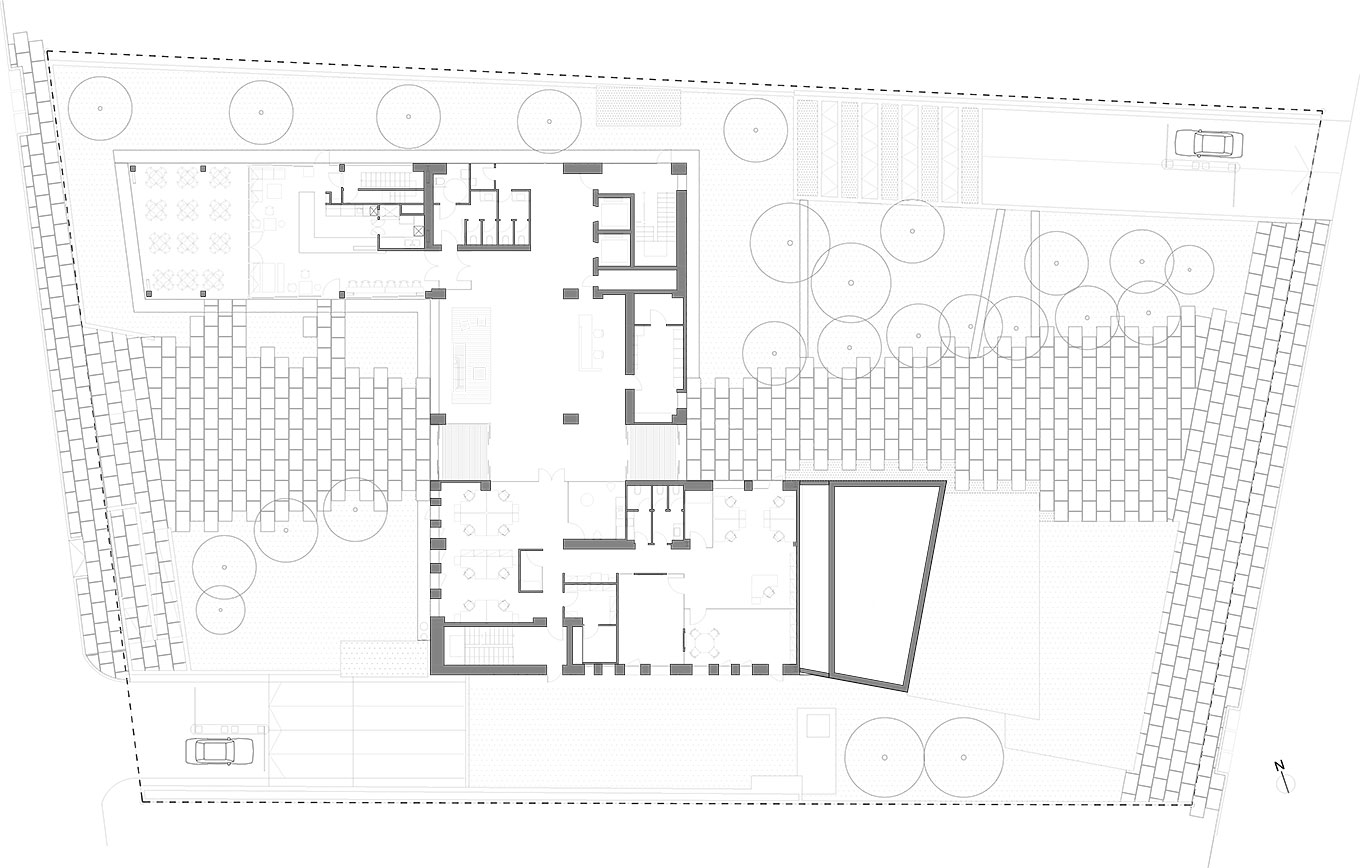

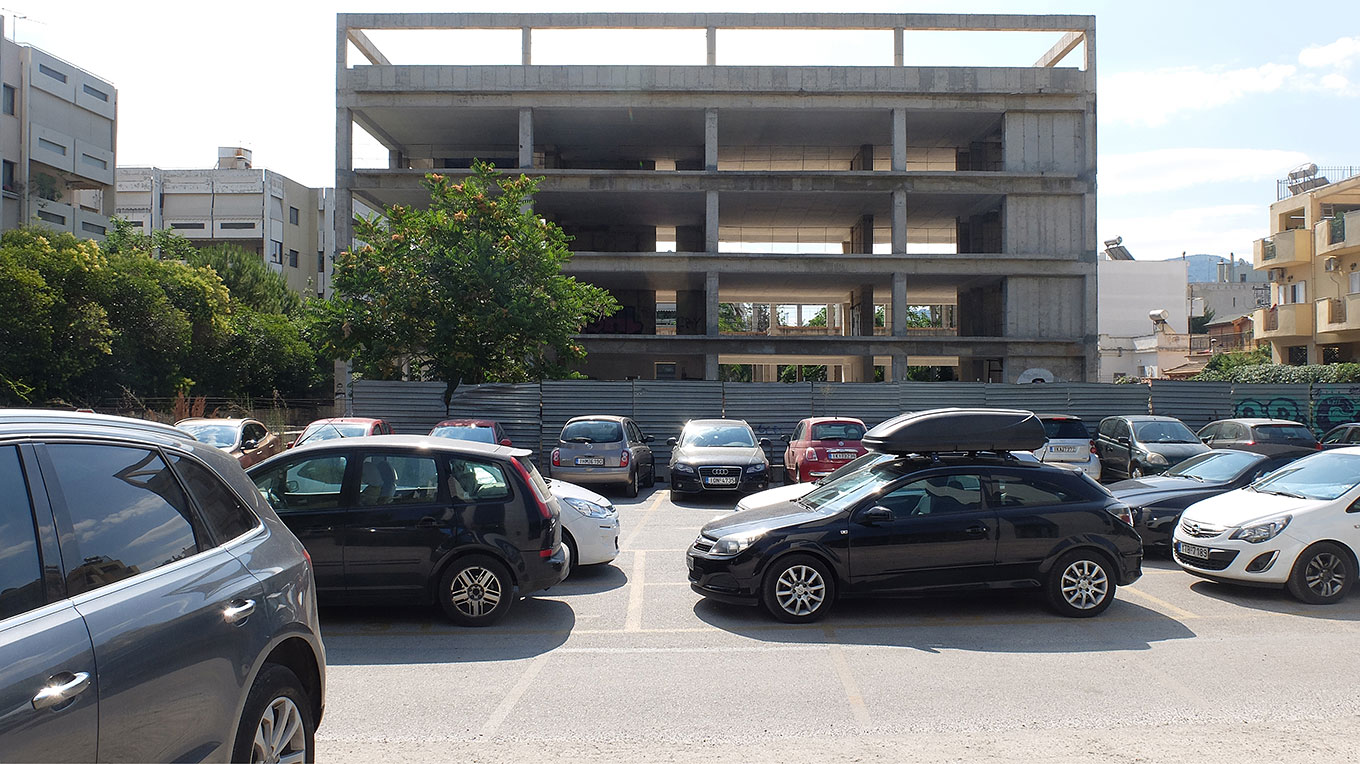

Η "απόσυρση" του τμήματος του κτιρίου αμέσως μετά την οικοδομική γραμμή της Αποστολοπούλου απέδωσε μια σημαντική "πλατεία" - είσοδο στο κτίριο και αναπνοή στην πόλη. Η ένταξη του κτιρίου στο διαμπερές οικόπεδο επιτυγχάνεται με την "πλατεία" - είσοδο από την οδό Αποστολοπούλου και με μια άλλη αντίστοιχη από την οδό Αδριανείου. Στον υφιστάμενο όγκο τεσσάρων ορόφων από οπλισμένο σκυρόδεμα προστίθεται κατ’ επέκταση στο βορειοδυτικό του άκρο νέος διώροφος όγκος από μεταλλικό φέροντα οργανισμό και στο νοτιανατολικό άκρο νέα ισόγεια πτέρυγα με μεταλλικό φέροντα οργανισμό, η οποία καλύπτεται από φυτεμένο δώμα και σαν τέτοια καθίσταται μέρος των διαμορφώσεων του περιβάλλοντος χώρου. Πέρα από τις ράμπες πρόσβασης στους χώρους στάθμευσης των υπογείων όλο το υπόλοιπο ισόγειο φυτεύεται. Ακόμη και οι πλάκες που οδηγούν στις εισόδους του κτιρίου από τις δυο οδούς αντιμετωπίζονται ως "ειρημένες" επί του πρασίνου. Μεγάλες επιφάνειες πρασίνου διαμορφώνονται καθ’ ύψος και ορίζουν διαφορετικές υψομετρικές σχέσεις στις όψεις του κτιρίου. Το παιχνίδι αυτό δομείται χιαστί και στην κάτοψη του περιβάλλοντος χώρου αποδίδοντας το σχήμα της πεταλούδας, που εντέλει ονοματίζει το κτίριο.
Οι νέες πτέρυγες ενοποιούνται λειτουργικά με το υφιστάμενο κτίριο. Η είσοδος τοποθετείται κεντρικά στο μέσον του κύριου όγκου και είναι διαμπερής, έτσι ώστε να είναι δυνατή η πρόσβαση και από την οδό Αποστολοπούλου και από την οδό Αδριανείου. Τα κλιμακοστάσια του υφιστάμενου όγκου διατηρούνται και προστίθεται και ένα τρίτο στην προσθήκη της δυτικής πτέρυγας.
Τα τέσσερα υπόγεια στάθμευσης διατηρούνται στη σημερινή τους μορφή και η πρόσβασή τους γίνεται από αντιδιαμετρικές ράμπες σε αμφότερα τα πρόσωπα του οικοπέδου.
ΓΕΝΙΚΕΣ ΑΡΧΕΣ ΔΙΑΜΟΡΦΩΣΗΣ

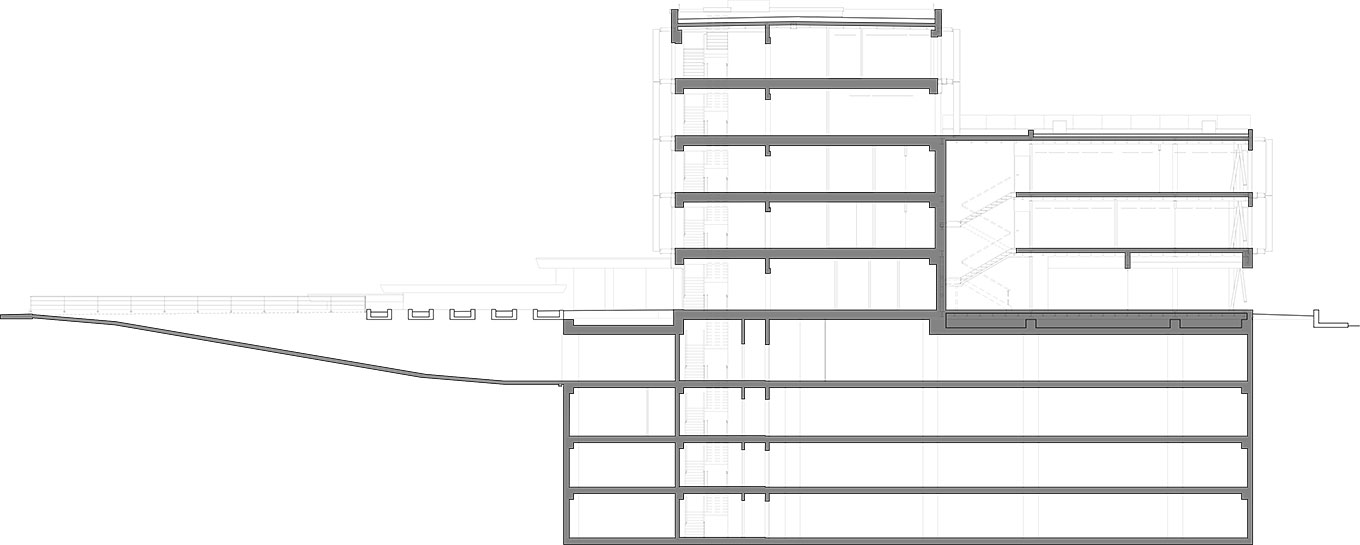

Το κτίριο εδράζεται σε δυο ζώνες πρασίνου, που κλιμακώνονται από τα όρια του οικοπέδου έως το ύψος του ισογείου. Αυτές οι δύο ζώνες ορίζουν έναν υπαίθριο διάδρομο πρόσβασης, ο οποίος οδηγεί στην είσοδο των γραφείων, που βρίσκεται στο μέσον του κτιρίου. Αυτή η διαμόρφωση πετυχαίνει να καλύψει τμήμα του ισογείου, μειώνοντας την οπτική εντύπωση του ύψους του κτιρίου. Μ’ αυτόν τον τρόπο εξισορροπείται η προσθήκη του ορόφου που αυξάνει το μέγιστο ύψος του κτιρίου, το οποίο πλέον δεν γίνεται αντιληπτό παρά μόνο όταν κανείς βρίσκεται αξονικά ή σχεδόν αξονικά στο οικόπεδο. Ταυτόχρονα, επιτυγχάνεται η διαμπερότητα του οικοπέδου, αντισταθμίζοντας την τοποθέτηση του κύριου όγκου του κτιρίου, που βρίσκεται κάθετα με την κίνηση πρόσβασης σε αυτό.
Οι είσοδοι του κτιρίου δείχνουν να απορροφούν τις επιφάνειες των σκληρών βατών δαπέδων, που με το σφηνοειδές τους σχήμα εισχωρούν σε αυτές. Οι σκληρές επιφάνειες των δαπέδων περιβάλλονται με φυτεύσεις, οι οποίες επεκτείνονται και πάνω στα δώματα των υπογείων, αλλά και των υπόλοιπων πτυχώσεων των επιπέδων, που σβήνουν ως την οδό Αποστολοπούλου. Από την άλλη πλευρά, στην οδό Αδριανείου, η πρόσβαση επιβάλλει τη δημιουργία αναβαθμών.
Και στα δυο τμήματα του ακαλύπτου, ως αρχή, υπάρχει η αντιπαράθεση δυο βασικών ποιοτήτων. Του πρασίνου και του αδρού οπλισμένου σκυροδέματος, είτε με τη μορφή των βατών δαπέδων, είτε με τη μορφή των ανεπίχριστων τοιχίων. Σ΄ αυτή τη λογική εντάσσεται και η ζώνη των τοίχων του ισογείου, οι οποίοι επενδύονται με πανέλα σκυροδέματος, προβάλλοντας ως συνέχεια των πτυχώσεων των διαμορφώσεων του περιβάλλοντος χώρου.
ΓΕΝΙΚΕΣ ΑΡΧΕΣ ΔΙΑΜΟΡΦΩΣΗΣ ΚΕΛΥΦΟΥΣ

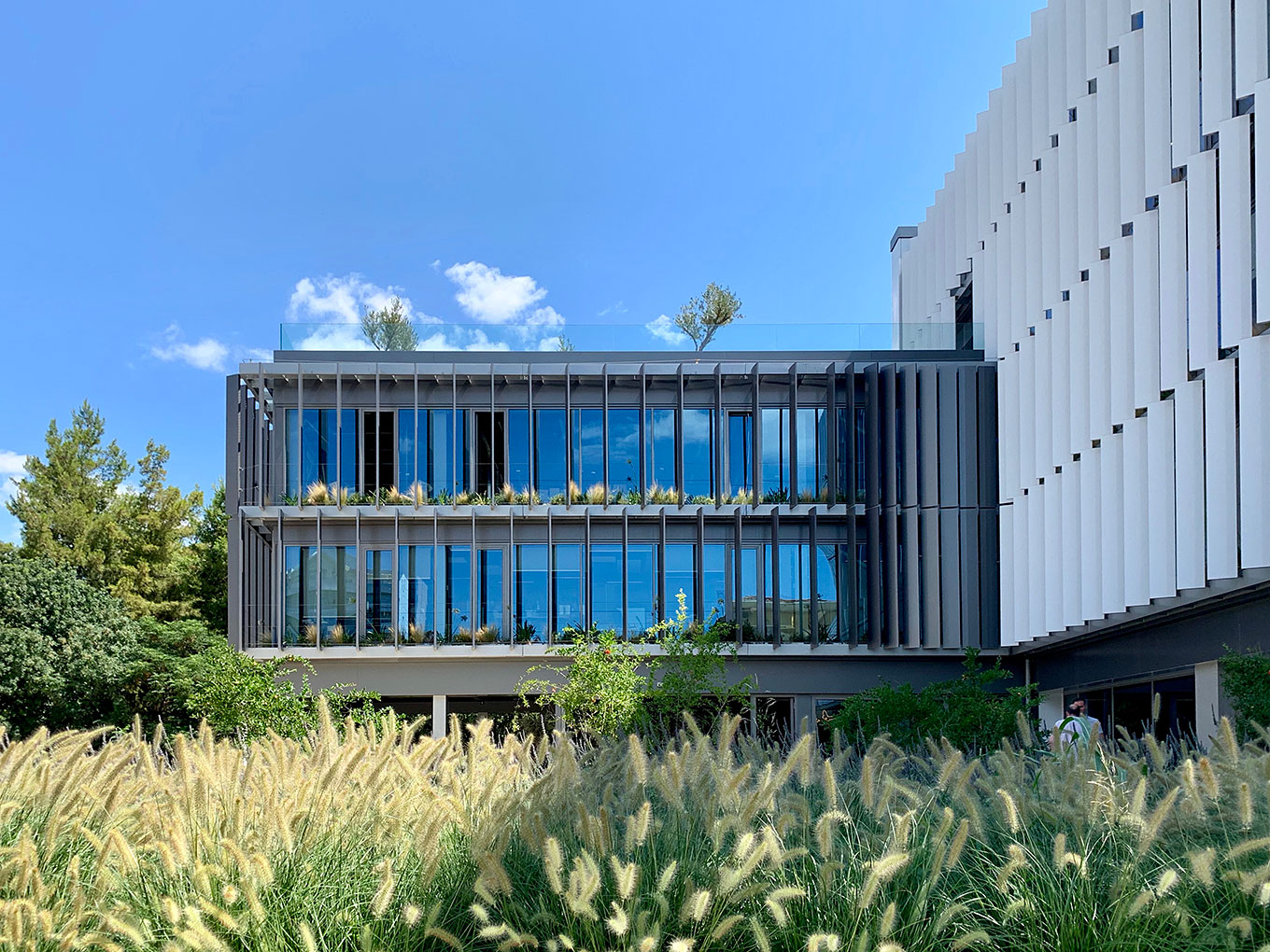

Το κέλυφος του κτιρίου αποτελείται από ένα σύστημα υαλοστασίου, το οποίο αναρτάται εξωτερικά και σε επαφή με το φέροντα οργανισμό του κτιρίου. Το υαλοστάσιο είναι πλήρως μονωμένο στα τμήματα όπου καλύπτει τις κολώνες και τα δοκάρια του κτιρίου.
Τα κρύσταλλα του υαλοστασίου είναι τριπλά και ενεργειακά, ώστε ο συντελεστής U να είναι ο χαμηλότερος δυνατός. Επιπλέον, σε απόσταση 80 cm από το υαλοστάσιο, βρίσκεται άλλο ένα πέτασμα σκίασης του υαλοστασίου, το οποίο διαχειρίζεται την πρόσπτωση των ηλιακών ακτίνων, χωρίς ταυτόχρονα να εμποδίζει τη θέαση του εξωτερικού περιβάλλοντος από το εσωτερικό.

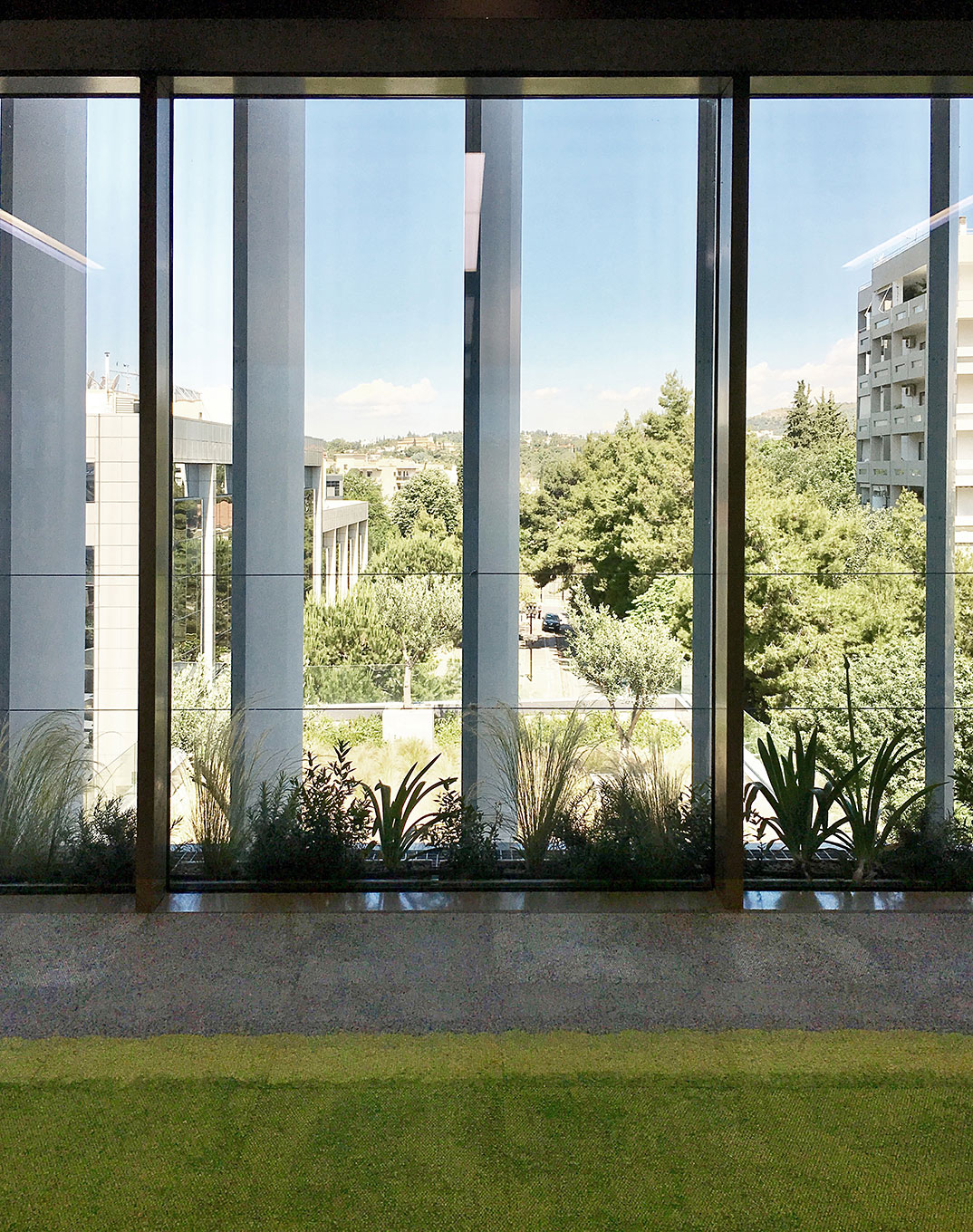

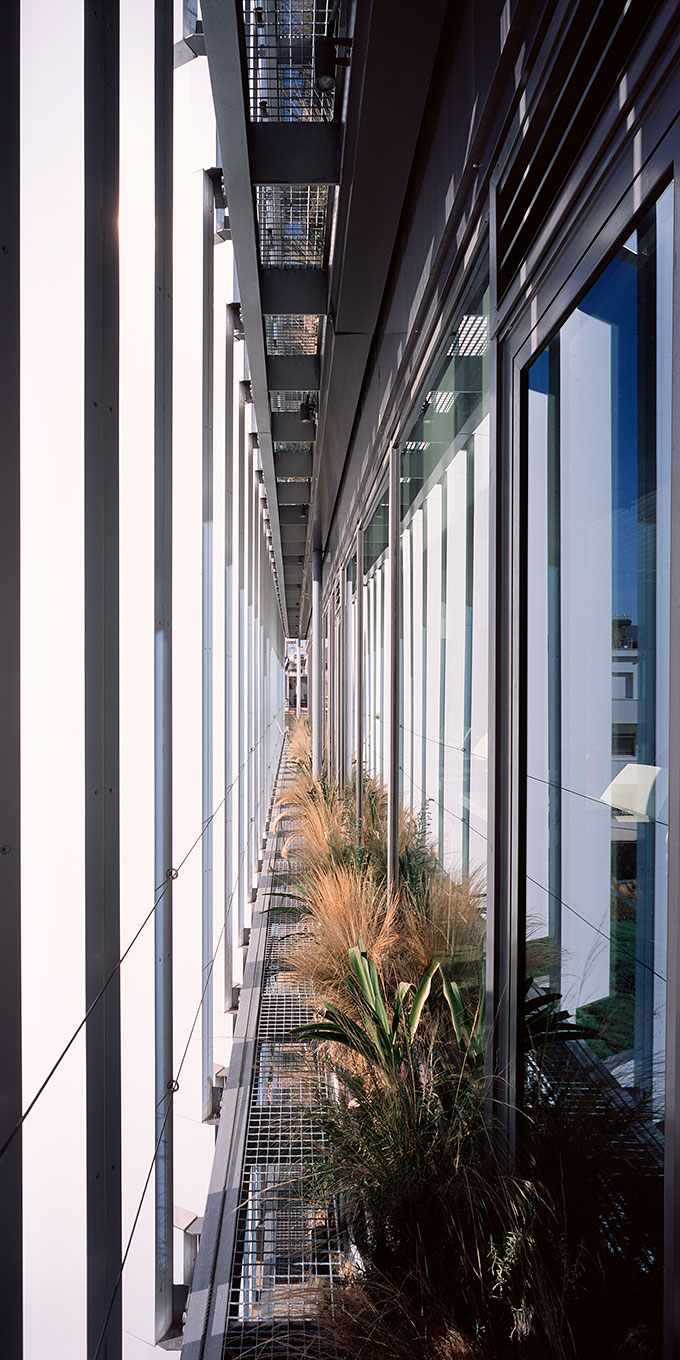

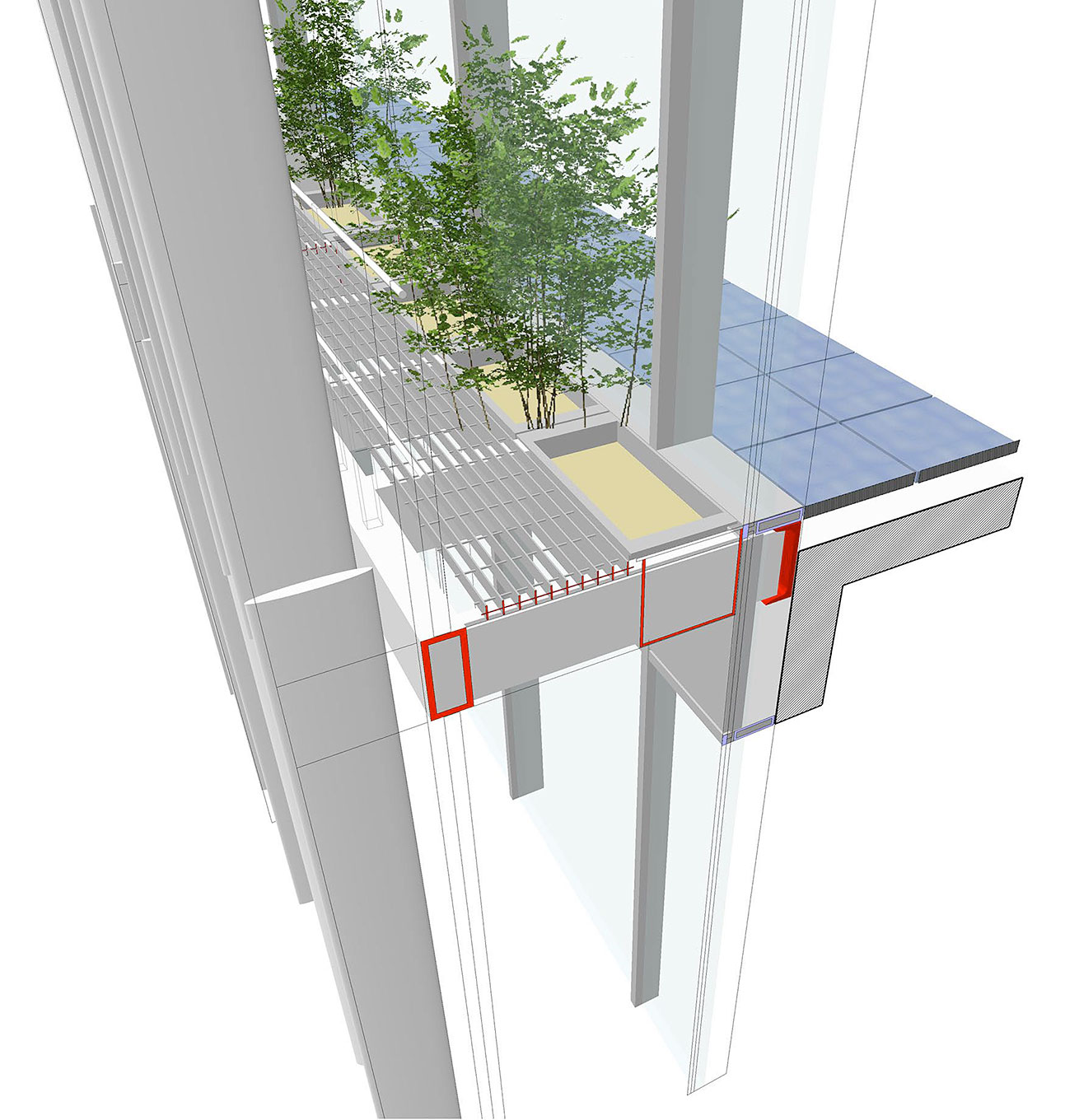

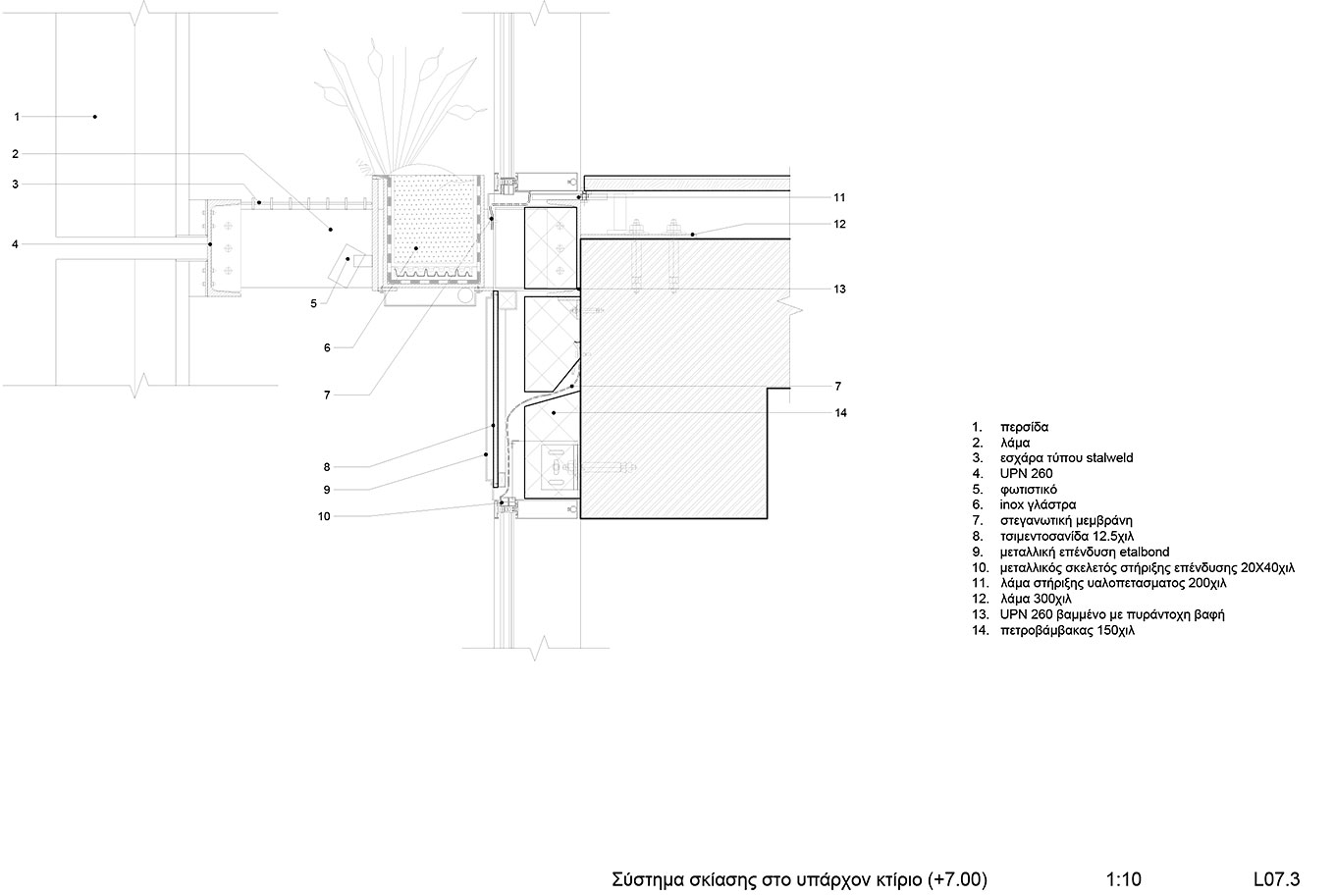

Η κατασκευή του αποτελείται από μια μεταλλική υποδομή, που εξέχει με τη μορφή προβόλου από τον όγκο του κτιρίου. Η μεταλλική αυτή κατασκευή υποδέχεται έναν περιμετρικό διάδρομο επίσκεψης-συντήρησης από γραδελάδα και μια ζώνη μεταλλικών ζαρντινιέρων, που έρχονται σε επαφή με το γυάλινο κέλυφος. Το επίπεδο της γραδελάδας και των ζαρντινιέρων, είναι το ίδιο με την τελική στάθμη του δαπέδου των γραφείων, έτσι ώστε να επιτυγχάνεται η αίσθηση συνέχειας του εσωτερικού χώρου με τον εξωτερικό και εντάσσοντας με αυτόν τον τρόπο τη φύτευση στα στοιχεία εμπλουτισμού του εσωτερικού χώρου.

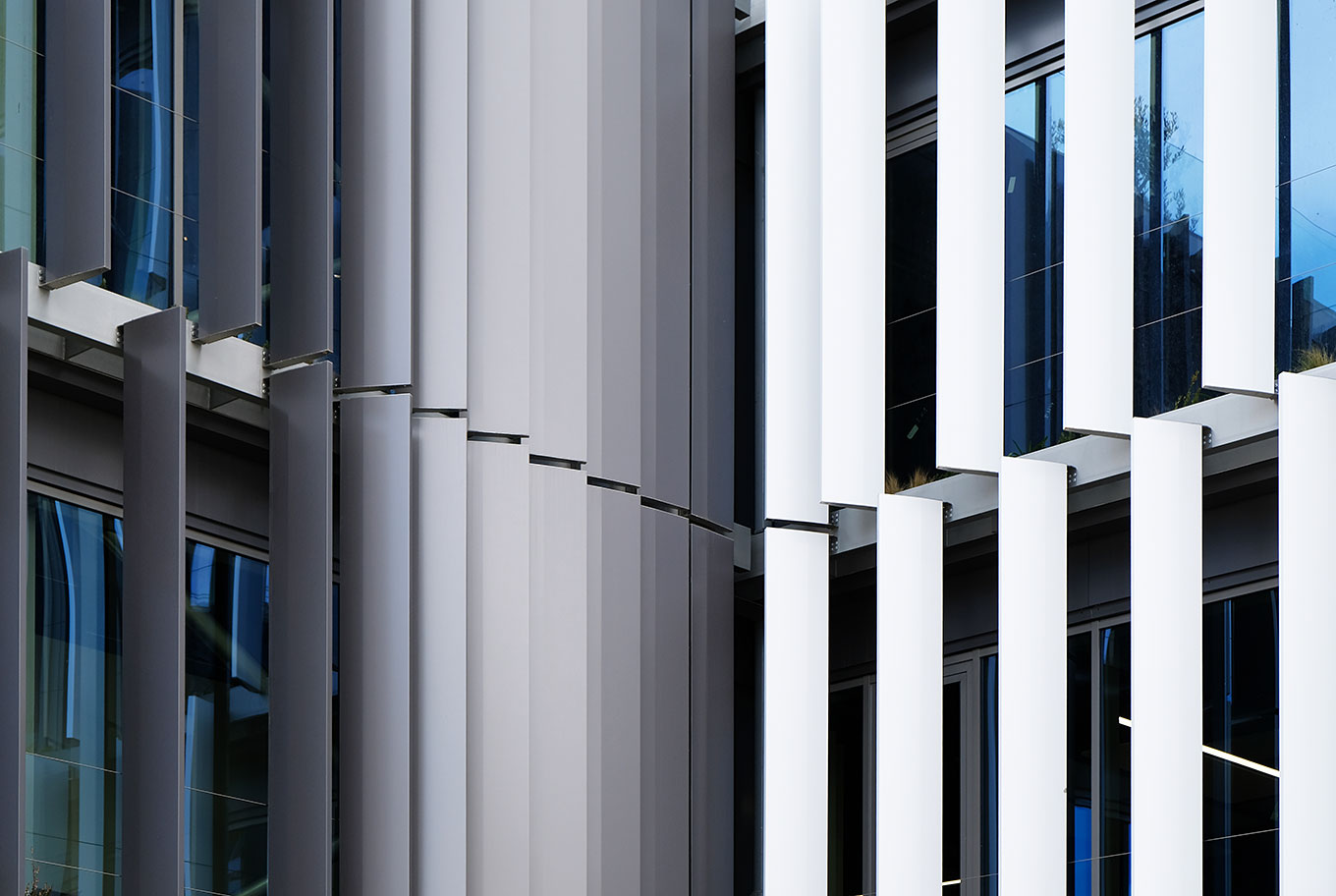

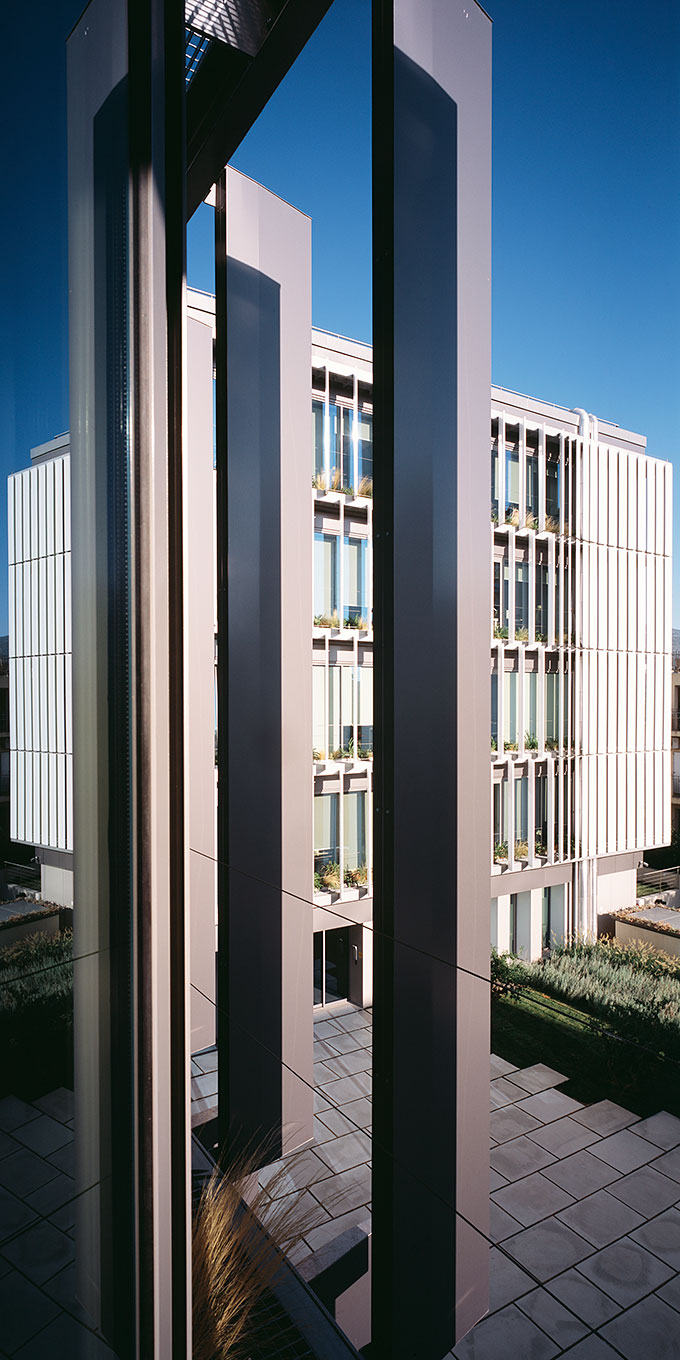

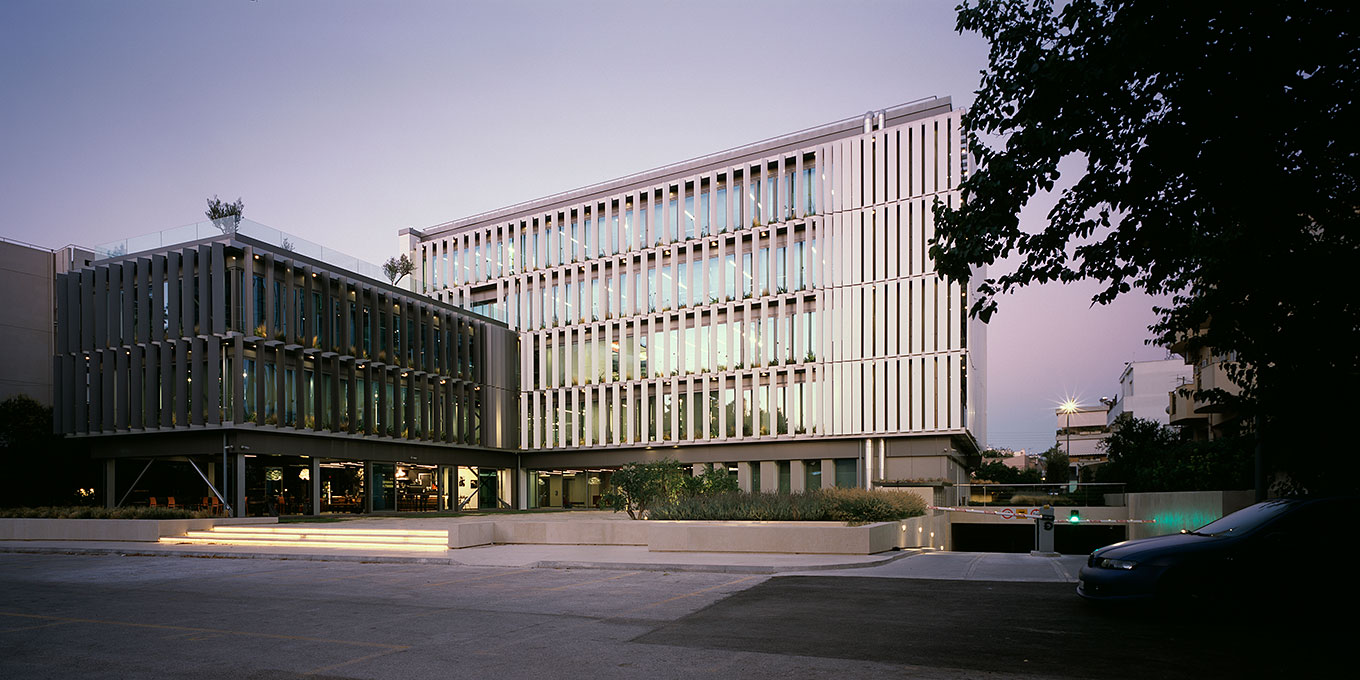

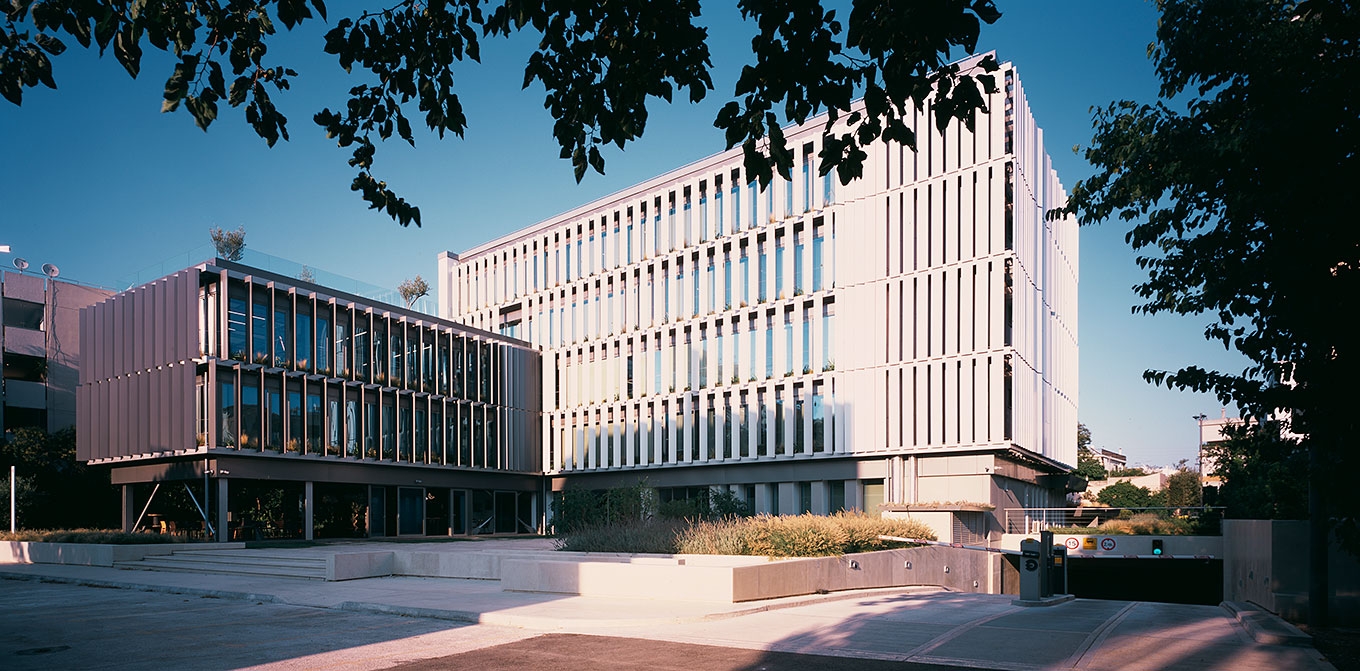

Αγάπανθοι, δεντρολίβανα και στίπες αναδύονται από το μεταλλικό δάπεδο του προβόλου και μια σειρά κάθετων, ειδικά σχεδιασμένων περσίδων από αλουμίνιο σκιάζουν το κτίριο σε επιλεγμένες περιοχές και το προστατεύουν από την ηλιακή ακτινοβολία τις πρωινές και απογευματινές ώρες. Τα στοιχεία αυτά αναπτύσσονται ως μια κυματιστή ακολουθία, που πυκνώνει και αραιώνει ανάλογα με τις ανάγκες σκίασης που προκύπτουν από την πορεία του ήλιου. Έτσι παίρνουν τη μορφή ενός κελύφους στοιχείων, που ανασηκώνονται-"αναριγούν" ανταποκρινόμενα στις συνθήκες του περιβάλλοντος.
Τα κατακόρυφα αυτά στοιχεία και οι οριζόντιες ζώνες των ορόφων, αποτελούν τα ελάχιστα αρχιτεκτονικά υλικά μιας αυστηρής, λιτής σύνθεσης των όψεων του κτιρίου, που μεταβάλλονται συνεχώς με το φως της ημέρας.
Τα κουφώματα καταλαμβάνουν όλο το διαθέσιμο ύψος των ανοιγμάτων καθώς και ο κάναβος του υαλοπετάσματος ταυτίζεται επίσης σε κατακόρυφη και οριζόντια διάταξη, με τα στοιχεία του εξωτερικού κελύφους. Τέλος, οι πλήρεις επιφάνειες των όψεων επενδύονται με φύλλα αλουμινίου σε γκρι ανοιχτή απόχρωση.
ΕΣΩΤΕΡΙΚΕΣ ΔΙΑΡΡΥΘΜΙΣΕΙΣ ΚΑΙ ΥΛΙΚΑ

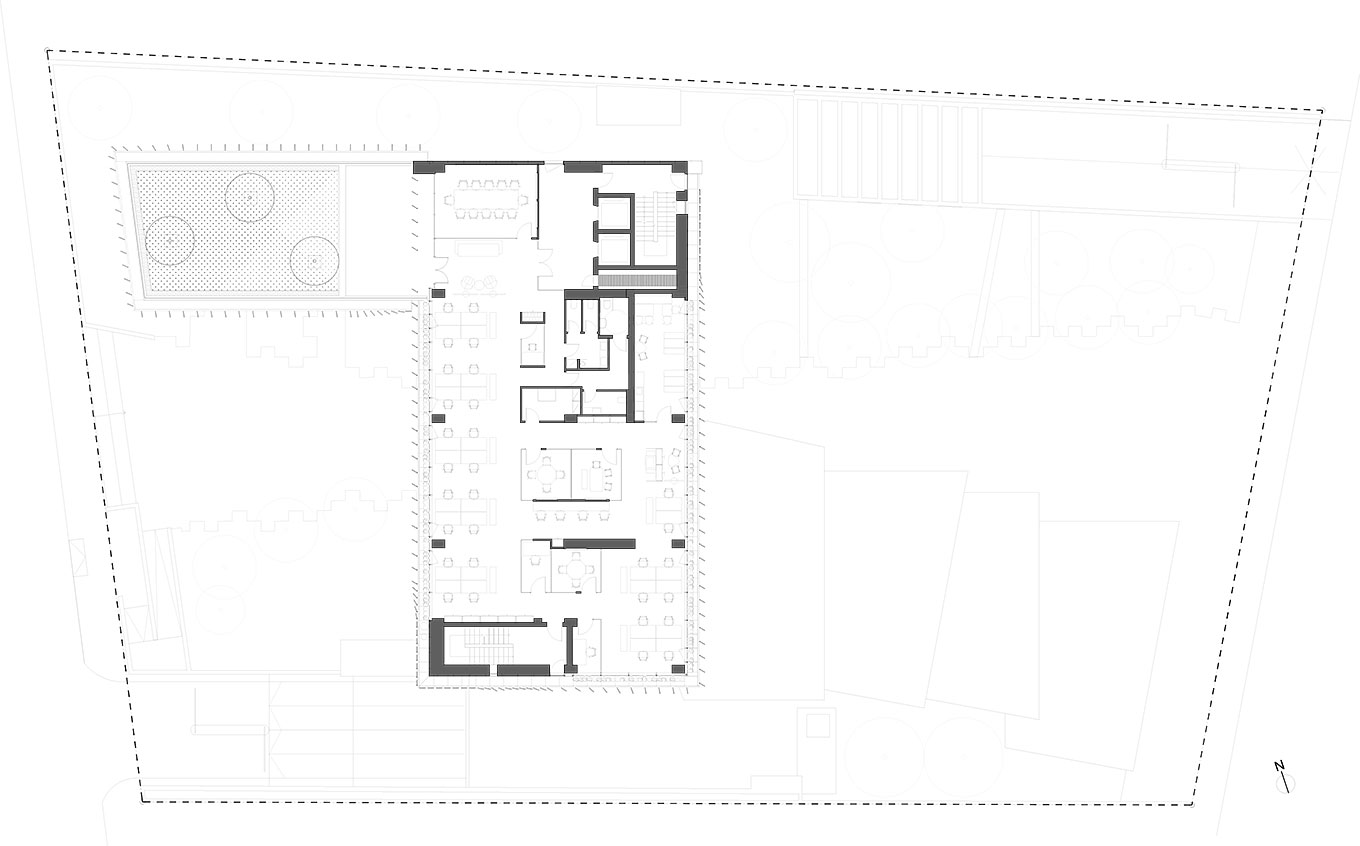

Οι κύριοι χώροι των γραφείων είναι ενιαίοι ή διαχωρισμένοι ανάλογα με τις απαιτήσεις του χρήστη. Η συνθήκη αυτή απαιτεί τη μέγιστη ευελιξία στη χρήση των υλικών, αλλά και στις μεθόδους μηχανολογικής υποστήριξης των χώρων. Αρχική παραδοχή για την εξυπηρέτηση της προαναφερόμενης συνθήκης αποτελεί η αυτονομία του κλιματισμού, καθώς και η δυνατότητα παροχής ισχυρών και ασθενών ρευμάτων σε κάθε δυνατό σημείο. Η αυτονομία του κλιματισμού επιτυγχάνεται με σύστημα VRV, του οποίου οι εσωτερικές μονάδες βρίσκονται μεταξύ πανέλων ψευδοροφής και οροφής και λειτουργούν με γραμμικά στόμια προσαγωγής και απαγωγής ανά ένα κάναβο υποστυλωμάτων, με δυνατότητα διάταξης δύο χώρων γραφείων ανά κάναβο. Ανά όροφο και σε δύο διακριτά διαμερίσματα χωρίζεται και το σύστημα παροχής νωπού αέρα, το οποίο διαχειρίζονται μονάδες αερισμού - εναλλάκτες θερμότητας τύπου VAM.
Η διαμόρφωση των δαπέδων ως υπερυψωμένα αναλαμβάνουν να ικανοποιούν τις ανωτέρω συνθήκες για τα ηλεκτρικά δίκτυα. Η επιφάνεια του δαπέδου αποτελείται από πλακίδια μοκέτας ώστε να εξασφαλίζεται σημαντικό τμήμα της απαιτούμενης ηχοαπορρόφησης.

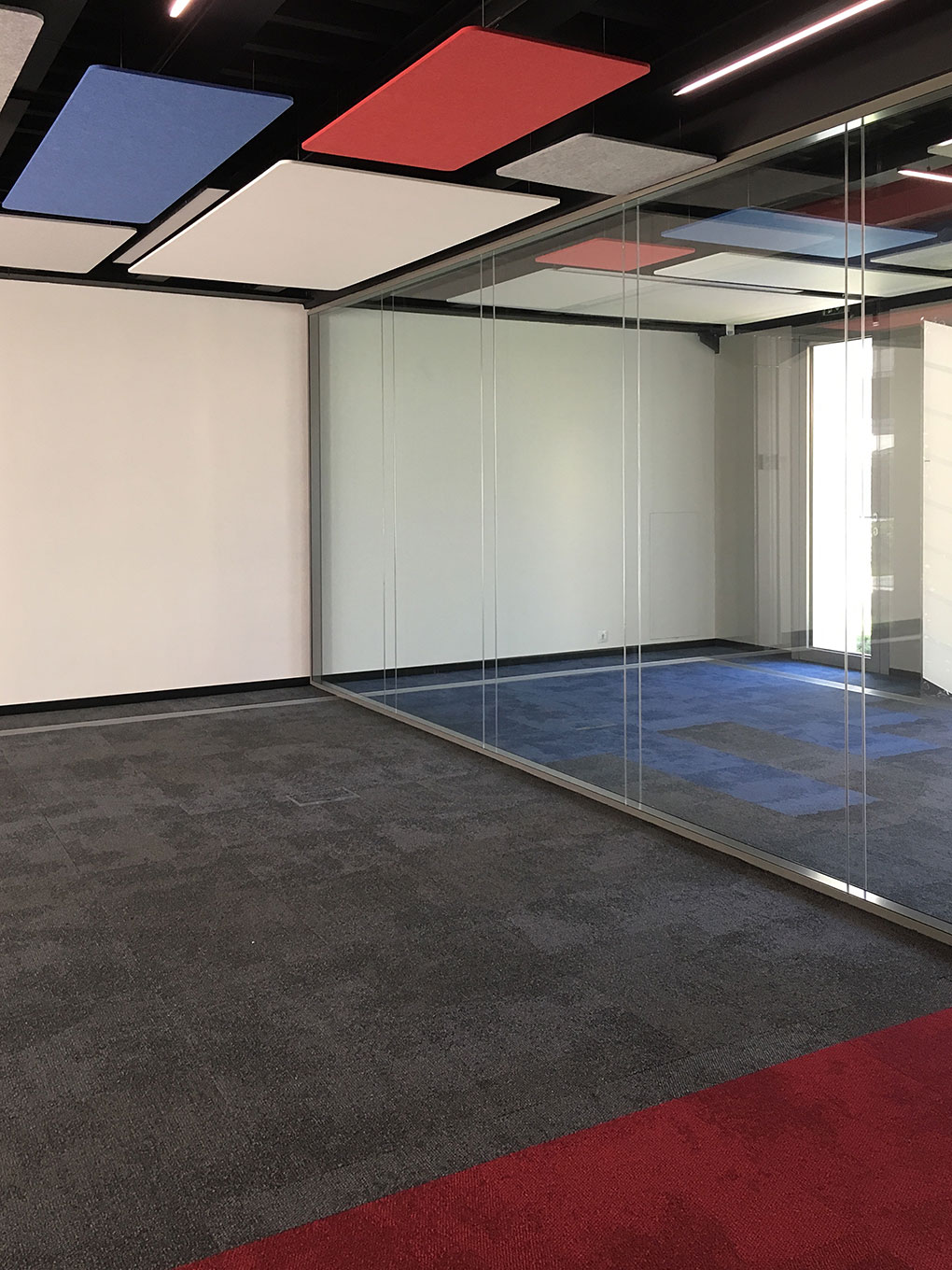

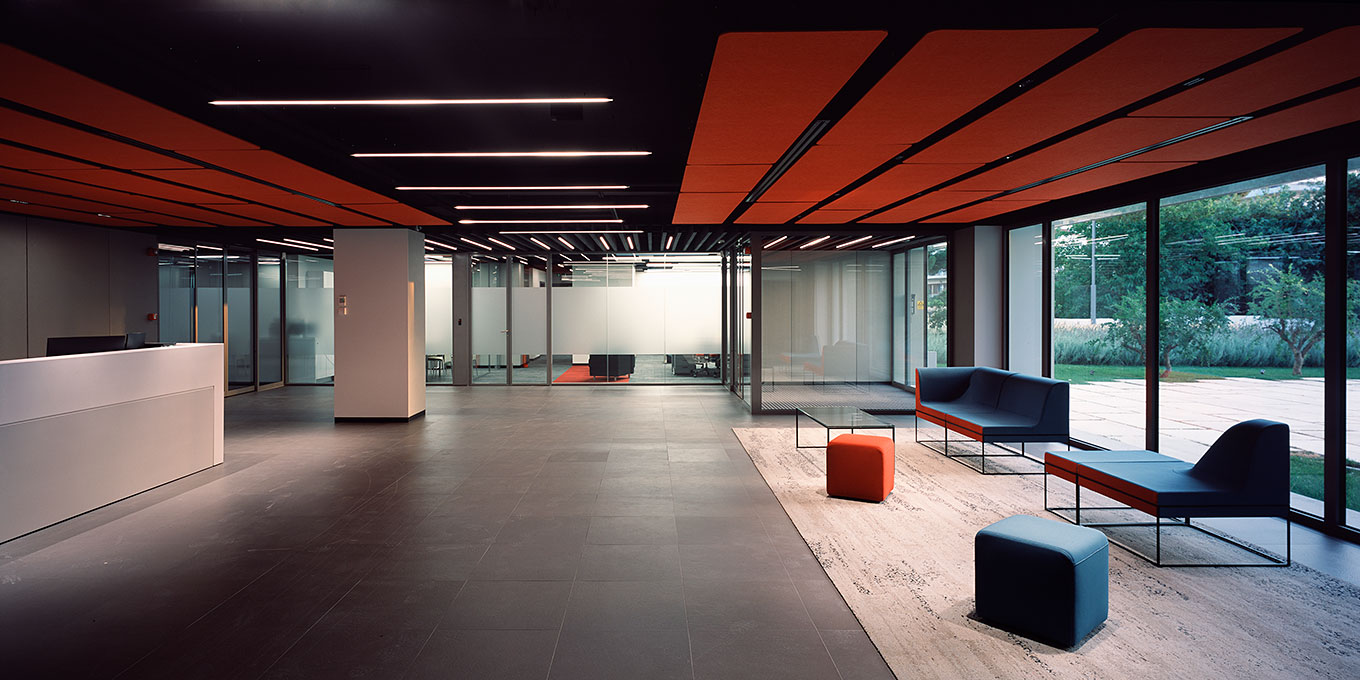

Οι οροφές είναι ανοικτού τύπου με σκούρο χρώμα με εμφανείς τις, επίσης σκουρόχρωμες, μηχανολογικές εγκαταστάσεις, οι οποίες με τον τρόπο αυτό είναι άμεσα επισκέψιμες. Σε σημαντικά σημεία της κάτοψης και σε ποσοστό περίπου στο 65%-75% οι ψευδοροφές που αναρτώνται από την οροφή αποτελούνται από ηχοαπορροφητικά πανέλα PET, ανακυκλωμένου πλαστικού, σε υφή τσόχας και σε διάφορους χρωματισμούς.
Τα διαχωριστικά είναι χωρίς εμφανή σκελετό (frameless), με διπλά κρύσταλλα και διαμορφώνουν τα απαιτούμενα κλειστά τμήματα (αίθουσες συσκέψεων, telephonebooth κτλ.).
Στο σύνολο του κτιρίου ο φωτισμός είναι τεχνολογίας LED.
ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ
Η βιοκλιματική διάσταση τόσο σε παθητικά συστήματα όσο και σε ενεργητικά κατέταξε το κτίριο στην κατηγορία Gold της ενεργειακής κατάταξης LEED.
Η εξοικονόμηση ενέργειας επιτυγχάνεται από τις παρακάτω προβλέψεις:
1. Επιτυγχάνεται μείωση στην κατανάλωση νερού άρδευσης περιβάλλοντος χώρου με την επανάχρηση ομβρίων υδάτων. Διαμορφώνεται δεξαμενή συλλογής των υδάτων, χωρητικότητας 100 m³.
2. Επιτυγχάνεται μείωση της κατανάλωσης νερού κατά 20% με τη χρήση υποδοχέων τύπου "WaterSense Label".
3. Οι αντλίες του πιεστικού ύδρευσης και του πιεστικού άδρευσης είναι τύπου inverter.
4. Τα κλιματιστικά μηχανήματα VRV είναι τύπου inverter.
5. Η προσαγωγή νωπού αέρα στους χώρους και η απόρριψη αέρα από τους χώρους διασταυρώνονται στις μονάδες αερισμού - εναλλάκτες θερμότητας τύπου VAM για την ανάκτηση της θερμότητας του απορριπτόμενου αέρα.
6. Γίνεται παρακολούθηση της ποιότητας του παρεχόμενου στο κτίριο εξωτερικού αέρα ώστε να εξασφαλίζεται η παροχή σχεδιασμού σύμφωνα με το πρότυπο ASHRAE 62.1 – 2010.
7. Εγκαθίστανται διατάξεις inverter στους ανεμιστήρες προσαγωγής και απόρριψης αέρα.
8. Εγκαθίστανται μετρητές κατανάλωσης ποσίμου νερού με σύνδεση στο δίκτυο κεντρικού συστήματος ελέγχου του κτιρίου (BMS) για καταγραφή των μετρήσεων κρύου και ζεστού νερού χρήσεως.
9. Εγκαθίστανται μετρητές για όλες τις πηγές ενέργειας στο κτίριο για την καταγραφή της κατανάλωσης.
10. Χρησιμοποιούνται αντλία θερμότητας και ηλιακοί συλλέκτες για τη μείωση του ενεργειακού κόστους παραγωγής ζεστού νερού χρήσεως.
11. Γίνεται παρακολούθηση επιπέδων CO₂ στους χώρους για την αυξομείωση της ποσότητας του νωπού αέρα σύμφωνα με την παρουσία ατόμων στο χώρο.
12. Επιτυγχάνεται εξοικονόμηση στην ηλεκτρική ενέργεια με την χρήση πυκνωτών αντιστάθμισης.
Ενδεικτικά, οι καταναλώσεις έχουν ως εξής:
• Φωτισμός: 3.70 KW (8.5W/m2)
• Ρευματοδότες: 15.60 KW (35W/m2)
• Ρευματοδότες UPS: 15.00 KVA (35W/m2)
• Κλιματισμός: 8.60 KW (19.5W/m2)

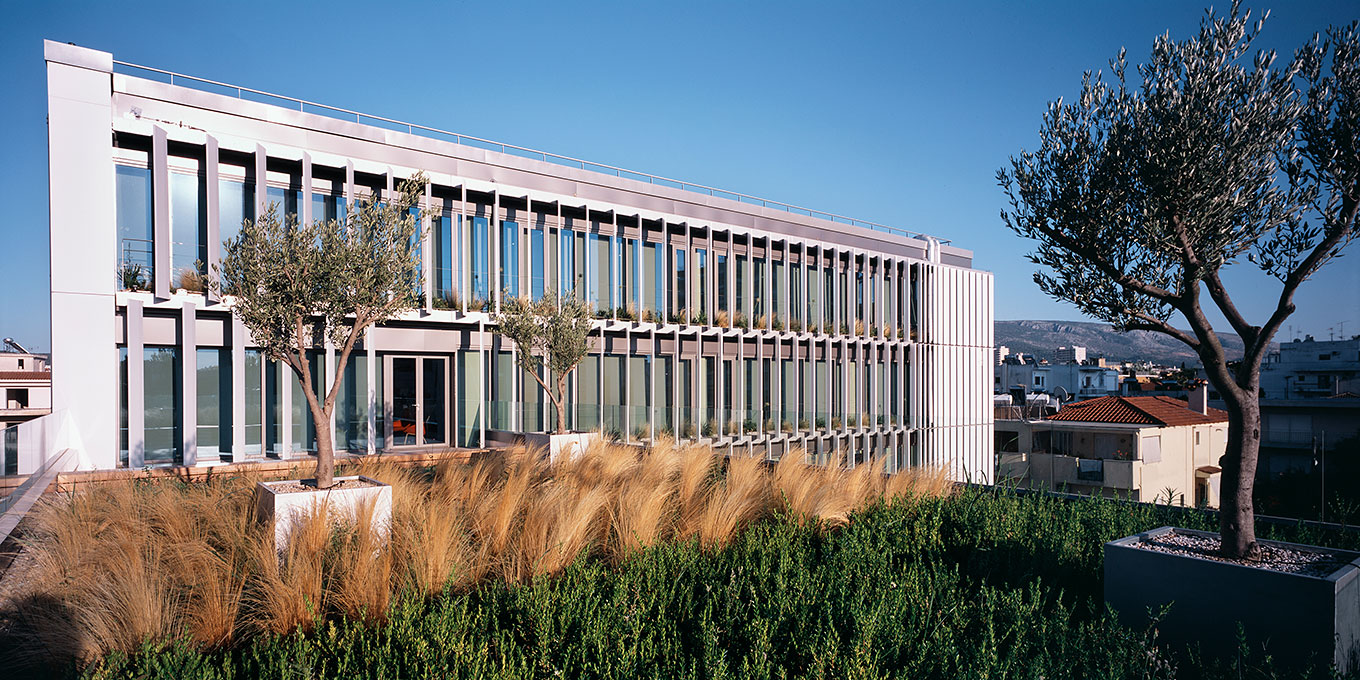

Οι φυτεύσεις επεκτείνονται και πάνω στα δώματα των υπογείων –στο επίπεδο του ισογείου– αλλά και πάνω στο δώμα του κτιρίου. Το 70% του δώματος είναι φυτεμένο και το υπόλοιπο αντιστοιχεί στους χώρους των εξωτερικών Η/Μ εγκαταστάσεων.
