Μεταλλική δίρριχτη στέγη με αντίθετη κλίση
Η μονοκατοικία κτίσθηκε στις νοτιοανατολικές παρυφές της πόλης της Θήβας και αποτελείται από τρεις διακριτούς παραλληλεπίπεδους όγκους. Ο ανατολικός όγκος περιέχει τις λειτουργίες καθημερινής διημέρευσης και χαρακτηρίζεται από τη στέγη, η οποία έχει κλίση αντίθετη της συνήθους δίρριχτης, με τα νερά της βροχής να συλλέγονται στα άκρα της για τις ανάγκες ποτισμού του οικοπέδου. Η κατασκευαστική δομή της στέγης, της οποίας τα κύρια στοιχεία είναι μεταλλικοί φορείς, με έναν κεντρικό φορέα HEB-IPB 450, είναι εμφανής εσωτερικά. Η κλίση της έχει ρυθμιστεί έτσι, ώστε να δέχεται την τοποθέτηση φωτοβολταϊκών πετασμάτων με την ιδανική γωνία των 16°, χωρίς αυτά να είναι εμφανή από τον περιβάλλοντα χώρο. Οι απολήξεις της στέγης κατά μήκος καλύφθηκαν για την προστασία τους από το νερό με φύλλα τιτανιούχου ψευδαργύρου, μαύρου χρώματος. Η ίδια η στέγη είναι επικαλυμμένη με ασφαλτικά κεραμίδια.
ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ - ΕΠΙΒΛΕΨΗ:
Τάκης Εξαρχόπουλος, Πάνος Γερακάκης, Ελένη Εξαρχοπούλου
-
Second Text:

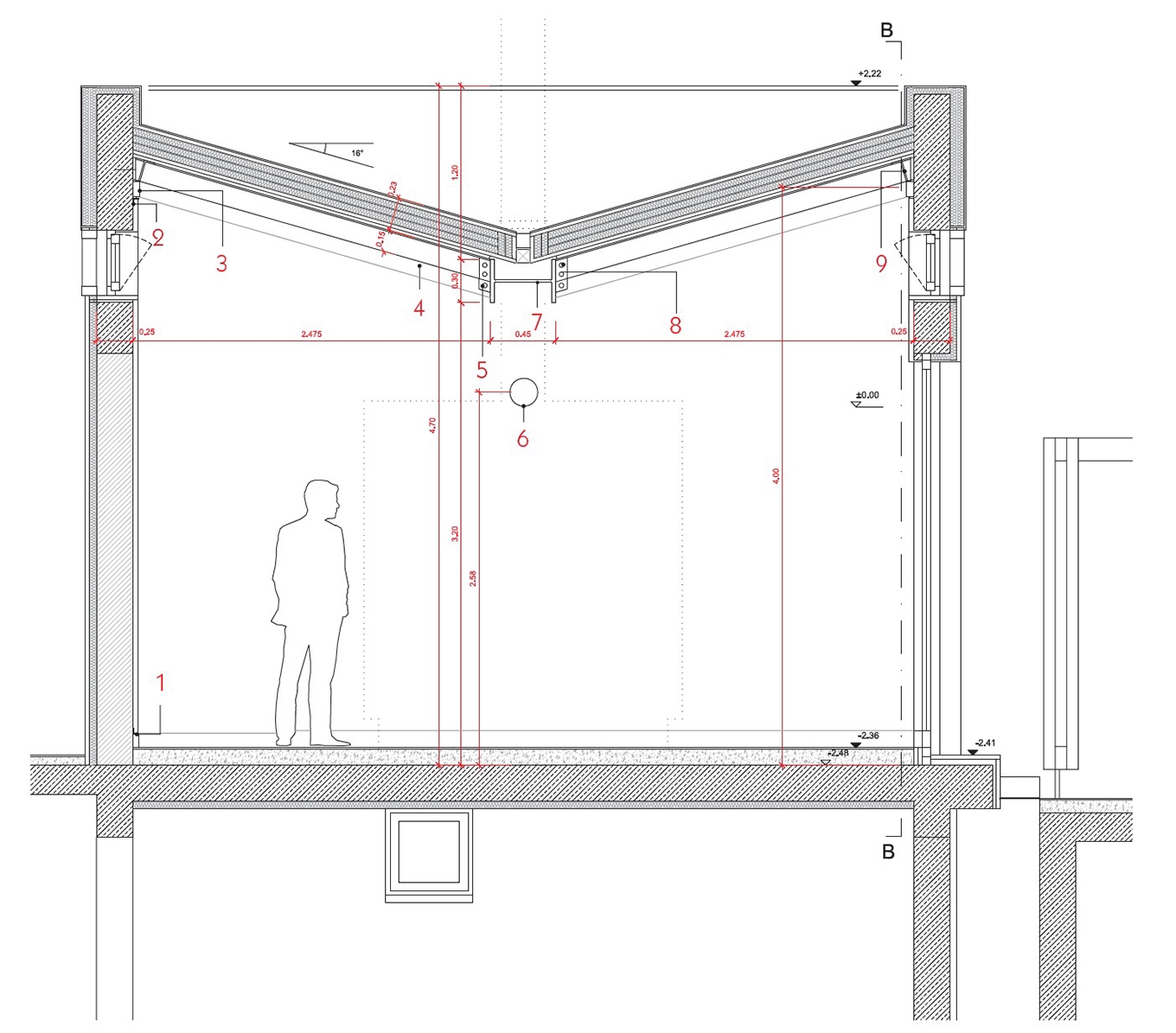

ΤΟΜΗ
1. Προφίλ διατομής Γ 40/40 (mm).
2. Προφίλ διατομής Γ 40/40 (mm).
3. Κανάλι αλουμινίου για καλωδιώσεις 105 x 50 (mm).
4. Ζεύγος φορέων διατομής Γ 75/150 (mm).
5. Σωλήνας ανοξείδωτου χάλυβα 30 mm για καλωδιώσεις.
6. Οπή για εξαγωγή απορροφητήρα.
7. Φορέας HEB - IPB 450.
8. Κοχλίας Μ16.
9. Φορέας διατομής Γ 75/150 (mm).
