Ειδική μεταλλική κατασκευή από οθόνες LED

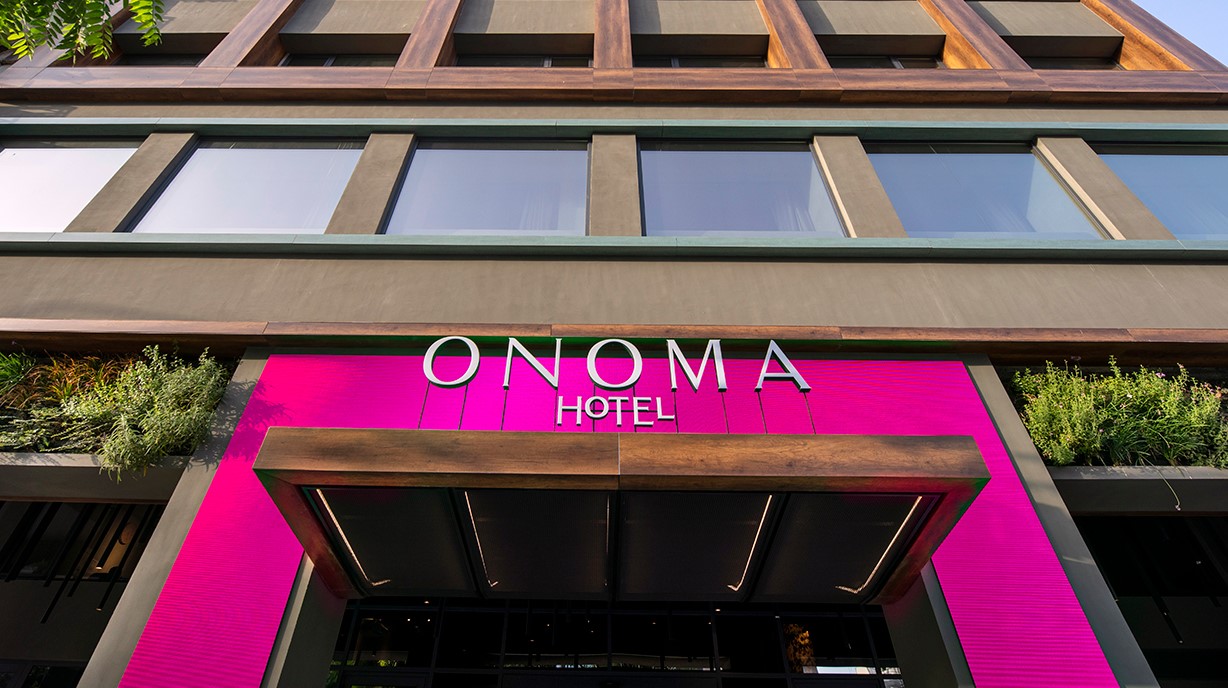

Στο ισόγειο επίπεδο του κτιρίου του ξενοδοχείου ONOMA Hotel στη Θεσσαλονίκη ξεχωρίζει η ειδική μεταλλική κατασκευή για τη στήριξη του "LED Wall" σε σχήμα Π, που πλαισιώνει την κεντρική είσοδο του ξενοδοχείου σε συνάρτηση με το μεταλλικό στέγαστρο εισόδου, συνδυασμός που τονίζει τη συνολική σχεδιαστική λύση του κτιρίου (ορθοκανονική γεωμετρική διάταξη με παιχνίδι εσοχών και προεξοχών), ενώ παράλληλα συμβάλλει επικοινωνιακά στην προβολή του ξενοδοχείου.

0 onoma
Αρχιτεκτονική μελέτη: Κουλουκούρης & Συνεργάτες Ε.Ε.
Φωτογραφία: Κώστας Ευαγγελίδης

  • Second Text:

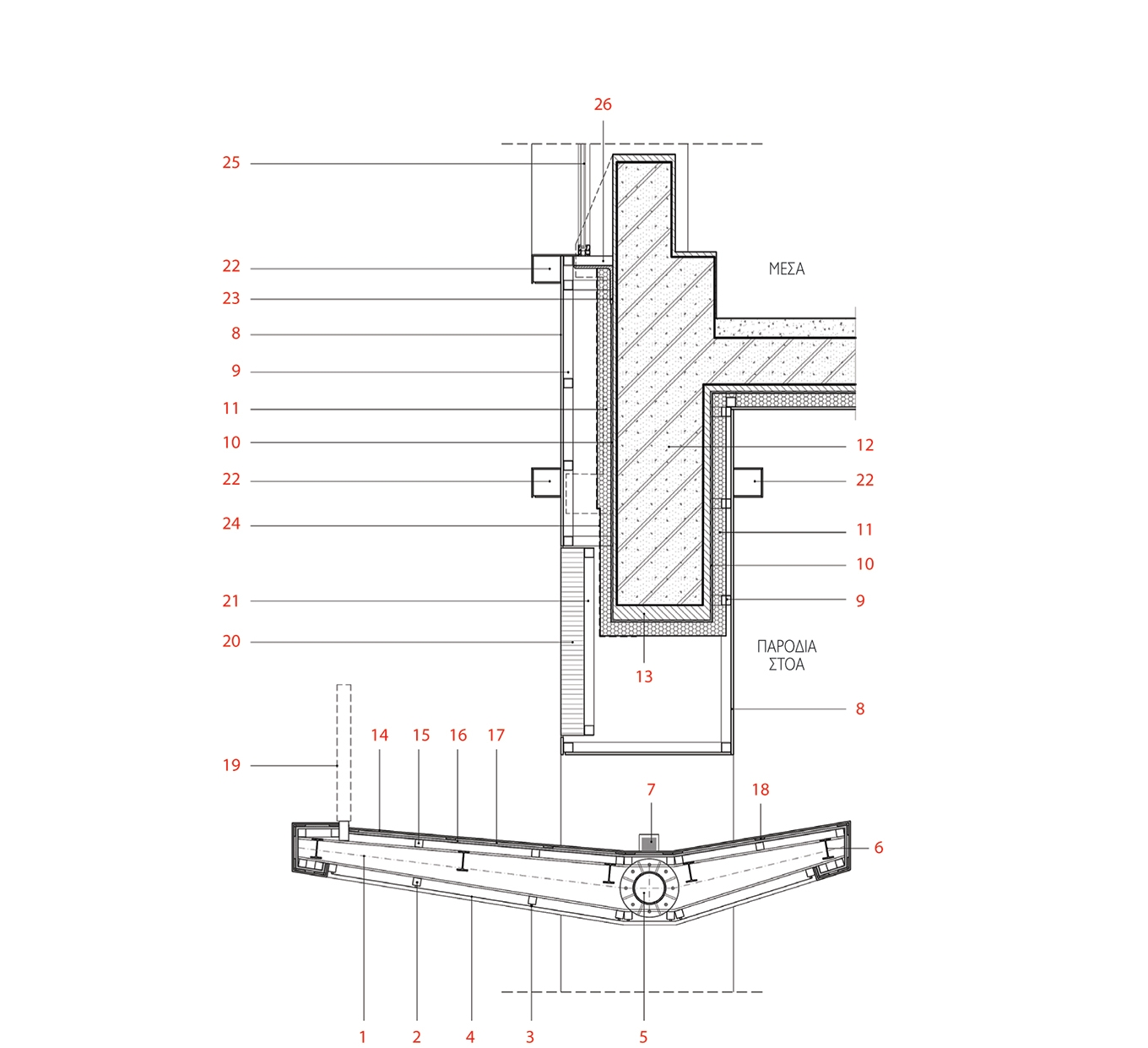

    Κατασκευαστική λεπτομέρεια στεγάστρου εισόδου

    1. Συγκολλητή διατομή μεταβλητού ύψους κατασκευασμένη από τμήματα IPE240.
    2. Μεταλλικός σκελετός από στραντζαριστές κοιλοδοκούς 4 x 4 cm πάνω στον οποίο συγκολλάται ο δευτερεύων μεταλλικός σκελετός.
    3. Δευτερεύων μεταλλικός σκελετός από στραντζαριστές κοιλοδοκούς 1 x 1 cm, πάνω στον οποίο βιδώνεται η διάτρητη λαμαρίνα.
    4. Λαμαρίνα διάτρητη κουρμπαρισμένη βιδωμένη στο μεταλλικό σκελετό.
    5. Χαλύβδινος σωλήνας για την ανάρτηση του στεγάστρου από τα υποστυλώματα.
    6. Διαμήκεις διατόμές σκελετού IPE100.
    7. Σχάρα υδρορροής.
    8. Επένδυση με τσιμεντοσανίδα πάχους 12,5 mm.
    9. Μεταλλικός σκελετός από κοιλοδοκούς σταντζαριστής λαμαρίνας 50x50 mm.
    10. Κόλλα πάχους 10 mm.
    11. Θερμομονωτική πλάκα πάχους 7 cm.
    12. Υφιστάμενη δοκός.
    13. Υφιστάμενο επίχρισμα.
    14. Επένδυση με φύλλα HPL πάχους 8 mm.
    15. Μεταλλικός σκελετός από στραντζαριστές κοιλοδοκούς 4 x 4 cm, στον οποίο βιδωνεται το κόντρα πλακέ.
    16. Κόντρα πλακέ θαλάσσης με υγροπροστατευτική επίστρωση εξωτερικά, πάχους 12 mm.
    17. Υγροπροστασία με επίστρωση με ασφαλτόπανο.
    18. Εγκάρσιες λωρίδες HPL βιδωμένες στον μεταλλικό σκελετό ανά 50 cm για την τοποθέτηση της τελικής επένδυσης με HPL.
    19. Επιγραφή με γράμματα τοποθετημένα ανεξάρτητα.
    20. Οθόνη LedWall αναρτημένη σε μεταλλικό σκελετό.
    21. Μεταλλικός σκελετός ανάρτησης οθονών LedWall, διαστ. 5 x 5 cm.
    22. Φρύδι από επένδυση HPL πάχους 6 mm σε σκελετό στραντζαριστής λαμαρίνας.
    23. Ανάρτηση ψευτόκασας από μεταλλική γωνία L 200.
    22. Προστασία θερμοπρόσοψης με 2 μεμβράνες.
    25. Σταθερό κούφωμα αλουμινίου.
    26. Ψευτόκασα από στραντζαριστή λαμαρίνα 200 x 50 mm.
