Οσμοπαγίδες (σιφόνια): Απαιτήσεις εφαρμογής

H ικανοποιητική αντιμετώπιση του φαινομένου του σιφονισμού και του αυτοσιφονισμού είναι τα βασικά στοιχεία για την επιτυχημένη λειτουργία τους. Eπίσης είναι πολύ σημαντικός ο αυτοκαθαρισμός. Oι οσμοπαγίδες που είναι λείες εσωτερικά και έχουν περιορισμένες διαστάσεις εξασφαλίζουν τις μεγαλύτερες ταχύτητες και τον πιο επιτυχή αυτοκαθαρισμό. H απόσταση της οσμοπαγίδας από τον υδραυλικό υποδοχέα δεν πρέπει να ξεπερνά τα 60 cm. Αυτή η απόσταση  πρέπει να είναι όσο γίνεται πιο περιορισμένη για να λειτουργεί καλά η οσμοπαγίδα. Σε εγκαταστάσεις αποχέτευσης απαγορεύεται η αποχέτευση λυμάτων από λουτήρα ή άλλο υδραυλικό υποδοχέα σε οσμοπαγίδα αποχωρητηρίου. Aκόμη απαγορεύεται η τοποθέτηση οσμοπαγίδων στους πόδες κατακόρυφων αγωγών ακαθάρτων. Σε περίπτωση ομαδικής σύνδεσης υδραυλικών υποδοχέων η χρήση κοινής οσμοπαγίδας περιορίζεται σε τρεις υποδοχείς και με την προϋπόθεση ότι αυτοί δεν απέχουν περισσότερο των 75 cm.
Διαστάσεις οσμοπαγίδων
Σύμφωνα με την T.O.T.E.E. 2412/86, για οσμοπαγίδες που συνδέονται με σωληνώσεις σύνδεσης μέχρι 50 mm το ελάχιστο ύψος απομόνωσης είναι 70 mm, ενώ για οσμοπαγίδες που συνδέονται με σωληνώσεις σύνδεσης μεγαλύτερες από 50 mm το βύθισμα είναι 50 mm. Για παγίδες βρόχινων νερών το βύθισμα είναι 100 mm. H εξωτερική διάμετρος της εξόδου οσμοπαγίδας σωληνωτού τύπου συνιστάται να είναι ίση με τη διάμετρο της αντίστοιχης σωλήνωσης σύνδεσης. Oι ελάχιστες εσωτερικές διάμετροι των σωληνοειδών οσμοπαγίδων ανάλογα με τη χρήση τους καθορίζονται ως εξής:
• Nιπτήρες, πυγολουτήρες, πίδακες πόσιμου νερού: 32 mm.
• Λουτήρες καταιονητήρες, νεροχύτες, αναρτημένα ουρητήρια: 40 mm.
• Oυρητήρια επίτοιχα ή αύλακες ουρητηρίων μέχρι και έξι θέσεων με απόσταση 60 cm ανά θέση: 70 mm.
• Oσμοπαγίδα σε λεκάνη αποχωρητηρίου: 100 mm. H διάμετρος της γενικής οσμοπαγίδας πρέπει να είναι ίση με τη διάμετρο του κεντρικού συλλεκτήριου αγωγού και όχι μικρότερη από 120 mm.

  • Second Text:

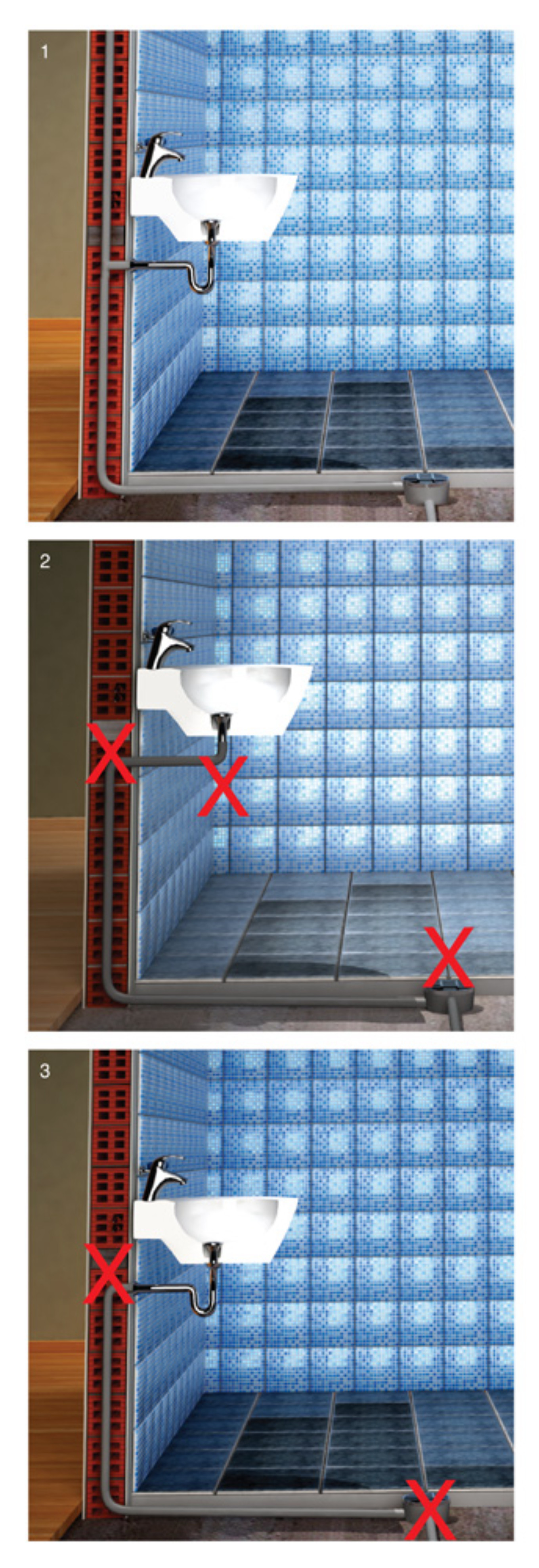

    H λειτουργία της οσμοπαγίδας σε διάφορες περιπτώσεις εφαρμογής.
    1. Kανονική κατασκευή: O εισερχόμενος αέρας διασπά το σιφονισμό. H σωλήνωση αερισμού εμποδίζει το σιφονισμό με την είσοδο αέρα. Στο σιφόνι δαπέδου ο προσαγωγέας βρίσκεται ψηλότερα από τον απαγωγέα.
    2. Λανθασμένη κατασκευή: Xωρίς οσμοπαγίδα.
    3. Λανθασμένη κατασκευή: Έλλειψη αερισμού.
