Σύστημα σκίαστρων ως ενιαία επένδυση
Η κατοικία "ELIZA House" βρίσκεται στην περιοχή Γέρι της Λευκωσίας. Πρόκειται για μια κατοικία πέντε υπνοδωματίων, σχεδιασμένη σε δύο ενότητες για μια τετραμελή οικογένεια. Χαρακτηριστικό στοιχείο του σχεδιασμού αυτού του έργου ήταν η πρόταση διάφορων συστημάτων σκίασης στις όψεις και συρόμενων περσίδων σε κουφώματα ή στεγασμένους χώρους του ισογείου.
Το σύστημα σκιάστρων έχει χρησιμοποιηθεί σε διάφορα σημεία της κατοικίας, ενοποιώντας τις όψεις και συνδέοντας τις χρήσεις του εσωτερικού και του εξωτερικού χώρου. Οι περσίδες είναι σχεδιασμένες με τέτοιο τρόπο, ώστε κατά τη διάρκεια της ημέρας το φυσικό φως να τις διαπερνά, δημιουργώντας ένα ενδιαφέρον παιχνίδι φωτός και σκιάς στο εσωτερικό της κατοικίας.

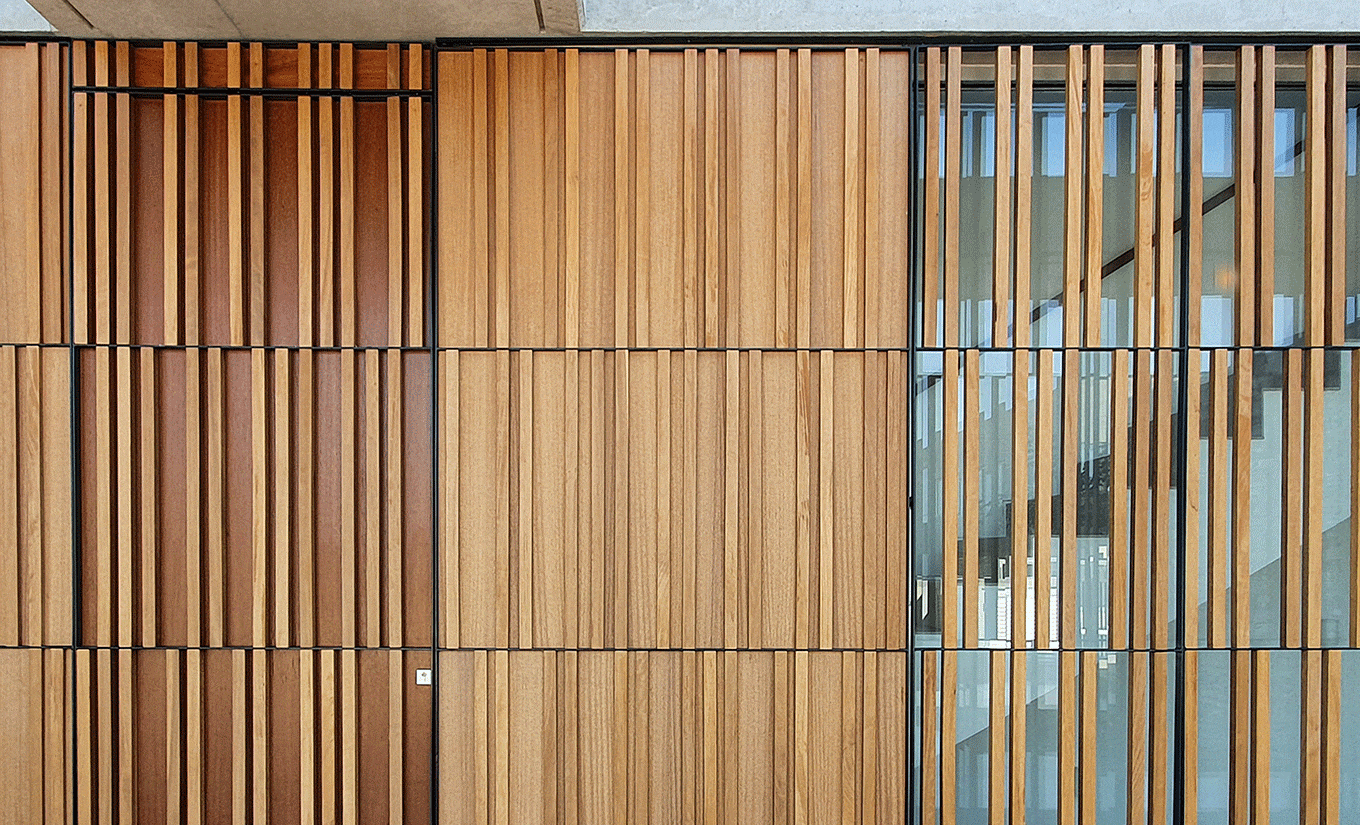

Αυτό το σύστημα έχει σχεδιαστεί σαν ενιαία επένδυση στις όψεις. Για παράδειγμα, στην είσοδο της κατοικίας η επένδυση επεκτείνεται και δίπλα από τη θύρα εισόδου, μπροστά από τις διπλανές τοιχοποιίες και μετατρέπεται σε ανοιγόμενα σκίαστρα όταν βρίσκεται μπροστά από κουφώματα. Η κατασκευή αποτελείται από τρία οριζόντια μεταλλικά πλαίσια, πάνω στα οποία εδράζονται κατακόρυφες δοκίδες από συμπαγή ξυλεία ιρόκκο 50 × 50 (mm). Στα σημεία των κουφωμάτων έχουν δημιουργηθεί ανοιγόμενα χειροκίνητα πλαίσια.
Αρχιτεκτονική μελέτη: EKKY Studio
-
Second Text:
Κατασκευαστική λεπτομέρεια επένδυσης
1. Τοιχοποιία.
2. Κανάλι αποστράγγισης από όμβρια ύδατα.
3. Κόντρα πλακέ θαλάσσης, πάχους 18 mm, με επένδυση διπλού καπλαμά από δρυ ισόβενο.
4. Ξύλο από λευκή δρυ, 18 mm.
5. Χερούλι και κλειδαριά ασφαλείας με 4 πύρους.
6. 3 χέρια σοβάς.
7. Ξύλινα λούβρα από μασίφ λευκό δρυ 30 × 50 (mm).
8. Κάσια από δρυ ισόβενο.
9. Πήχυς από κόντρα πλακέ θαλάσσης με επένδυση διπλού καπλαμά από δρυ ισόβενο.
10. Σκελετός μορίνες 40 × 40 (mm) σουηδικό.
11. Προφίλ αλουμινίου 8 × 50 (mm) σε οριζόντια διάταξη για στερέωση ξύλινων λούβρων.
12. Ξύλινα λούβρα από μασίφ λευκό δρυ 50 × 50 (mm).
