Πολυεδρικό γυάλινο κέλυφος

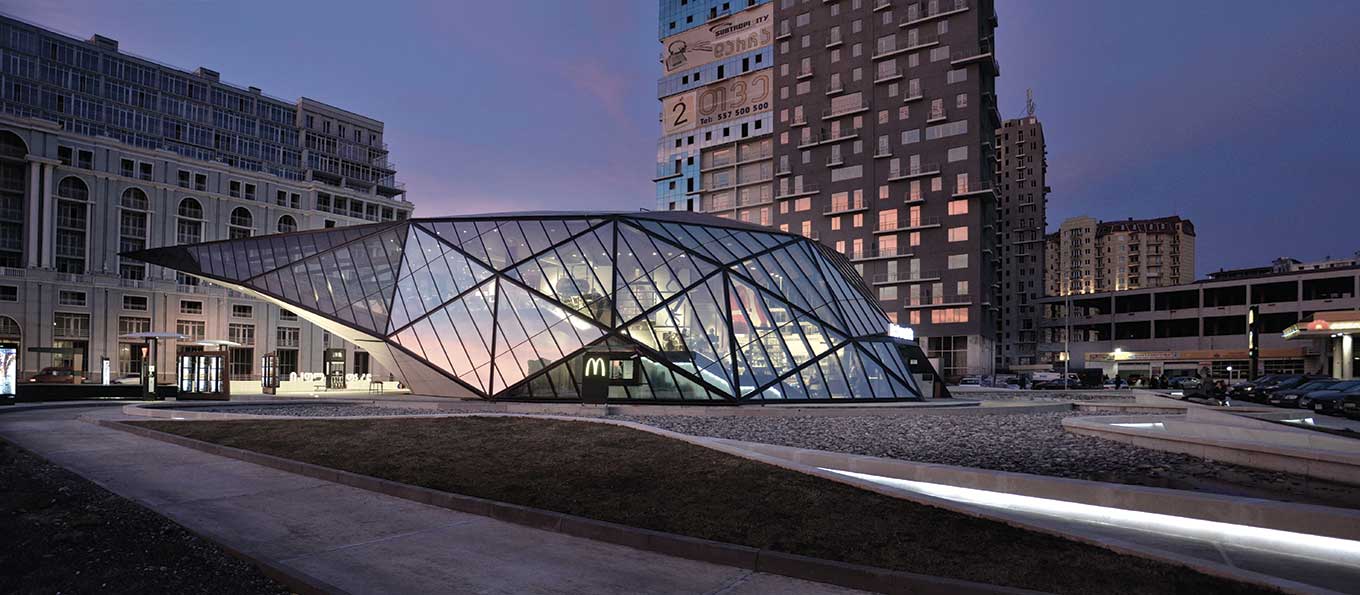

Ο πρωτοποριακός αρχιτεκτονικός σχεδιασμός συνδυάζει δύο κτιριολογικά προγράμματα σε έναν ενιαίο κτιριακό όγκο ιδιαίτερης αισθητικής και λειτουργικής αρτιότητας. Το κέλυφος του κτιρίου αποτελεί στην ουσία ένα πολυεδρικό υαλοπέτασμα.
Το κτίριο εδράζεται σε πλάκα σκυροδέματος πάχους 1 m, που στηρίζεται σε 54 υποστυλώματα σκυροδέματος, μήκους 6 m, λόγω της ύπαρξης υπόγειων υδάτων σε βάθος 2 m. Σ' αυτήν πακτώνονται όλα τα δομικά συστήματα του κτιρίου και του κελύφους.
Η φέρουσα κατασκευή του κτιρίου αποτελείται από συνδυασμό στοιχείων σκυροδέματος και χάλυβα. Για τη στήριξη του κελύφους και του προβόλου χρησιμοποιήθηκε πρωτεύον σύστημα από χαλύβδινα στοιχεία, το οποίο πακτώθηκε στα φέροντα στοιχεία σκυροδέματος του κτιρίου και στην πλάκα θεμελίωσης. Ο πρωτεύων μεταλλικός σκελετός φέρει δευτερεύον σύστημα χαλύβδινων στοιχείων για τη στήριξη των πετασμάτων πλήρωσης του κελύφους και του προβόλου. Η πλήρωση του μεταλλικού σκελετού πραγματοποιήθηκε με διπλούς υαλοπίνακες με κεραμική μεταξοτυπία εσωτερικά, η οποία επιτυγχάνει έλεγχο της ηλιακής ακτινοβολίας κατά τους θερινούς μήνες, χωρίς να περιορίζει τη θέα.

ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ: GIORGI KHMALADZE (KHMALADZE ARCHITECTS)

1 kelyfos

  • Second Text:

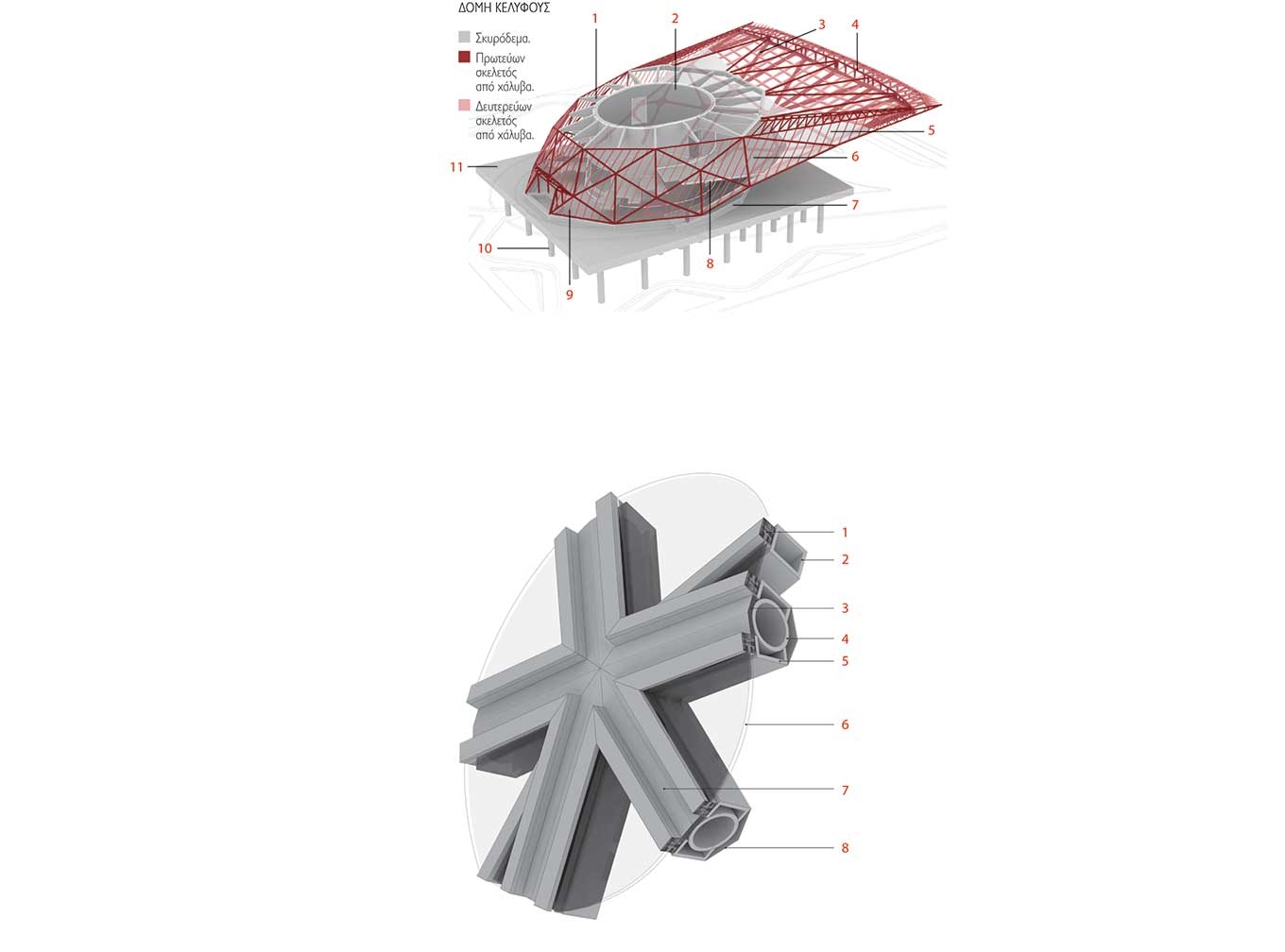

    Δομή κελύφους

    1. Δοκός σκυροδέματος.
    2. Πυρήνας σκυροδέματος πάχους 500 mm.
    3. Χαλύβδινη δοκός κυκλικής διατομής με R = 400 mm και προφίλ διατομής U.
    4. Στοιχείο εφελκισμού.
    5. Πλάκα σκυροδέματος, πάχους 600 mm.
    6. Πλάκα δαπέδου από σκυρόδεμα.
    7. Δοκός θεμελίωσης.
    8. Χαλύβδινη δοκός κυκλικής διατομής με R = 70 mm και προφίλ διατομής U 120 mm.
    9. Μεταλλική δοκός ορθογωνικής διατομής 80 × 120 (mm).
    10. Υποστυλώματα, μήκους 6 m.
    11. Πλάκα θεμελίωσης.

    Λεπτομέρεια χαλύβδινου κόμβου

    1. Μονωμένο σύστημα υαλοπετάσματος όψης.
    2. Δομικό στοιχείο διατομής 80 × 120 (mm).
    3. Θερμομονωτική στρώση πάχους 30 mm.
    4. Χαλύβδινο δομικό στοιχείο διατομής R 140 mm.
    5. Χαλύβδινο δομικό στοιχείο διατομής 120 mm.
    6. Εξωτερικός υαλοπίνακας, πάχους 8 mm, με επίστρωση χαμηλής εκπεμπτικότητας. Εσωτερικός πολυστρωματικός υαλοπίνακας, πάχους 6 mm, με κεραμική μεταξοτυπία.
    7. Πτυχωτό πέτασμα αλουμινίου.
    8. Πτυχωτό πέτασμα αλουμινίου.
