Μεταλλική στέγη σε ελαιουργείο στην Πύλο

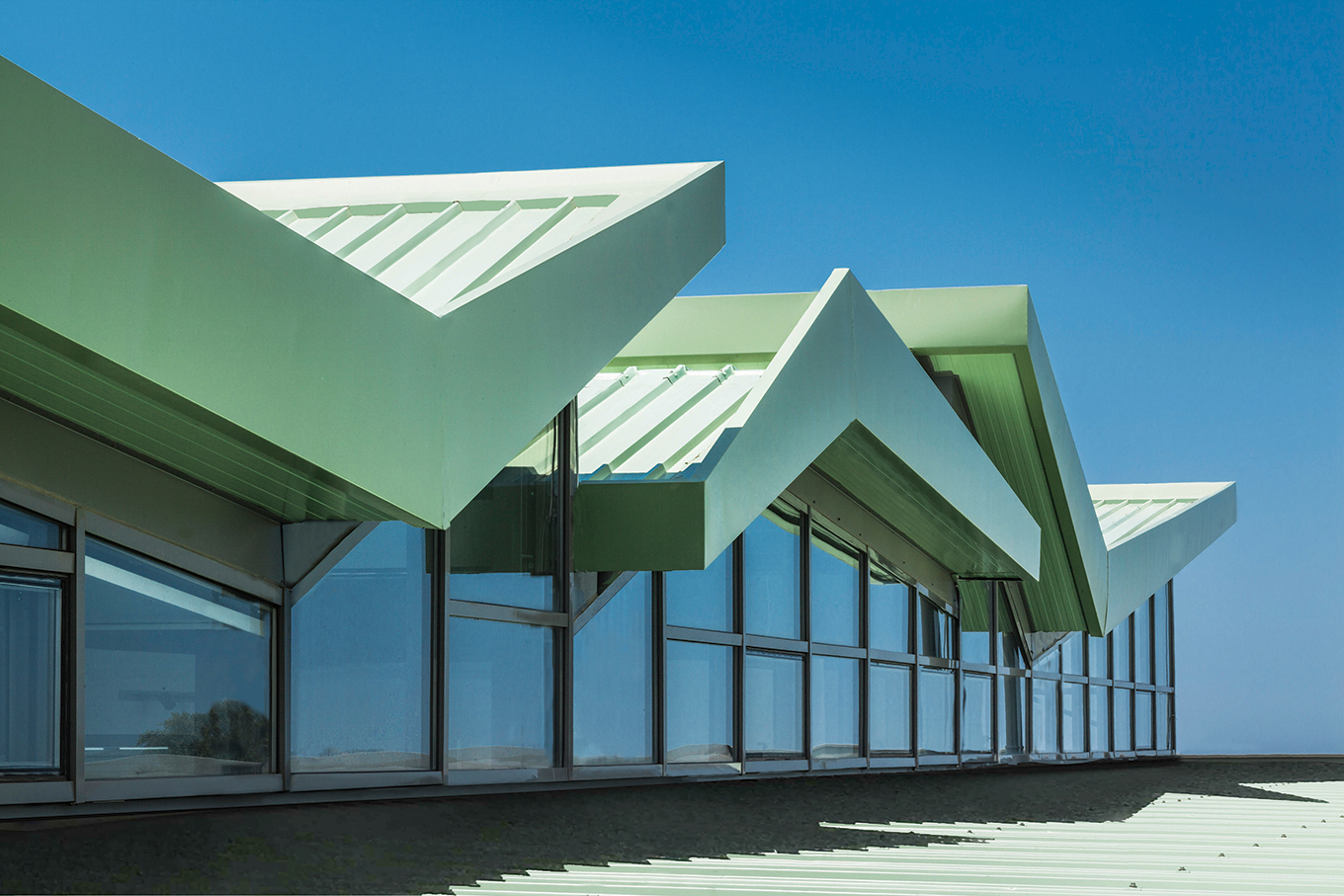

Η κεντρική ιδέα του κτιρίου έρχεται να ερμηνεύσει τα ιδιαίτερα χαρακτηριστικά του τοπίου. Ένα τεθλασμένο στέγαστρο στο χρώμα των φύλλων της ελιάς, που παραπέμπει στην κορυφογραμμή των ελαιώνων και μια "βάση" από κόκκινα ορθόκενα τούβλα, που προσομοιάζουν στο χαρακτηριστικό χρώμα του εδάφους της περιοχής.
Η κατασκευή του κτιρίου είναι μεταλλική με φέροντα μεταλλικά στοιχεία και στοιχεία πλήρωσης από πετάσματα βιομηχανικού τύπου, έτσι ώστε το κτίριο να είναι δυνατόν να κατασκευαστεί σε σύντομο χρόνο και με περιορισμένο κόστος.
APXITEKTONIKH MEΛETH: ΔΗΜΗΤΡΗΣ ΘΩΜΟΠΟΥΛΟΣ
ΦΩTOΓPAΦOΣ: ΦΩΤΗΣ ΜΗΛΙΩΝΗΣ
-
Second Text:

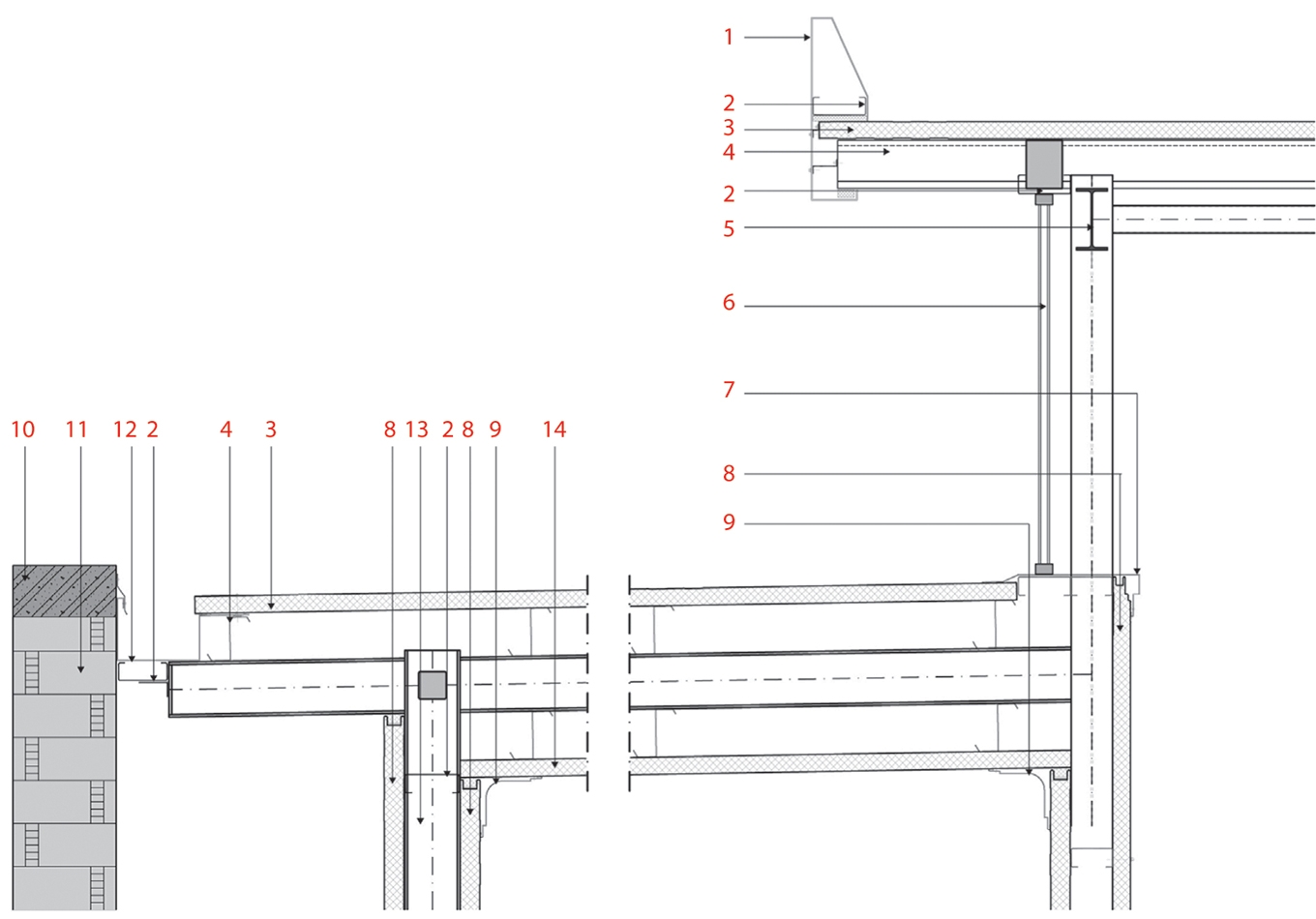

Κατασκευαστική λεπτομέρεια - εγκάρσια τομή
1. Ειδικό τεμάχιο - μετώπη.
2. Τεγίδα σχήματος C.
3. Πέτασμα οροφής, πάχους 4 mm.
4. Τεγίδα σχήματος Ζ.
5. Μεταλλικός σκελετός ΙΡΕ 180.
6. Υαλοπίνακας κουφώματος.
7. Ειδικό τεμάχιο - ποδιά υαλοστασίου.
8. Πετάσματα πλαγιοκάλυψης.
9. Ειδικό τεμάχιο - γωνιόκρανο καμπύλο.
10. Περίδεσμος ενίσχυσης.
11. Τουβλίνα.
12. Υδρορρόη.
13. Μεταλλικός σκελετός ΙΡΕ 160.
14. Πέτασμα ψευδοροφής.
