Καμπυλόμορφο κέλυφος από κυματοειδή λαμαρίνα σε κτίριο του Ο.Σ.Ε. στην Αττική

Κοινό χαρακτηριστικό των κτιρίων που αποτελούν τις εγκαταστάσεις του εμπορευματικού κέντρου του Ο.Σ.Ε. είναι οι μεταλλικοί στατικοί φορείς, καθώς και οι μεταλλικές επικαλύψεις και πλαγιοκαλύψεις. Ο στατικός φορέας συμμετέχει εμφανώς στην αρχιτεκτονική σύνθεση και ως εκ τούτου η γεωμετρία του αποτέλεσε σημαντικό αντικείμενο του αρχιτεκτονικού σχεδιασμού. Η στατική επίλυση στο σύνολό της, πέραν των άλλων απαιτήσεων, ανταποκρίθηκε πλήρως στην προτεινόμενη γεωμετρία των στατικών φορέων.

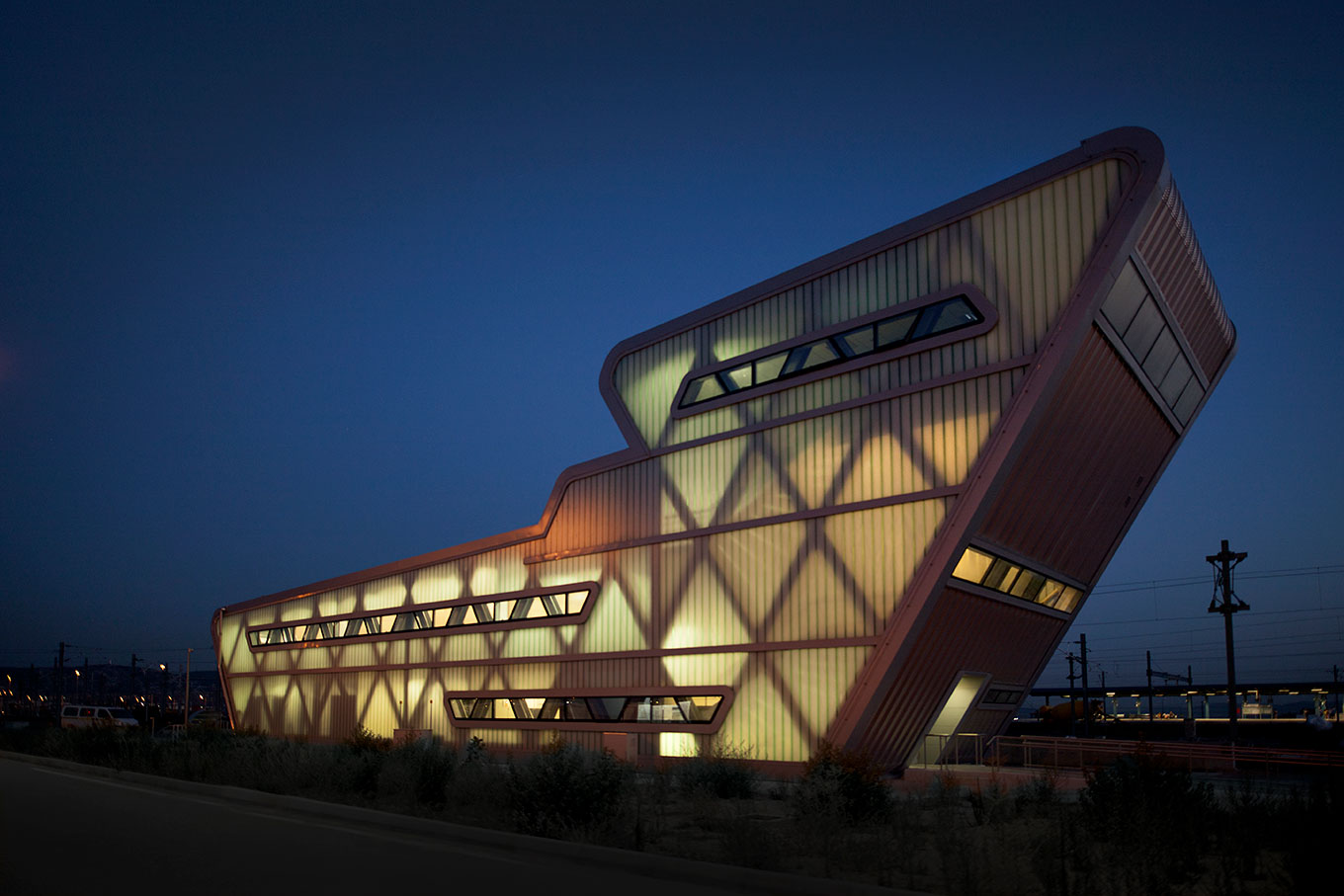

Το κτίριο ελέγχου αναπτύσσεται ως προς το επίπεδο γραμμικά - ορθογωνικά, παράλληλα των σιδηροτροχιών. Ογκοπλαστικά έχει τα χαρακτηριστικά "πύργου" ελέγχου. Σαφής παρουσία η γεωμετρία του στατικού φορέα στις επιμήκεις όψεις, οι οποίες καλύπτονται με ημιδιαφανείς δομικούς υαλοπίνακες σε σχήμα καναλιού (u-glass). Το καμπύλο συνεχές περίβλημα της στενής όψης επενδύεται με κυματοειδή λαμαρίνα αλουμινίου, η οποία διακόπτεται εγκάρσια από κουφώματα αλουμινίου. Μορφή και στατικός φορέας δημιουργούν την ταυτότητα του συγκεκριμένου κτιρίου.

Αρχιτεκτονική μελέτη: Bobotis+Bobotis Architects

  • Second Text:

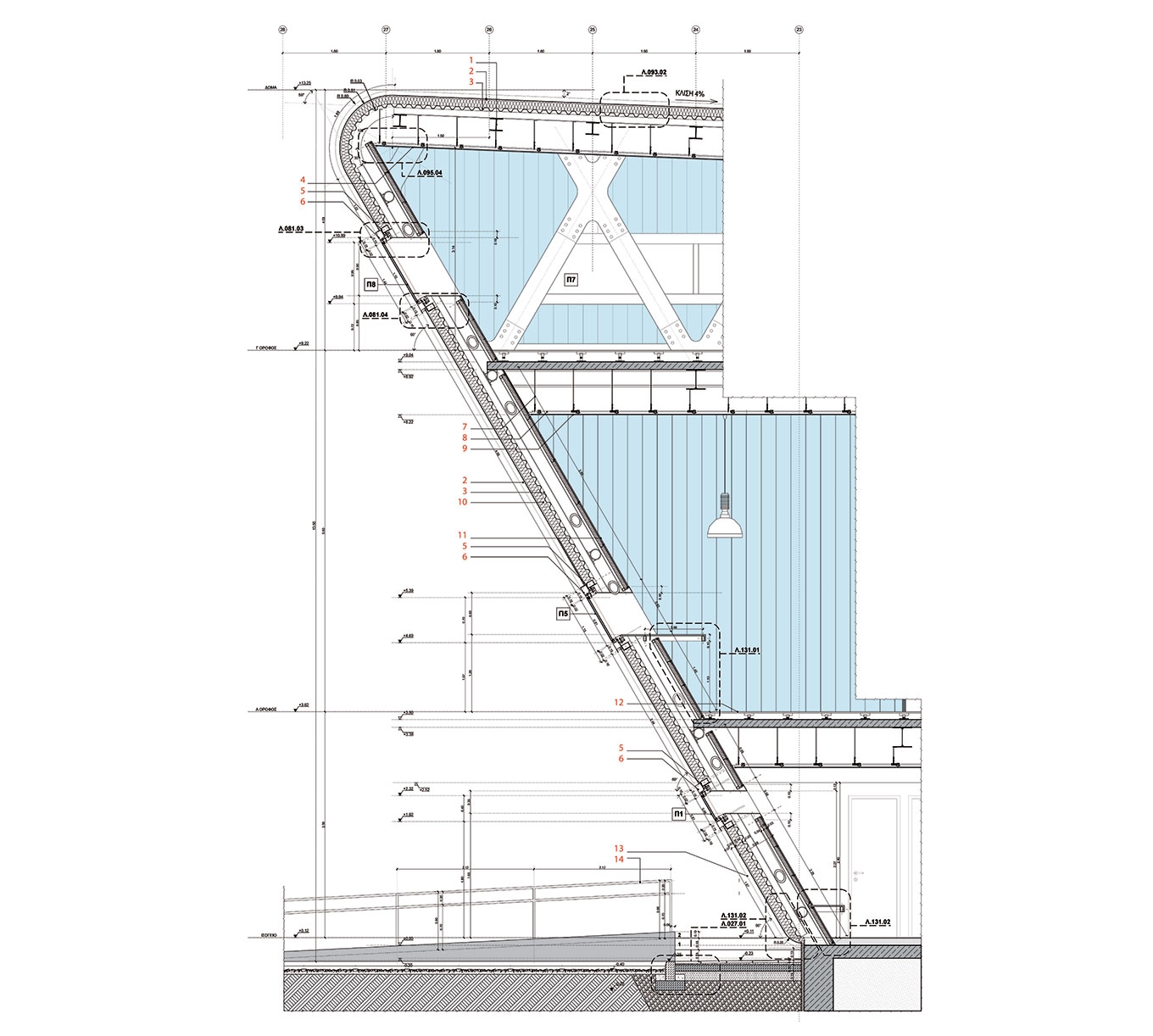

    Κατασκευαστική τομή κτιρίου ελέγχου
    1. HEA 200.
    2. Κυματοειδής λαμαρίνα αλουμινίου, πάχους 1,2 mm.
    3. Χαλυβδόφυλλο, τραπεζοειδής λαμαρίνα, 0,75 mm, ύψους 4,5 cm.
    4. Γυψοσανίδες.
    5. Κοιλοδοκός 120 x 80 x 4 (mm).
    6. Κούφωμα αλουμινίου.
    7. Αντιανεμική ανάρτηση.
    8. Κύριος οδηγός με προφίλ 60 x 27 x 0,6 (mm).
    9. Γυψοσανίδες.
    10. Πετροβάμβακας πυκνότητας 150 kg/m3.
    11. Επενδυτική στρώση με δύο φύλλα γυψοσανίδας των 1,2 mm και οδηγό 5 cm.
    12. Πλάκες ψευδοδαπέδου από ανυδρίτη 600 x 600 x 34 (mm) με επικάλυψη από λινέλαιο (linoleum).
    13. Μορφοποιημένη λαμαρίνα.
    14. Χειρολισθήρας από ανοξείδωτο σωλήνα 30 x 30 x 2,5 (mm).
