Γυάλινη όψη σε αποκατάσταση μουσικής σχολής στη Νορμανδία
Το έργο αφορά στην αποκατάσταση και επέκταση ενός ιστορικού κτιρίου στην πόλη Louviers στη Γαλλία. Δύο ευδιάκριτα σύγχρονες προσθήκες δημιουργήθηκαν καθ’ ύψος.
Η βόρεια γυάλινη πρόσοψη της νέας αίθουσας συναυλιών αποτελείται από πλαστικοποιημένα υαλοπετάσματα, με εσωτερική επίστρωση τελειώματος καθρέφτη (από τιτάνιο, νιτρίδιο του πυριτίου και χρώμιο με νιτρίδιο του πυριτίου). Το σύστημα σύνδεσης αφήνει αόρατα τα σημεία στερέωσής τους από το εξωτερικό του κτιρίου. Η όλη κατασκευή στηρίζεται σε νευρώσεις από γυαλισμένο ανοξείδωτο χάλυβα, πάχους 10 mm και βάθους 25 cm, στερεωμένων σε μία μηχανικά συγκολλημένη χαλύβδινη δοκό μήκους 18 m και διατομής 45 x 90 (cm), η οποία χρησιμοποιείται και ως αεραγωγός για την αίθουσα.
ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ: OPUS 5 ARCHITECTES
-
Second Text:

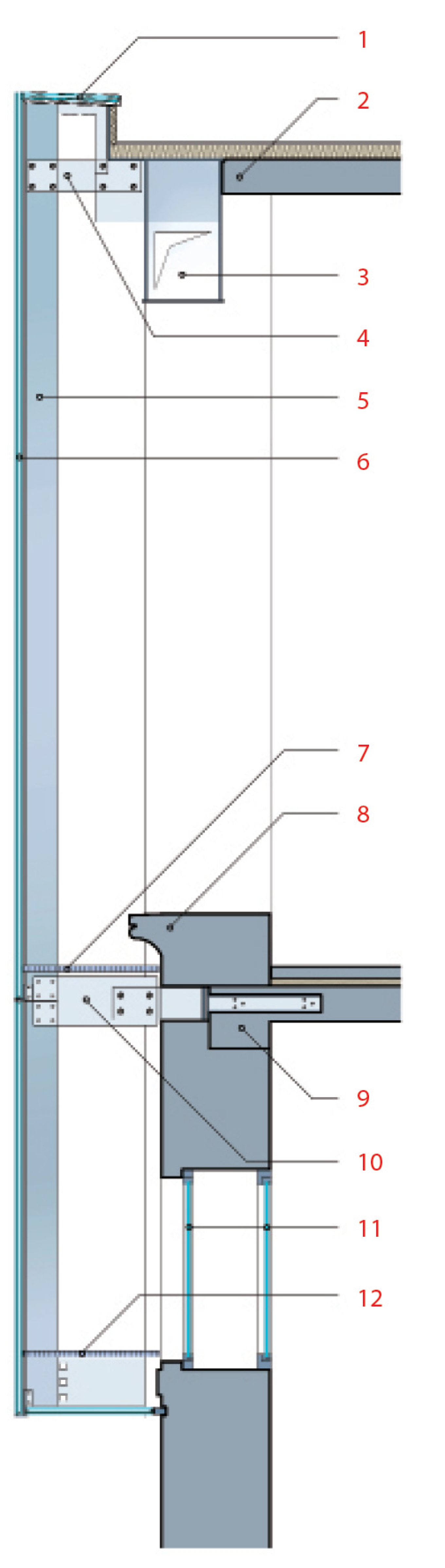

ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΛΕΠΤΟΜΕΡΕΙΑ ΓΥΑΛΙΝΗΣ ΠΡΟΣΟΨΗΣ
1. Οριζόντιο γύρισμα των διπλών υαλοπινάκων στην κορυφή.
2. Πλάκα στήριξης με μόνωση και στεγανοποίηση.
3. Δοκός 18 m μήκους και διατομής 45 x 90 (cm), που υποστηρίζει την γυάλινη πρόσοψη και χρησιμοποιείται και ως αγωγός εξαερισμού για την αίθουσα ορχήστρας.
4. Bάση πρόσοψης από ανοξείδωτο χάλυβα
5. Ενισχυτικό από γυαλισμένο ανοξείδωτο χάλυβα, διατομής 20 x 200 (mm), ανά αποστάσεις 1,80 m.
6. Διπλοί υαλοπίνακες από πλαστικοποιημένο γυαλί - καθρέφτη με στρώμα αργύρου (τιτάνιο, νιτρίδιο πυριτίου, χρώμιο με νιτρίδιο πυριτίου).
7. Μεταλλική σχάρα στο επίπεδο του τελικού δαπέδου.
8. Παλαιά τοιχοποιία από λιθοδομή.
9. Σημείο αγκύρωσης της νέας πλάκας στην παλαιά τοιχοποιία.
10. Στοιχειο ανάκτησης οριζόντιων δυνάμεων και πλέγμα στήριξης.
11. Διπλός σκελετός για την περίπτωση πυρκαγιάς και για λόγους ακουστικής.
12. Μεταλλική σχάρα πρόσβασης για λόγους συντήρησης.
