Φουσκωτή θολωτή κατασκευή σε βιοκλιματικό θερμοκήπιο

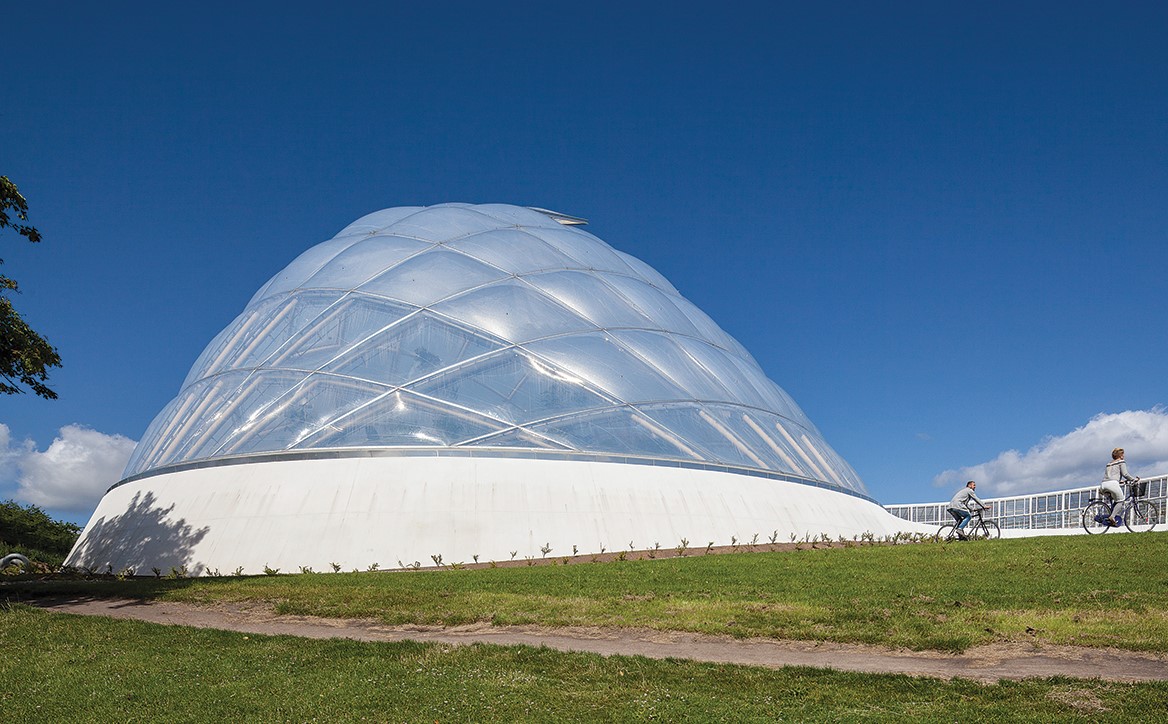

Αειφόρος σχεδιασμός, νέα υλικά και προηγμένη τεχνολογία συνθέτουν τη δημιουργία της οργανικής μορφής του νέου τροπικού θερμοκηπίου του πανεπιστημίου Aarhus της Δανίας. Ο χαρακτηριστικός διαφανής θόλος είναι κατασκευασμένος με "μαξιλάρια" αέρα από φθοροπολυμερή φύλλα (ΕΤFΕ ethylene tetrafluoroethylene), που εσωτερικά φέρουν σύστημα σκίασης. Το πολυμερές ΕΤFΕ συγκρινόμενο με το γυαλί, έχει μόλις το 1% του βάρους του, επιτρέπει τη διέλευση περισσότερου φωτός, είναι καλύτερο μονωτικό και η εγκατάστασή του κοστίζει 24% - 70% λιγότερο. Είναι επίσης ελαστικό (ικανό να αντέξει 400 φορές το βάρος του, με μια κατ' εκτίμηση διάρκεια ζωής 50 ετών), αυτοκαθαριζόμενο (οι ρύποι γλιστρούν στην αντικολλητική επιφάνειά του) και ανακυκλώσιμο. Στη νότια πλευρά του κτιρίου, τα μαξιλάρια κατασκευάστηκαν από τρεις επάλληλες στρώσεις / φύλλα, τα δύο εκ των οποίων φέρουν ένα τύπωμα. Μέσω αλλαγών στην πίεση, οι σχετικές θέσεις των τυπωμένων φύλλων μπορεί να ρυθμιστούν. Έτσι, μπορεί να μειώθει ή να αυξήθει η διαύγεια των μαξιλαριών, αλλάζοντας την εισροή φυσικού φωτός και θερμότητας στο εσωτερικό του θερμοκηπίου.

ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ: C.F. MØLLER ARCHITECTS

ΦΩΤΟΓΡΑΦΙΑ: KRISTIN MENGEL

0 moller thermokipio

  • Second Text:

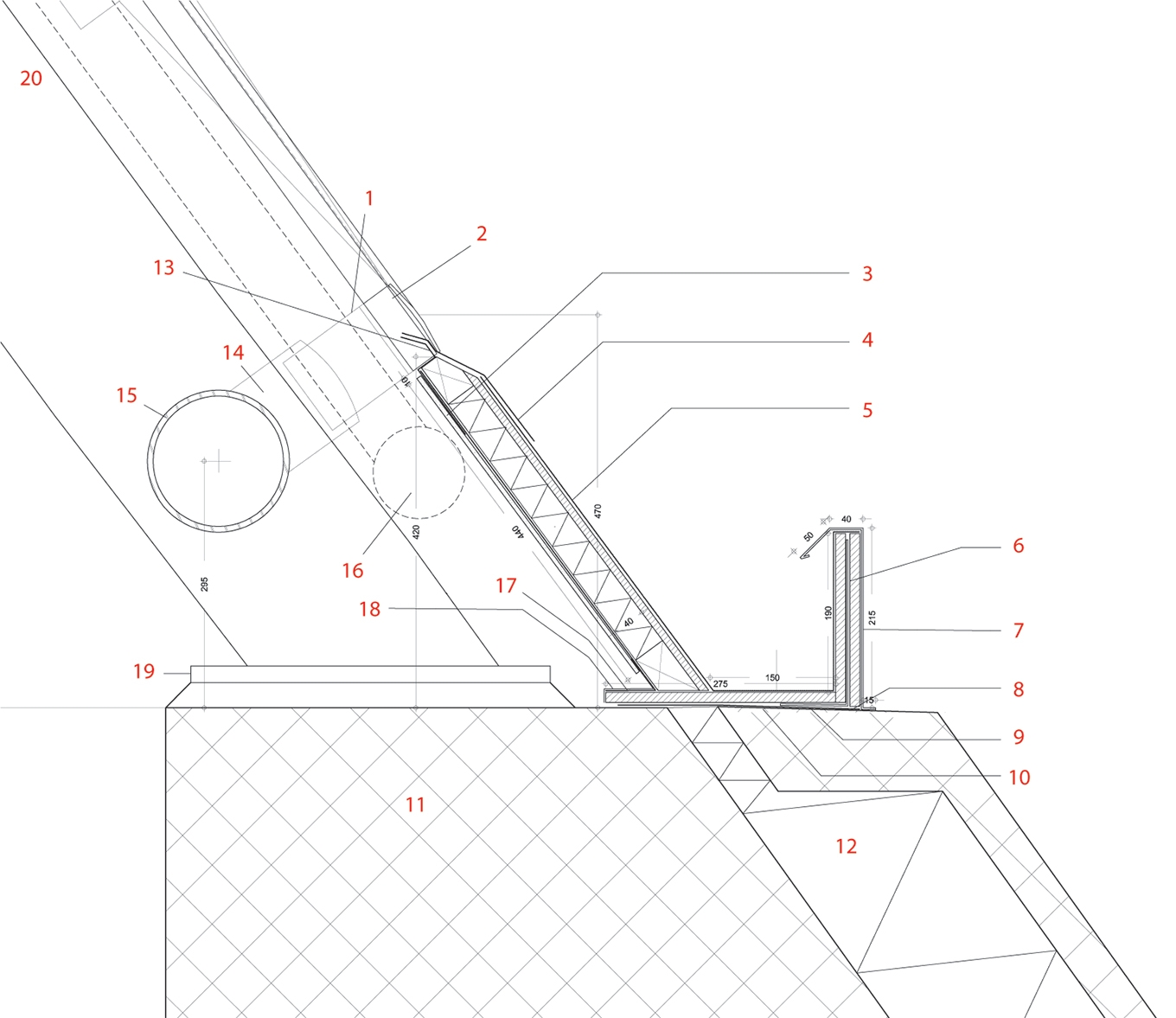

    Κατασκευαστική λεπτομέρεια φουσκωτού κελύφους

    1. Χαλύβδινο στοιχειό (σχήματος L) στήριξης των μαξιλαριών ETFE.
    2. Επίστρωση από μαξιλάρια ETFE.
    3. Στρώση αλουμινίου κάτω από τη μεμβράνη στεγανοποίησης.
    4. Φύλλο σφράγισης υδρορρόης.
    5. Υδρορρόη.
    6. Μεταλλικό στοιχείο (σχήματος L) με επικάλυψη κόντρα πλακέ 12 mm εκατέρωθεν.
    7. Ανοδιωμένο αλουμίνιο, 2 mm.
    8. Υδαταπωθητικό ελαστομερές EPDM.
    9. Πεπιεσμένο μαλλί για μόνωση οροφής.
    10. Στρώση κλίσεων 3%.
    11. Βάση από σκυρόδεμα.
    12. Μόνωση
    13. Μεμβράνη στεγανοποίησης, κολλημένη στην οροφή εσωτερικά.
    14. Συγκολλημένο μεταλλικό πτερύγιο.
    15. Μεταλλικό τόξο σε τομή.
    16. Γαλβανισμένος αεραγωγός για τα μαξιλάρια ETFE.
    17. Στρώση αλουμινίου, κολλημένη στο κόντρα πλακέ.
    18. Στοιχείο από ψευδάργυρο.
    19. Μεταλλική βάση στήριξης για τα τόξα.
    20. Μεταλλικό τόξο.
