Στεγανολεκάνη πολλαπλών στρώσεων

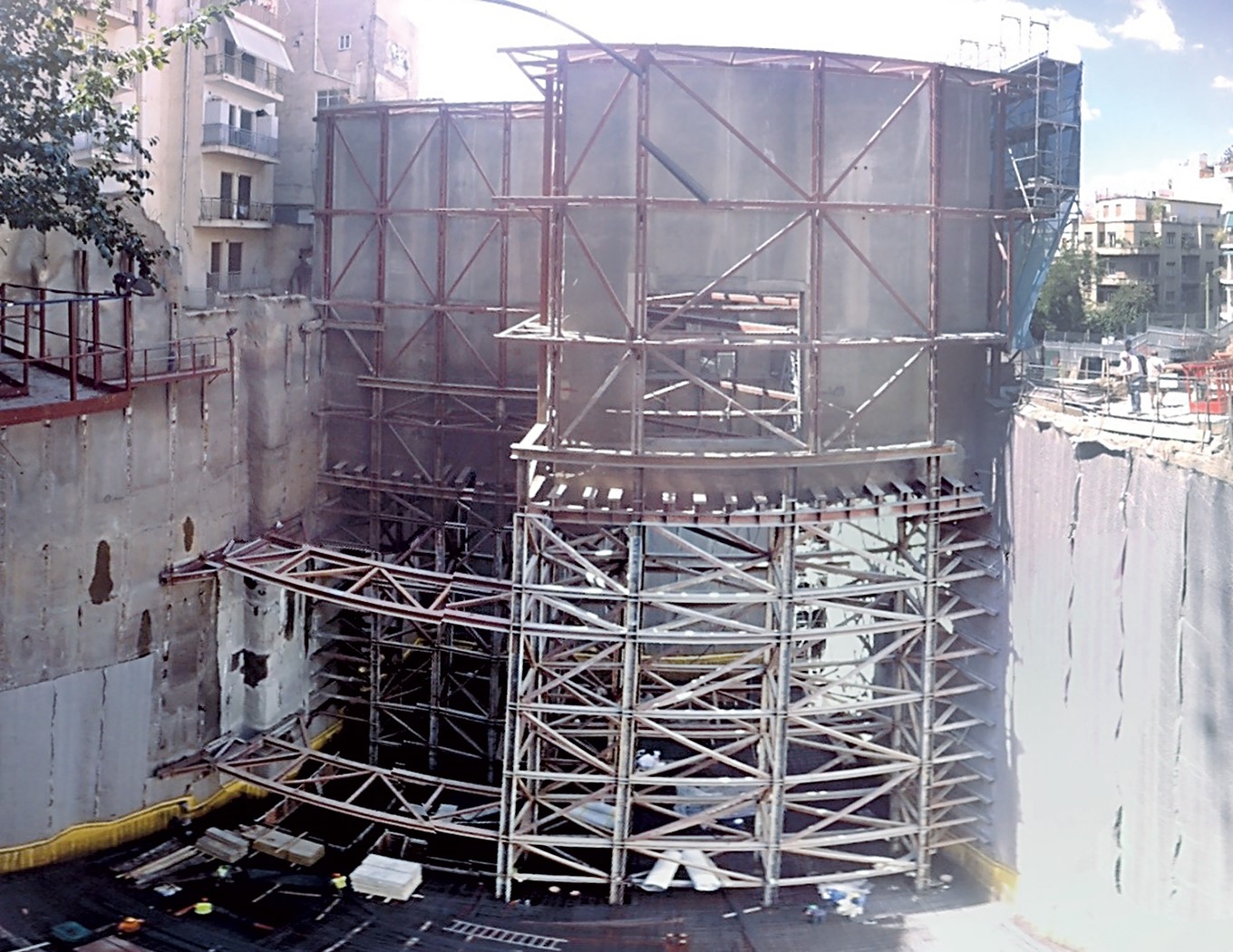

Στο νέο μουσείο του ιδρύματος Β. & Ε. Γουλανδρή προβλέφθηκε μια πρωτοποριακή τεχνική στεγανολεκάνης πολλαπλών στρώσεων. Λόγω των πέντε υπογείων, τα τρία εκ των οποίων προορίζονται για κύρια χρήση, του μεγάλου βάθους εκσκαφής και του υψηλού υδροφόρου ορίζοντα (μόλις στα 2 m) επιλέχθηκε ένα σύστημα με περισσότερες της μιας γραμμής άμυνας. Το συγκεκριμένο σύστημα θα έπρεπε να αποτελεί αξιόπιστη στεγανοποιητική στρώση, να συνιστά αποδοτική ζώνη θερμομόνωσης με μικρό πάχος και να είναι ανθεκτικό στις κρούσεις των συνεργείων σκυροδέτησης, που θα ακολουθούσαν. Το σύστημα περιλάμβανε αποστραγγιστικά φύλλα, μπεντονιτική μεμβράνη και ψεκαστή πολυουρία, ανάμεσα σε δύο στρώσεις ειδικού αφρού πολυουρεθάνης υψηλής πυκνότητας. Μ' αυτόν τον τρόπο, αντιμετωπίστηκαν με επιτυχία τα δύσκολα σημεία της προσωρινής αντιστήριξης του νεοκλασικού κτίσματος με χαλύβδινο φορέα, ο οποίος μπορούσε να αποξηλωθεί μόνο μετά την κατασκευή του φέροντος οργανισμού από οπλισμένο σκυρόδεμα.
Αρχιτεκτονική μελέτη: Ι. & Α. ΒΙΚΕΛΑΣ ΚΑΙ ΣΥΝΕΡΓΑΤΕΣ
Φωτογραφία: ΙΔΡΥΜΑ Β. & Ε. ΓΟΥΛΑΝΔΡΗ / Χ. ΔΟΥΛΓΕΡΗΣ
-
Second Text:

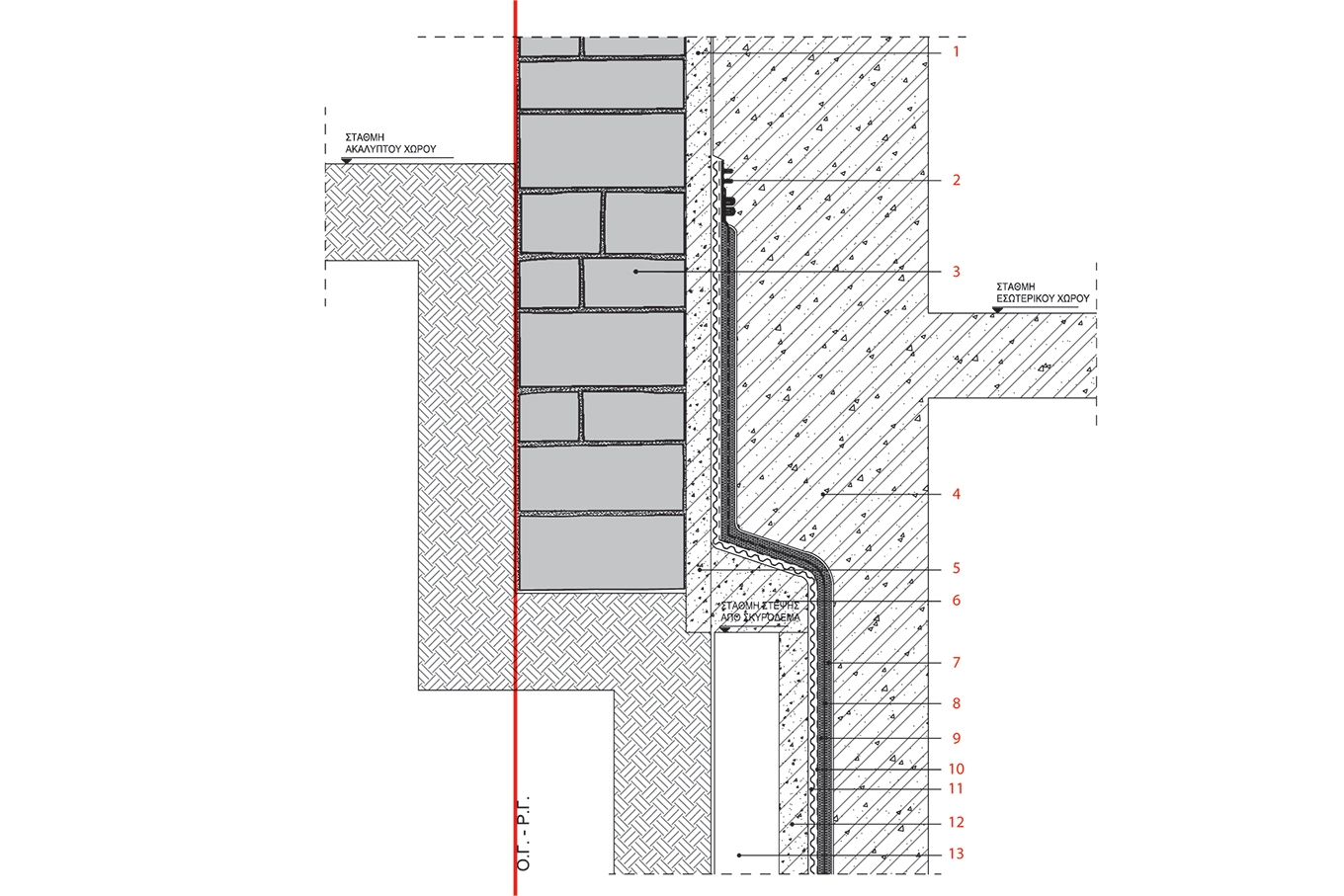

Κατασκευαστική τομή
1. Υφιστάμενο εκτοξευόμενο σκυρόδεμα ενίσχυσης περιμετρικής τοιχοποιίας.
2. Ζώνη τερματισμού της στεγανοποίησης με σφραγγιστική ταινία, με μηχανική στερέωση.
3. Υφιστάμενη περιμετρική τοιχοποιία από λιθοδομή.
4. Τοιχίο από οπλισμένο σκυρόδεμα.
5. Υφιστάμενο εκτοξευόμενο σκυρόδεμα
ενίσχυσης περιμετρικής τοιχοποιίας.
6. Στέψη από σκυρόδεμα.
7. Αφρός πολυουρεθάνης 2,5 cm.
8. Ψεκαστή πολυουρία 3,5 mm.
9. Αφρός πολυουρεθάνης 2,5 cm.
10. Μπεντονιτική μεμβράνη.
11. Αποστραγγιστικό φύλλο με πυρήνα πολυμερών ινών.
12. Υφιστάμενο εκτοξευόμενο σκυρόδεμα ως διάφραγμα στήριξης.
13. Πάσσαλος.
