Μεταλλικό περίπτερο με ξύλινο περσιδωτό κέλυφος στο "Experience Park" του Ελληνικού

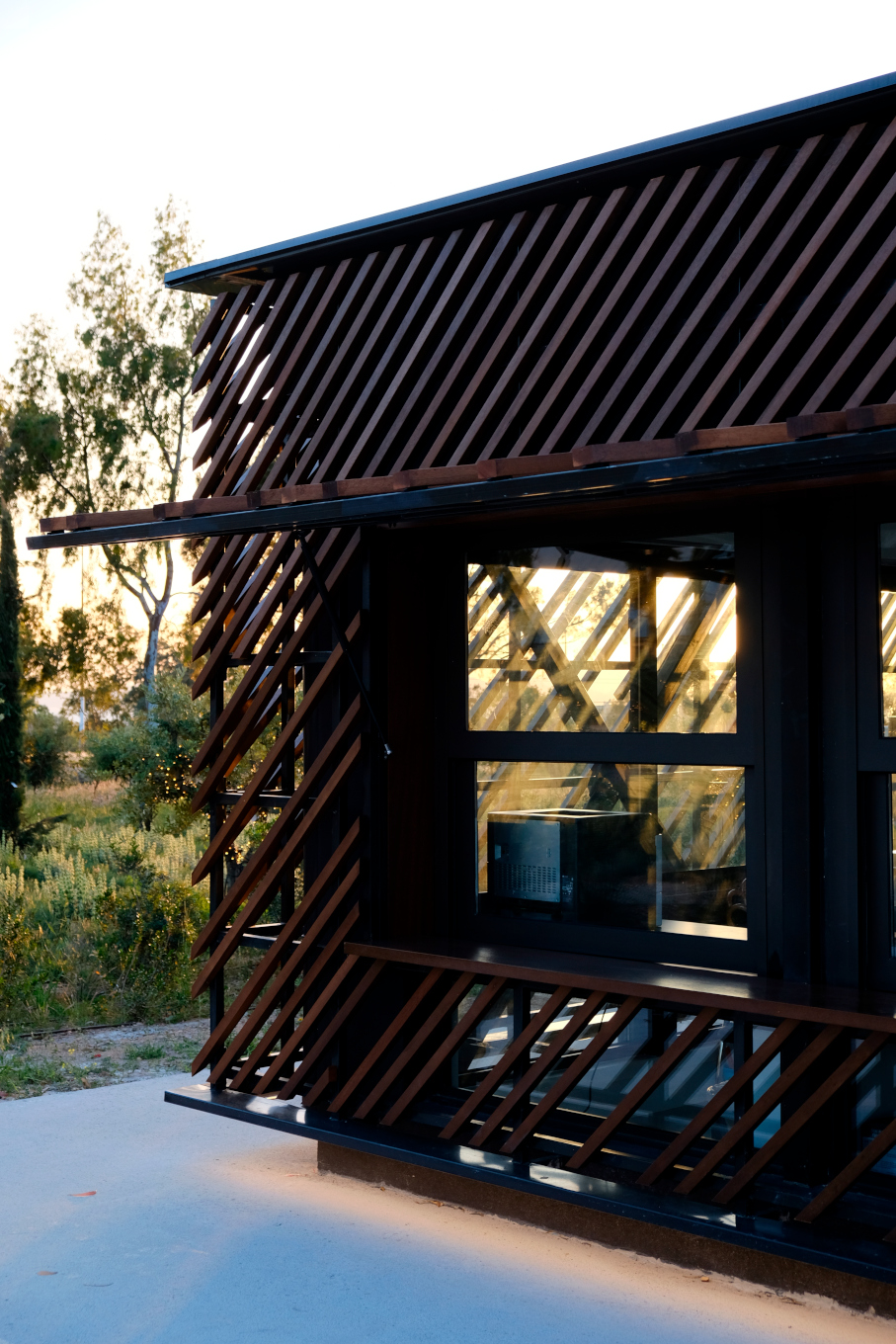

Το "Experience Park" είναι σχεδιασμένο για τον άνθρωπο, προσβάσιμο σε όλους, με χώρους κατάλληλους για όλες τις ηλικίες και με γεωμετρίες που καλλιεργούν την επαφή μεταξύ των ανθρώπων. Το κέντρο υποδοχής και πληροφόρησης (info point), που υποδέχεται τους επισκέπτες του πάρκου, είναι σταθμός πληροφοριών και κέντρο πρώτων βοηθειών. Πρόκειται για μεταλλική κατασκευή, που επενδύεται εξωτερικά με ξύλινο περσιδωτό κέλυφος με ακανόνιστες πυκνώσεις και αραιώσεις. Το φυσικό φως φιλτράρεται από τις ξύλινες περσίδες και διαχέεται στο εσωτερικό, όπως οι κορμοί και τα κλαδιά των δέντρων φιλτράρουν το φως του ήλιου στο πάρκο. Το κτίριο φέρεται από ελαφρό μεταλλικό σκελετό με προκατασκευασμένα θεμέλια σκυροδέματος και πληρώνεται στα αδιαφανή μέρη του από σύστημα τσιμεντοσανίδας εξωτερικά, διπλή γυψοσανίδα εσωτερικά και θερμομόνωση. Η οροφή του κατασκευάζεται από πετάσματα πολυουρεθάνης και εσωτερικά καλύπτεται από ψευδοροφή γυψοσανίδας. Το δάπεδο, βιομηχανικό με εποξειδική βαφή, είναι κατάλληλα διαμορφωμένο, ώστε να είναι προσβάσιμο από άτομα μειωμένης κινητικότητας.
Αρχιτεκτονική μελέτη και αρχιτεκτονική τοπιού: Doxiadis+
Φωτογραφία: Doxiadis+
-
Second Text:

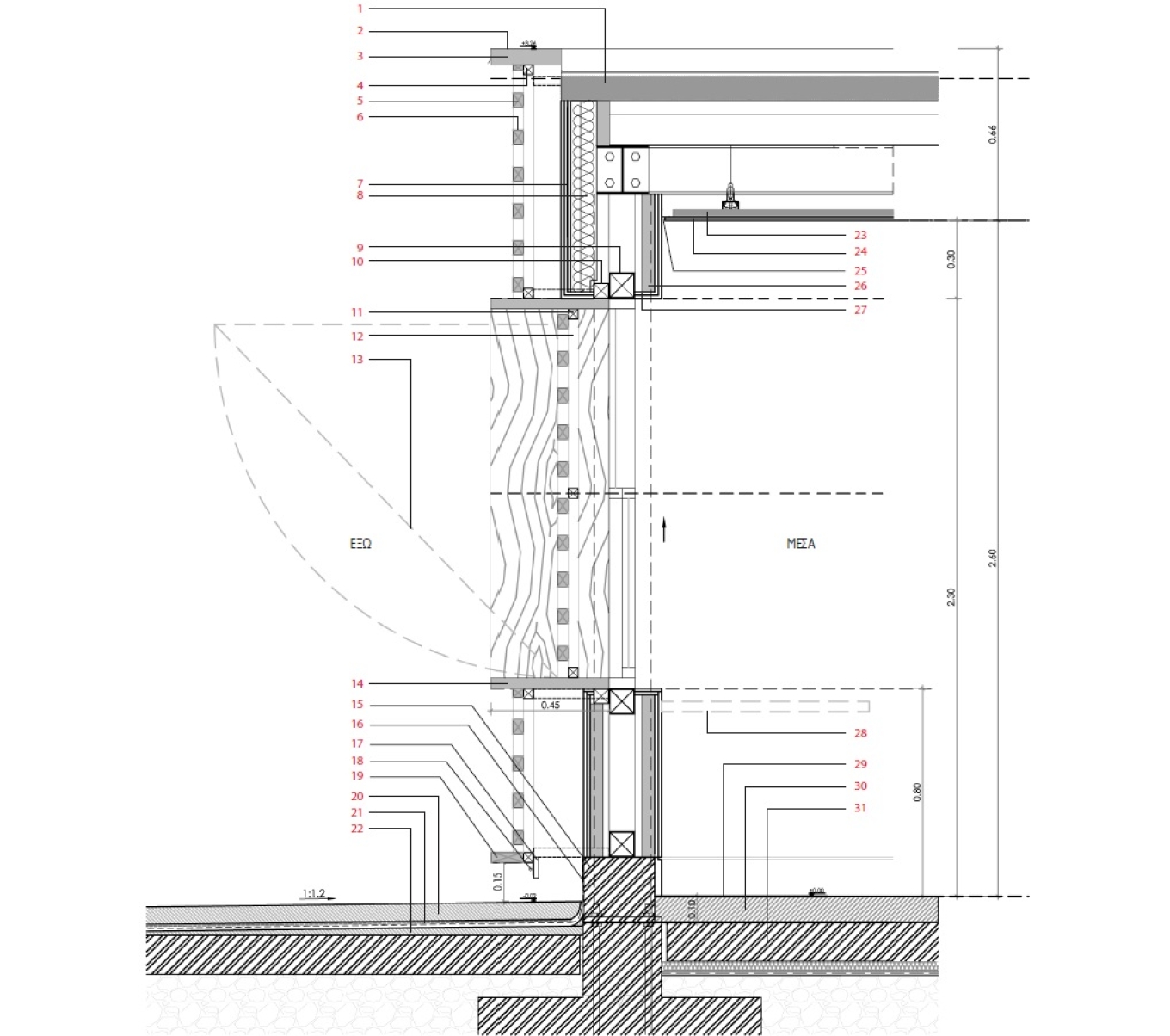

Κατασκευαστική λεπτομέρεια κελύφους
1. Πέτασμα πετροβάμβακα 10 cm. Κλίση 1,5%.
2. Προφίλ αλουμινίου.
3. Ξύλο πάχους, 6 cm.
4. Πλαίσιο στήριξης ξύλινης επένδυσης με κοιλοδοκούς 4 × 4 (cm).
5. Ξύλινη επένδυση με περσίδες.
6. Ξύλινο πηχάκι 4 × 4 (cm).
7. Διπλή τσιμεντοσανίδα.
8. Θερμομόνωση.
9. Κοιλοδοκός SHS 100 × 100 × 5 (mm).
10. Κοιλοδοκός SHS 60 × 60 × 5 (mm).
11. Κοιλοδοκός SHS 40 × 40 × 4 (mm).
12. Κούφωμα αλουμινίου, ανασυρώμενο.
13. Στήριξη με αμορτισέρ.
14. Ξύλο, πάχους 4 cm.
15. Στηθαίο από σκυρόδεμα β’ φάσης.
16. Στήριξη σε σκυρόδεμα β’ φάσης με ανοξείδωτη λάμα.
17. Στραντζαριστό 8 × 2 (cm) σε όλο το μήκος της όψης.
18. Ταινία φωτοδιόδων (LED).
19. Ξύλο, πάχους 4 cm.
20. Ισόπαχo τσιμεντοκονίαμα.
21. Νάιλον, γεωύφασμα, ασφαλτόπανο.
22. Ελαφρόδεμα ρύσεων, ελάχιστου πάχους 4 cm.
23. Πετροβάμβακας για ηχομόνωση.
24. Ψευδοροφή γυψοσανίδας.
25. Ζ προφίλ.
26. Οδηγός γυψοσανίδας.
27. Διπλή γυψοσανίδα.
28. Πάγκος γραφείου.
29. Βιομηχανικό δάπεδο.
30. Γέμισμα.
31. Πλάκα σκυροδέματος.
