Μεταλλικός στεγασμένος διάδρομος

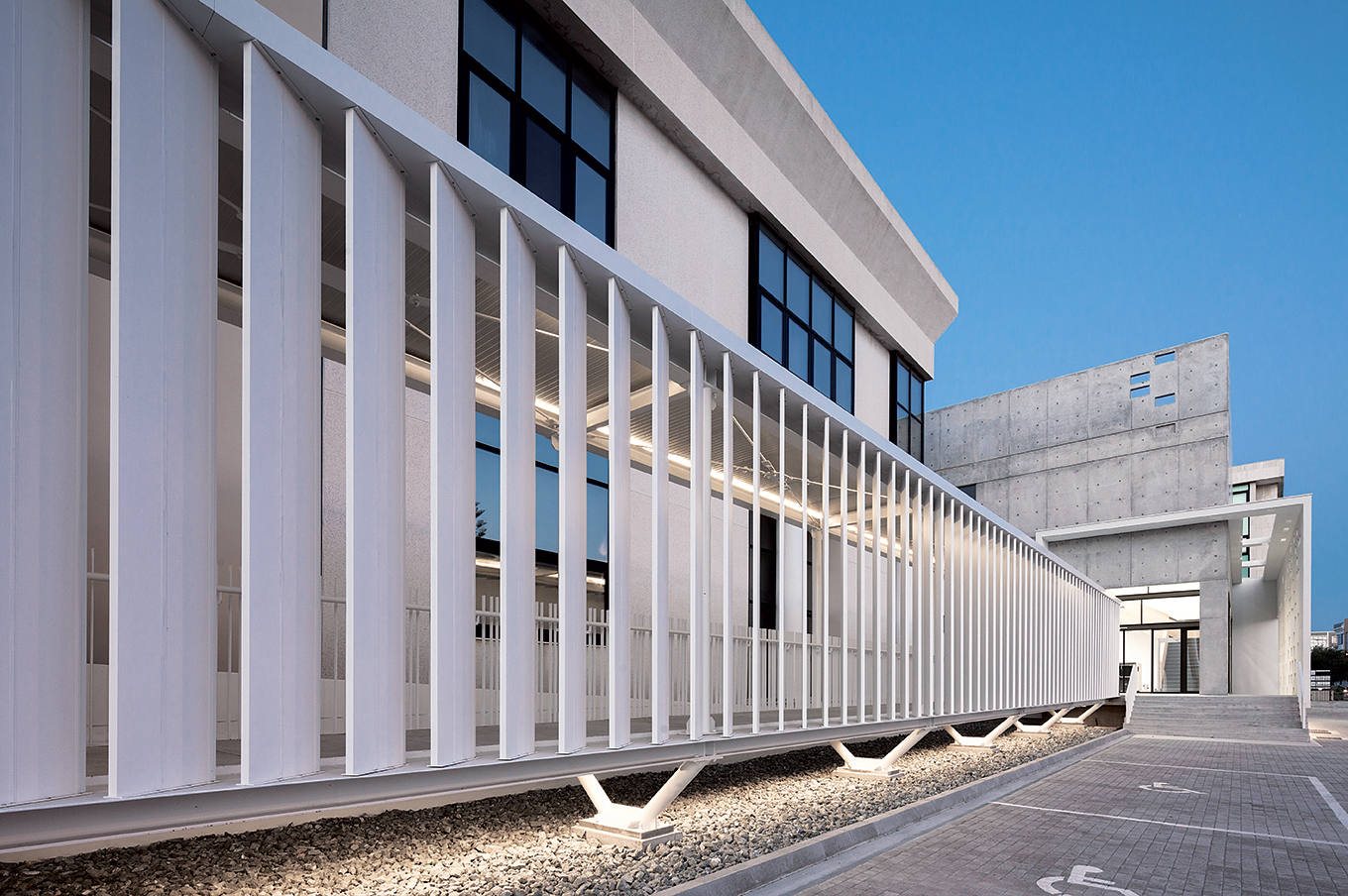

Ο σχεδιασμός της επέκτασης του δικαστικού μεγάρου της Πάφου δημιουργεί μια συνέχεια μεταξύ αυτού και του υφιστάμενου κτιρίου στην πρόσοψη προς το δρόμο. Καθοριστική παράμετρος του σχεδιασμού ήταν η κυκλοφορία των χρηστών, η οποία επηρέασε τη μορφή και διαμόρφωσε δυναμικά την κάτοψη του κτιρίου. Το λειτουργικό πρόγραμμα απαιτούσε τη δημιουργία χώρων αποκλειστικής κυκλοφορίας για τους δικαστές και τα μέλη του προσωπικού, ανεξάρτητων από τους χώρους για το κοινό. Επίσης, απαραίτητη ήταν η σύνδεση των δύο κτιρίων με στεγασμένο διάδρομο. Ο μεταλλικός στεγασμένος διάδρομος ενοποιεί συνθετικά το νέο κτίριο με το υφιστάμενο δικαστικό μέγαρο. Είναι υπερυψωμένος επάνω από την επιφάνεια του εδάφους και στηρίζεται σε κεκλιμένα μεταλλικά υποστυλώματα. Οι κατακόρυφες μεταλλικές περσίδες ολοκληρώνουν την αίσθηση της ημιυπαίθριας στοάς.

APXITEKTONIKH MEΛETH ΚΑΙ ΕΠΙΒΛΕΨΗ: VARDAS STUDIO, ΑΝΔΡΕΑΣ ΒΑΡΔΑΣ, BIRUTE VARDA

ΦΩΤΟΓΡΑΦΙΕΣ: ΜΑΡΙΑ ΕΥΘΥΜΙΟΥ

1 vardas



  • Second Text:

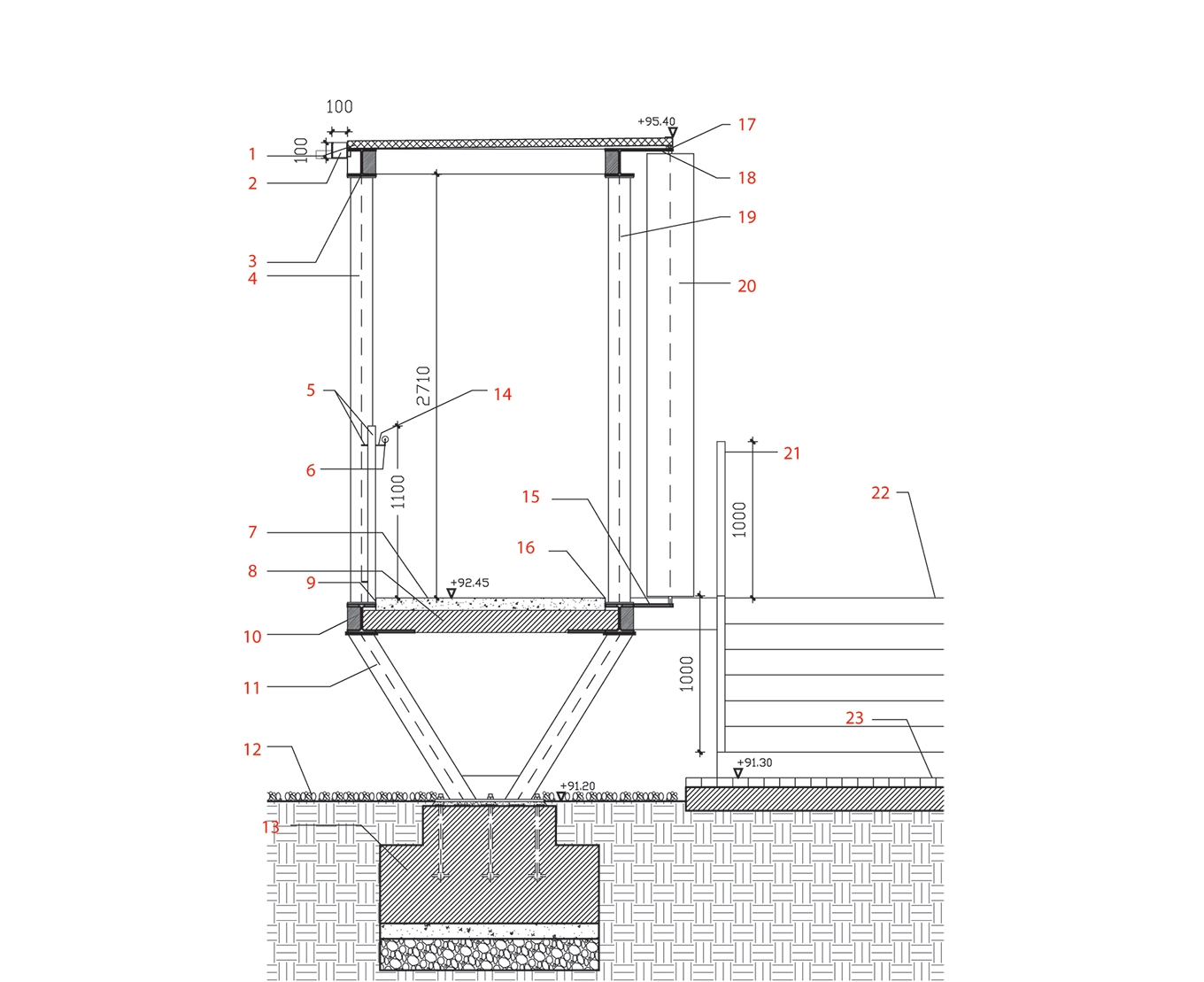

    Κατασκευαστική λεπτομέρεια του στεγασμένου διαδρόμου

    1. Πέτασμα μορφής σάντουϊτς, 50 mm.
    2. Μεταλλικό γαλβανιζέ κανάλι υδρορρόης.
    3. HEA 180.
    4. CHS 140, λευκή ματ αντιοξειδωτική βαφή.
    5. Λευκή γαλβάνιζέ μεταλλική φλάντζα 40 x 6 (mm) ανά 100 - 70 - 50 mm.
    6. Λευκός γαλβάνιζέ μεταλλικός σωλήνας 40 mm ανά 100 - 70 - 50 mm.
    7. Σκυρόδεμα με αρμούς από γρανίτη 2 cm.
    8. Σκυρόδεμα.
    9. Φλάντζα αλουμίνιου, ύψους 40 mm.
    10. HEB 180 με λευκή ματ, αντιοξειδωτική βαφή.
    11. CHS 140 mm με λευκή ματ, αντιοξειδωτική βαφή.
    12. Χαλίκια.
    13. Βάση από σκυρόδεμα.
    14. Γαλβάνιζέ μεταλλική γωνία 40 x 60 (mm) ανά 1 m.
    15. Φλάντζα με λευκή ματ αντιοξειδωτική βαφή.
    16. Φλάντζα αλουμινίου ύψους 40 mm με ματ αντιοξειδωτική βαφή.
    17. Φλάντζα με λευκή ματ αντιοξειδωτική βαφή.
    18. Επένδυση αλουμινίου σε λευκό χρώμα.
    19. CHS 140 mm με λευκή ματ, αντιοξειδωτική βαφή.
    20. Σταθερές περσίδες αλουμινίου σε λευκό χρώμα, 300 x 50 x 2820 (mm).
    21. Μεταλλικό κιγκλίδωμα.
    22. Τριφτό - σκυρόδεμα.
    23. Κυβόλιθοι σε σκούρο γκρι χρώμα, 10 x 10 x 6 (cm) και σκυρόδεμα.
