Μεταλλικός πρόβολος σε αστική κατοικία στο Χαλάνδρι

Ογκοπλαστικά η μορφή του κτιρίου διαμορφώνεται με σαφήνεια από δύο κυρίαρχους όγκους, έναν κατακόρυφο και πιο διαπερατό, με μεγάλες γυάλινες επιφάνειες, που "διαβάζεται" στο ισόγειο και στο δεύτερο όροφο, και έναν οριζόντιο, περισσότερο συμπαγή όγκο, που προβάλλεται στο ενδιάμεσο επίπεδο του πρώτου ορόφου, δημιουργώντας μια αίσθηση αιώρησης. Ο προβολικός όγκος του πρώτου ορόφου δημιουργεί ένα φιλόξενο εξωτερικό σκιασμένο χώρο σε συνέχεια με το κυρίως καθιστικό.
Για τη βέλτιστη υλοποίηση της αρχιτεκτονικής λύσης επιλέχθηκε μια σύμμεικτη κατασκευή σκυροδέματος με μεταλλικούς προβόλους. Στην κατασκευή του προβόλου χρησιμοποιήθηκε ελαφροσκυρόδεμα επάνω στο μεταλλικό σκελετό και η τελική επιφάνεια επιστρώθηκε με γρανιτοπλακάκια, ενώ όλη η κατασκευή εξωτερικά φέρει θερμομόνωση πάχους 2 cm με τελείωμα έγχρωμου επιχρίσματος.

ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ: ΧΑΔΙΩΣ & ΣΥΝΕΡΓΑΤΕΣ
ΦΩΤΟΓΡΑΦΙΕΣ: ΜΙΛΤΙΑΔΗΣ ΙΓΓΛΕΖΟΣ

2 MG 4447

  • Second Text:

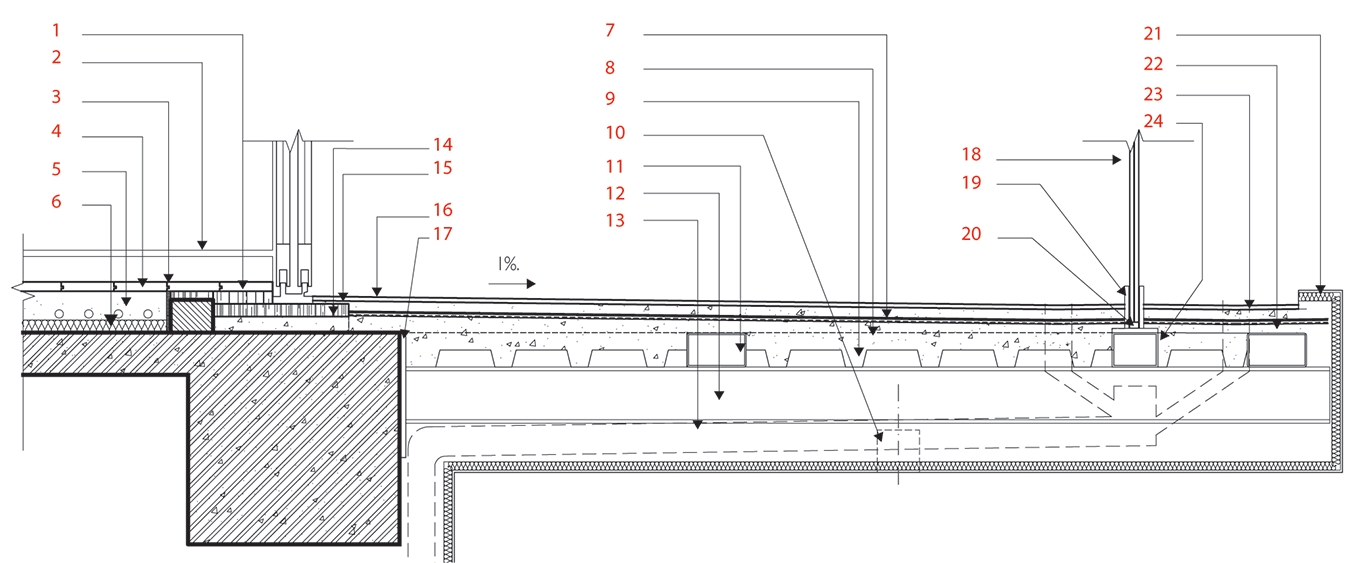

    Κατασκευαστική λεπτομέρεια μεταλλικού προβόλου

    1. Μάρμαρο επιπεδοποίησης της ενδοδαπέδιας θέρμανσης.
    2. Σκοτία επάνω από περιμετρικό αρμοκάλυπτρο.
    3. Αυτοκόλλητη περιμετρική ταινία από διογκωμένο πολυαιθυλένιο.
    4. Λωρίδες ξυλείας τριών στρώσεων, πάχους 22 mm.
    5. Θερμαινόμενο τσιμεντοκονίαμα.
    6. Πλάκες διογκωμένης πολυστερίνης.
    7. Τσιμεντοκονίαμα.
    8. Ελαφροσκυρόδεμα ρύσεων.
    9. Ελαφροσκυρόδεμα.
    10. Θέση φωτιστικού σώματος, χωνευτού, χωρίς πλαίσιο.
    11. Μεταλλική διατομή RHS 140×80×6,3 (mm).
    12. Μεταλλική διατομή HEA 140.
    13. Υδρορρόη Ø75.
    14. Κατωκάσι 30 mm.
    15. Λευκό λασποκονίαμα 4 cm.
    16. Γρανιτοπλακάκι 60×60 (mm).
    17. Πλάτη στήριξης δοκού HEA 140.
    18. Υαλοπίνακας 10 + 10 mm.
    19. Μεταλλική λάμα 10×100 (mm) για τη στήριξη των υαλοπινάκων.
    20. Κορδόνι σιλικόνης.
    21. Εξωτερική θερμομόνωση 20 mm.
    22. Μεταλλική διατομή RHS 140×80×6,3 (mm).
    23. Γρανιτοπλακάκι 60×60 (mm).
    24. Μεταλλική διατομή RHS 140×80×6,3 (mm).
