Κέλυφος από λαξευμένο σκυρόδεμα

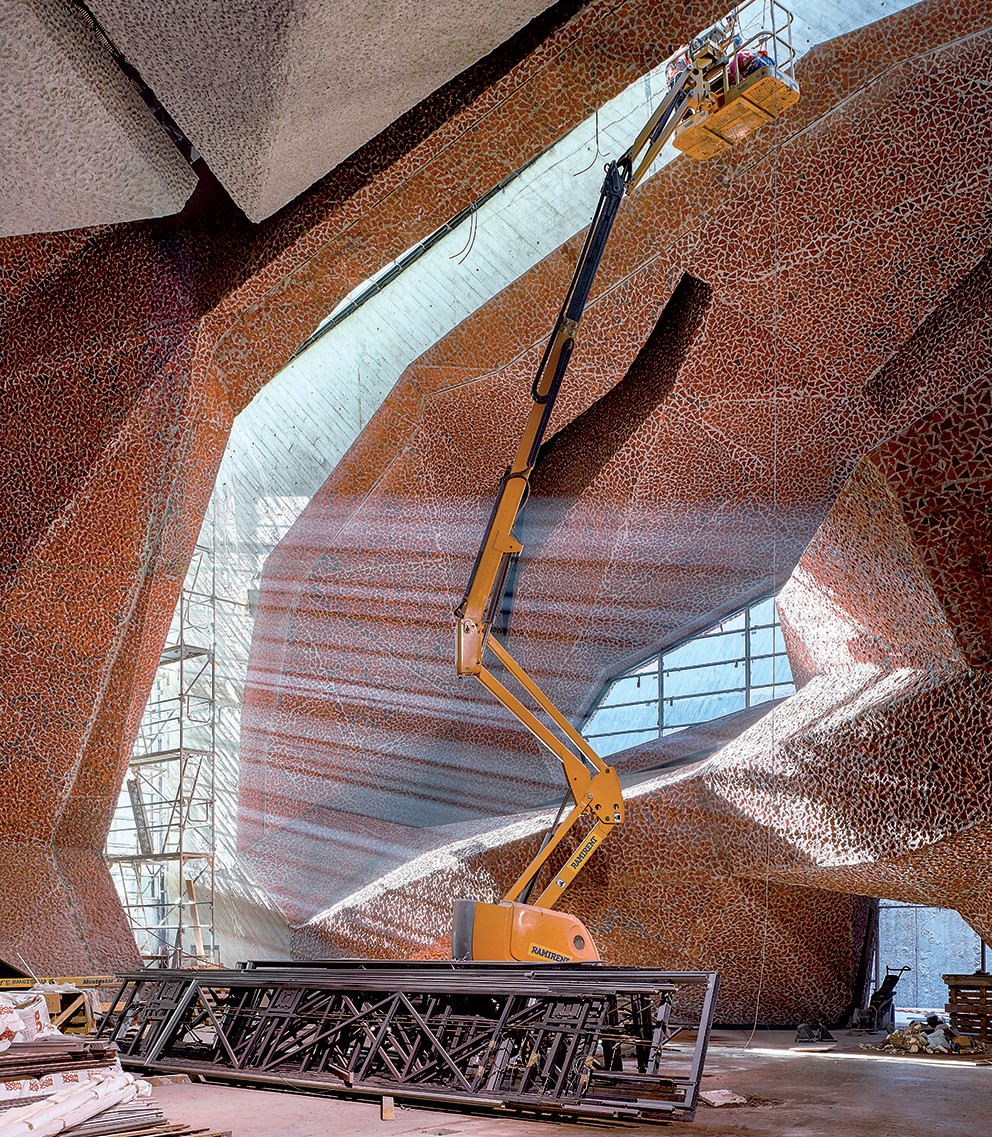

Το εξωτερικό του κτιρίου "CKK Jordanki" στο Τόρουν της Πολωνίας είναι κατασκευασμένο από ανοιχτόχρωμο εμφανές σκυρόδεμα. Στο σκυρόδεμα χρησιμοποιείται μια τεχνική που επινόησε ο αρχιτέκτονας του έργου Fernando Menis, η οποία ονομάζεται "Picado" και εφαρμόζεται με την ανάμειξη σκυροδέματος με άλλα υλικά και κατόπιν με τη λάξευση της επιφάνειας, ώστε να εμφανιστούν τα αναμειγμένα υλικά. Στο συγκεκριμένο κτίριο το αποτέλεσμα της ανάμειξης σκυροδέματος με κόκκινα τούβλα δίνει μια έκφραση πειστική και ισχυρή. Σε επιλεγμένα σημεία, κυρίως όπου τοποθετούνται τα ανοίγματα του κελύφους, το σκυρόδεμα λαξεύεται και αποχρώσεις του κόκκινου τούβλου εμφανίζονται ως επένδυση σ' αυτά. Η παρουσία του κόκκινου τούβλου είναι αυτή που χαρακτηρίζει επίσης τους εσωτερικούς χώρους. Επιπλέον, εκτός από την επίτευξη μιας πρωτοποριακής αισθητικής έκφρασης του σκυροδέματος, το Picado επιτρέπει και την άριστη ακουστική.

ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ: FERNANDO MENIS

ΦΩΤΟΓΡΑΦΙΑ: JACUB CERTOWICZ, IWAN BAAN

1 menis



  • Second Text:

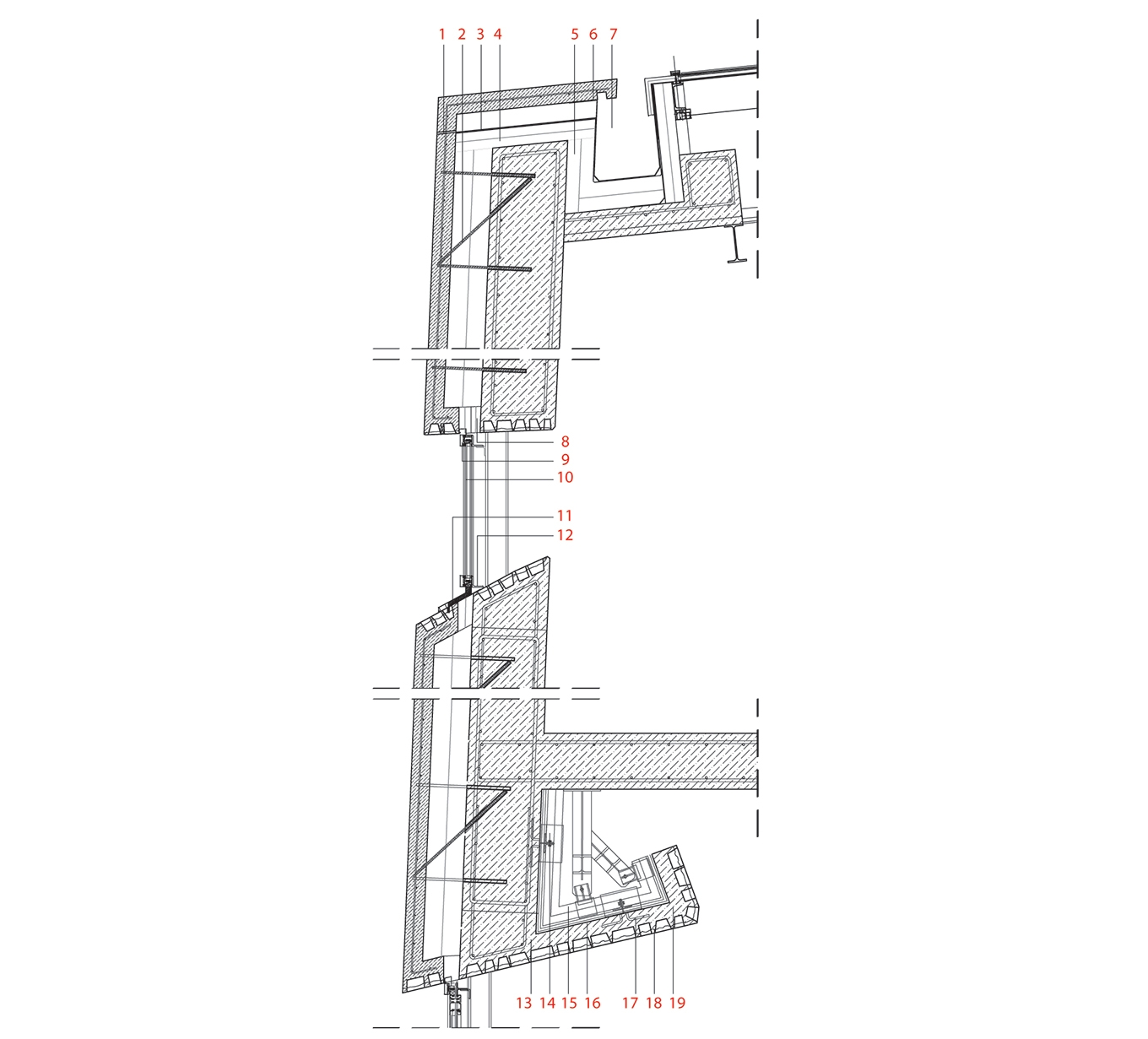

    Λεπτομέρεια πλάγιας όψης

    1. Οπή, διαμέτρου 2 cm, για διαφυγή νερού.
    2. Αγκυρώσεις από ίνες γυαλιού, διαμέτρου 12 mm.
    3. Ασφαλτική στρώση.
    4. Θερμομονωτικό αφρώδες γυαλί, 10 cm.
    5. Πετροβάμβακας, 15 cm.
    6. Επίστεψη από προκατασκευασμένη πλάκα σκυροδέματος.
    7. Αύλακας απορροής.
    8. Πετροβάμβακας.
    9. Κούφωμα αλουμινίου.
    10. Γυαλί με αεροθάλαμο 4+16+4 mm.
    11. Τεμάχια από λαμαρίνα με σύστημα θερμομόνωσης σύμφωνα με το σύστημα Jansen.
    12. Προφίλ δομικού χάλυβα S275L Μ, 60 x 60 (mm).
    13. Σκυρόδεμα σε καλούπι στο σύστημα ''Picado'' μαζί με χώρο αναμονής για υπερχείλιση.
    14. Σύστημα στερέωσης ''Picado''.
    15. Προφίλ σωλήνα διαμέτρου 8 cm, εφαρμοσμένο κάθε 120 cm για στερέωση ''Picado''.
    16. Κατασκευή στήριξης σκυροδέματος.
    17. Σύστημα στερέωσης ''Picado''.
    18. Αφαίρεση επιφανειακού στρώματος από ανανεωμένο σκυρόδεμα με τούβλα συνθλιμμένα από μηχανικά στοιχεία για το τελείωμα.
    19. Αναμειγμένο σκυρόδεμα με τεμαχισμένα τούβλα ''Picado'', 14 cm.
