Δικέλυφη τοιχοποιία με εξωτερική θερμομόνωση

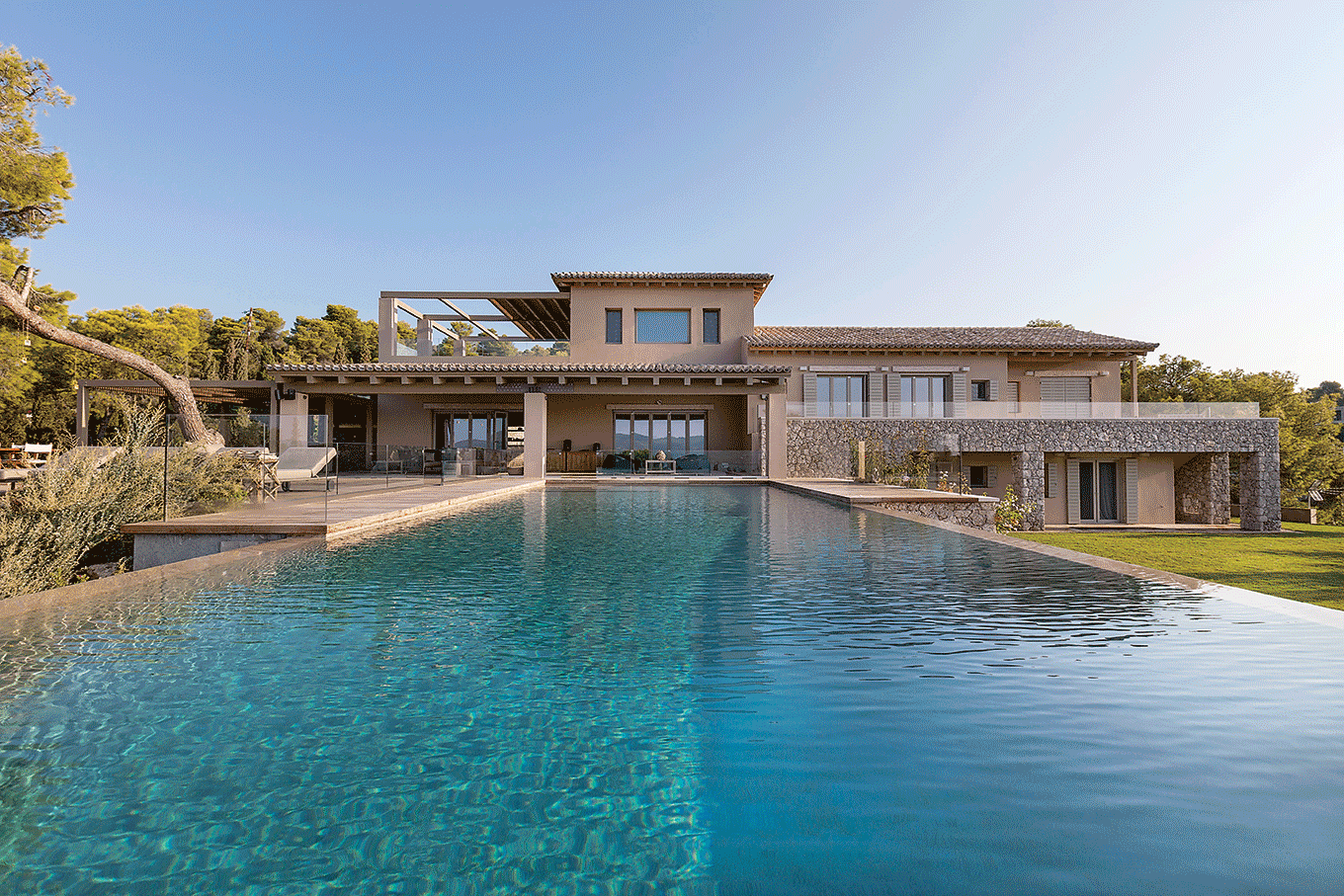

Ο σχεδιασμός της κατοικίας βασίζεται σε βιοκλιματικές αρχές. Ο προσανατολισμός των ανοιγμάτων σε κατεύθυνση βορρά - νότου και η διαμπερής τοποθέτησή τους επιτυγχάνει φυσικό δροσισμό. Επιπροσθέτως, στον υπαίθριο χώρο και σε επαφή με το κτίριο προς το νότο δημιουργούνται πολλαπλοί σκιασμένοι χώροι για την προστασία του κελύφους από το νοτιοδυτικό ήλιο. Σ’ αυτούς τους χώρους τοποθετούνται ανεμιστήρες για την κυκλοφορία του αέρα. Στους κύριους χώρους διαβίωσης τοποθετείται ενδοδαπέδια θέρμανση με αντλία θερμότητας, που επιτρέπει και τον τεχνητό δροσισμό τους ζεστούς μήνες. Η θερμοκρασία ελέγχεται από ηλεκτρονικό σύστημα αντιστάθμισης.
Στο κτίριο εφαρμόζεται εξωτερική θερμομόνωση, πάχους 10 cm, με οργανικό επίχρισμα, ενώ ανάμεσα στις δύο στρώσεις της τοιχοποιίας δημιουργείται διάκενο, που βελτιώνει επίσης τη θερμική συμπεριφορά του κελύφους. Ταυτοχρόνως γίνεται επιμελημένη αποφυγή θερμογεφυρών από το στάδιο της μελέτης.

ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ: GEM ARCHITECTS
ΦΩΤΟΓΡΑΦΙΑ: ΚΩΣΤΑΣ ΒΕΡΓΑΣ

2 MG 68130



  • Second Text:

    Κατακόρυφη τομή

    1. Πέτσωμα από σουηδική ξυλεία, πάχους 20 mm.
    2. Αφρώδης εξηλασμένη πολυστερίνη, πάχους 70 mm.
    3. Ασφαλτόπανο με ψηφίδα, πάχους 6 mm.
    4. Βυζαντινό κεραμίδι, πεπαλαιωμένο, τοποθετημένο με κονίαμα.
    5. Ξύλινες δοκίδες 120 × 90 (mm).
    6. Ξύλινα δοκάρια σύνθετης ξυλείας 150 × 220 (mm).
    7. Εξωτερική θερμομόνωση με διογκωμένη πολυστερίνη, πάχους 100 mm.
    8. Οπλισμένο σκυρόδεμα.
    9. Οπτοπλινθοδομή.
    10. Επίχρισμα.
    11. Ελαφρά οπλισμένο σκυρόδεμα.
    12. Ξύλινα κουφώματα με δίδυμους θερμομονωτικούς υαλοπίνακες.
    13. Τσιμεντοκονίαμα.
    14. Επιχωμάτωση με σκύρα.
    15. Φύλλο νάιλον.
    16. Διογκωμένη πολυστερίνη, πάχους 200 mm.
    17. Διογκωμένη πολυστερίνη, πάχους 50 mm.
    18. Σωληνώσεις ενδοδαπέδιας θέρμανσης.
    19. Ενισχυμένο τσιμεντοκονίαμα με πρόσμεικτα (θερμομπετόν).
    20. Πλακόστρωση με πέτρινες πλάκες.
    21. Αρμός διαστολής που γεμίζει με πολυουρεθανική μαστίχη.
    22. Επιχωμάτωση με προϊόντα εκσκαφής, καλά συμπυκνωμένα.
    23. Διπλή επάλειψη με στεγανοποιητικό κονίαμα τσιμεντοειδούς βάσης.
    24. Γεωύφασμα.
    25. Διάτρητος αποστραγγιστικός σωλήνας.
