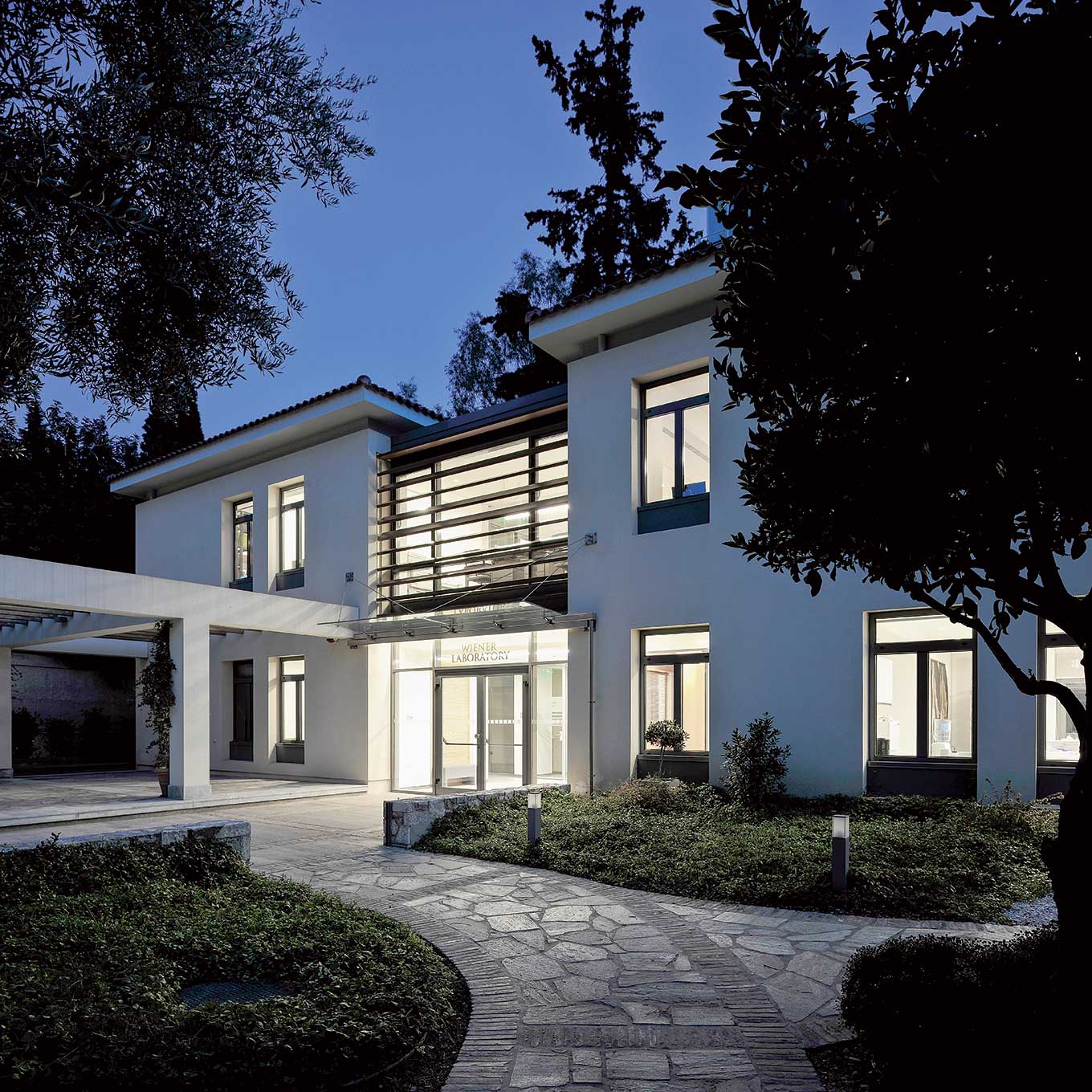

Γυάλινη όψη με ξύλινες περσίδες σε εργαστήριο αρχαιολογικών επιστημών
Το νέο κτίριο, που στεγάζει το εργαστήριο "Malcolm H. Wiener" της Αμερικανικής Σχολής Κλασικών Σπουδών στην Αθήνα, διασπάται σε δύο ανεξάρτητους όγκους, οι οποίοι φέρουν κεραμοσκεπή και ενοποιούνται μορφολογικά και λειτουργικά μέσω ενός μικρότερου όγκου με επίπεδη οροφή και διαφανείς όψεις. Σ’ αυτό το χαμηλότερο κεντρικό πυρήνα με τη γυάλινη πρόσοψη, οργανώνεται η κεντρική είσοδος και η υποδοχή, ενώ στο επίπεδο του ορόφου, εξωτερικά του γυάλινου όγκου με τους τριπλούς ενεργειακούς υαλοπίνακες, τοποθετήθηκαν ξύλινες περσίδες σε οδηγό επί μεταλλικής διατομής. Τέλος, στα δάπεδα έγινε χρήση βινυλικής επίστρωσης με μία χάραξη εναλλαγής χρωματισμών.
ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ & ΕΠΙΒΛΕΨΗ: Κ. ΚΥΡΙΑΚΙΔΗΣ & ΣΥΝΕΡΓΑΤΕΣ και X2ARCHITECTURE
ΦΩΤΟΓΡΑΦΙΑ: ΜΠΑΜΠΗΣ ΛΟΥΙΖΙΔΗΣ
-
Second Text:

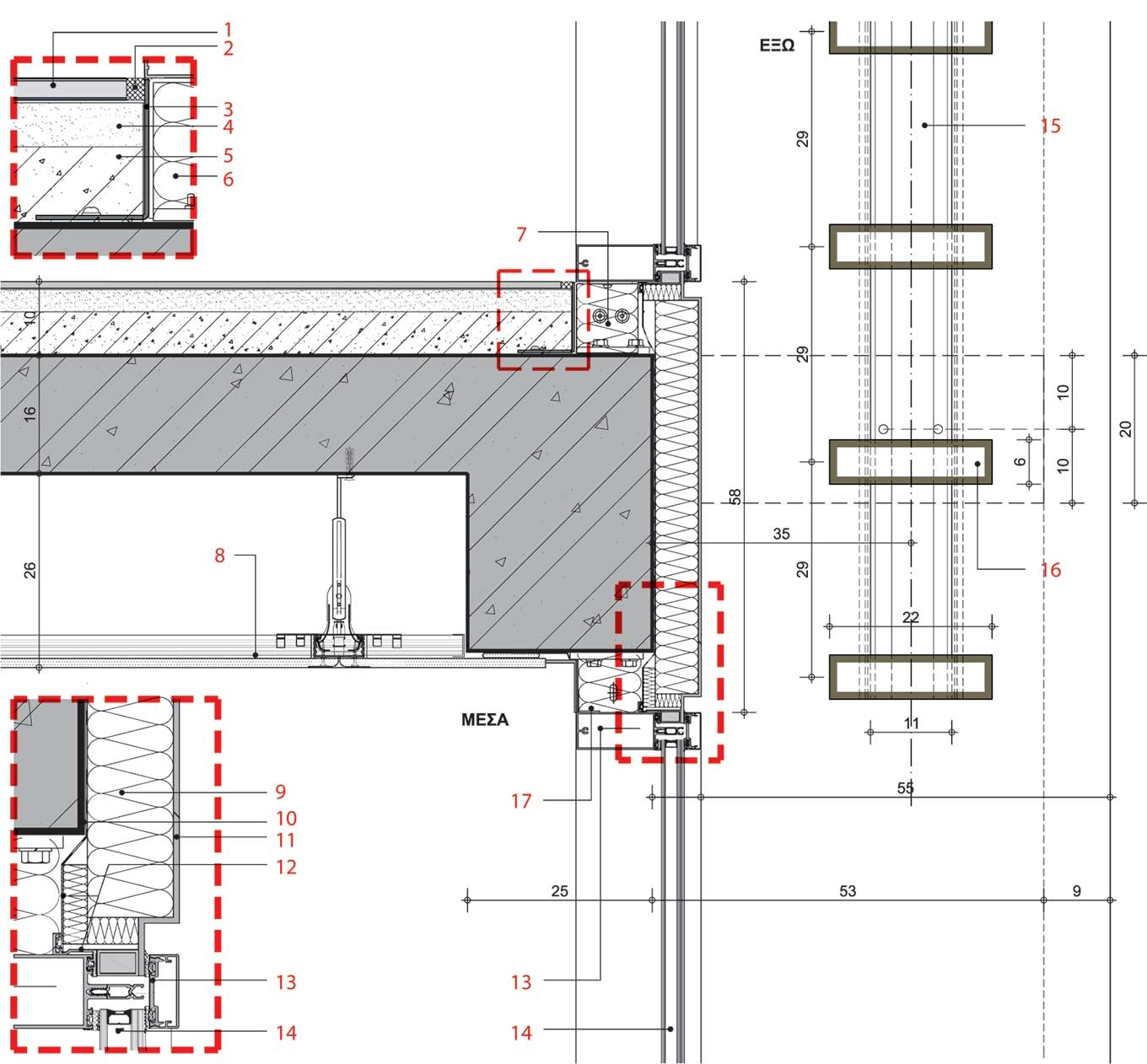

Κατασκευαστική λεπτομέρεια
1. Δάπεδο βινυλίου.
2. Πλήρωση αρμού με κορδόνι PVC.
3. Ειδικό τεμάχιο αλουμινίου, γωνία εγκιβωτισμού.
4. Τσιμεντοκονίαμα.
5. Γαρμπιλόδεμα.
6. Πλήρωση με πυροφραγές υλικό.
7. Στήριγμα τραβέρσας υαλοπετάσματος.
8. Ψευδοροφή γυψοσανίδας ισόπεδου σκελετού.
9. Μονωτικές πλάκες.
10 Μεμβράνη βουτυλίου.
11. Μεταλλικό φύλλο.
12. Ειδικά τεμάχια στεγανοποίησης, στήριξης.
13. Οριζόντια τραβέρσα υαλοπετάσματος.
14. Ενεργειακός τριπλός υαλοπίνακας.
15. Οδηγός περσίδων επί μεταλλικής διατομής.
16. Ξύλινες περσίδες.
17. Γωνία κρυφής στήριξης τραβέρσας υαλοπετάσματος.
