Επί τόπου και εργαστηριακοί έλεγχοι σε υφιστάμενες κατασκευές – Στατικές μελέτες ενίσχυσης και επάρκειας

Οι μελέτες στατικής επάρκειας και οι ενισχύσεις υφιστάμενων κατασκευών καταλαμβάνουν τα τελευταία χρόνια ένα όλο και μεγαλύτερο κομμάτι στις εργασίες πολιτικού μηχανικού αφού ακολουθούν και συνοδεύουν την σύγχρονη τάση και ανάγκη που υπαγορεύει την αναβάθμιση – αρχιτεκτονικά, λειτουργικά και ενεργειακά – υφιστάμενων κατασκευών.

Το γραφείο CK – Structural Engineering Consultants αναλαμβάνει την εκτέλεση όλων των απαραίτητων επί τόπου και εργαστηριακών ελέγχων για τον προσδιορισμό των μηχανικών χαρακτηριστικών των υλικών και των λεπτομερειών όπλισης και δόμησης καθώς και τη μελέτη επάρκειας και ενίσχυσης σε υφιστάμενα κτίρια από οπλισμένο σκυρόδεμα ή φέρουσα τοιχοποιία.

Διερευνητικές εργασίες

Για την διενέργεια μελέτης στατικής επάρκειας και ενίσχυσης είναι υποχρεωτική η συλλογή μίας σειράς αναγκαίων πληροφοριών που σχετίζεται με την ποιότητα των υφιστάμενων υλικών καθώς και με την γεωμετρική και οπλισμική αποτύπωση του φέροντος οργανισμού. Το ελάχιστο πλήθος των απαραίτητων διερευνητικών εργασιών είναι σαφώς ορισμένο από τις διατάξεις του Κανονισμού Επεμβάσεων (ΚΑΝ.ΕΠΕ) και του Κανονισμού για Αποτίμηση και Δομητικές Επεμβάσεις Τοιχοποιίας (ΚΑΔΕΤ), ανάλογα και με την επιθυμητή Στάθμη Αξιοπιστίας Δεδομένων (ΣΑΔ). Οι έλεγχοι διακρίνονται σε καταστροφικούς και σε μη-καταστροφικούς.

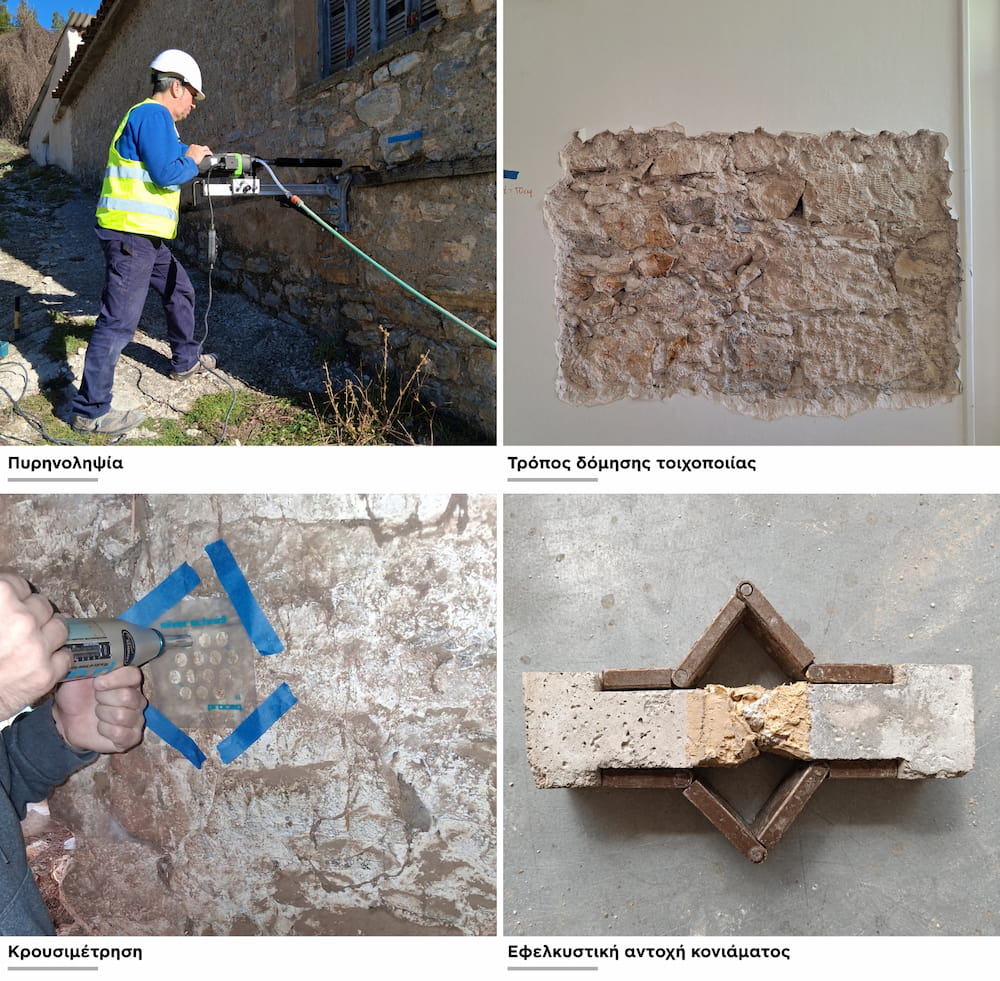

Στους καταστροφικούς, μεταξύ άλλων, συγκαταλέγονται:

• οι πυρηνοληψίες (λήψη κυλινδρικών πυρήνων από δομικά στοιχεία για τον καθορισμό της θλιπτικής αντοχής του σκυροδέματος ή της τοιχοποιίας) και
• τα «χαντρώματα» (διενέργεια τομής για αποκάλυψη οπλισμού – εξακρίβωση ποιότητας χάλυβα και οπλισμικών λεπτομερειών ή το σύστημα δόμησης φέρουσας τοιχοποιίας).

Στους μη καταστροφικούς ελέγχους, μεταξύ άλλων,  συγκαταλέγονται:

• οι κρουσιμετρήσεις (χρήση κρουσιμέτρου για τον καθορισμό της θλιπτικής αντοχής του σκυροδέματος ή της τοιχοποιίας) και
• οι σαρώσεις οπλισμού (χρήση σαρωτή για την ανίχνευση οπλισμού σε φέροντα δομικά στοιχεία από οπλισμένο σκυρόδεμα).

Μελέτη επάρκειας και ενίσχυσης κατασκευών

Η μελέτη στατικής επάρκειας υφιστάμενων κατασκευών είναι, υπό προϋποθέσεις, υποχρεωτική σε περιπτώσεις τακτοποιήσεων αυθαίρετων κατασκευών, σε περιπτώσεις προσθήκης ή αλλαγής χρήσης καθώς και σε περιπτώσεις σεισμόπληκτων ή πυρόπληκτων κτιρίων.

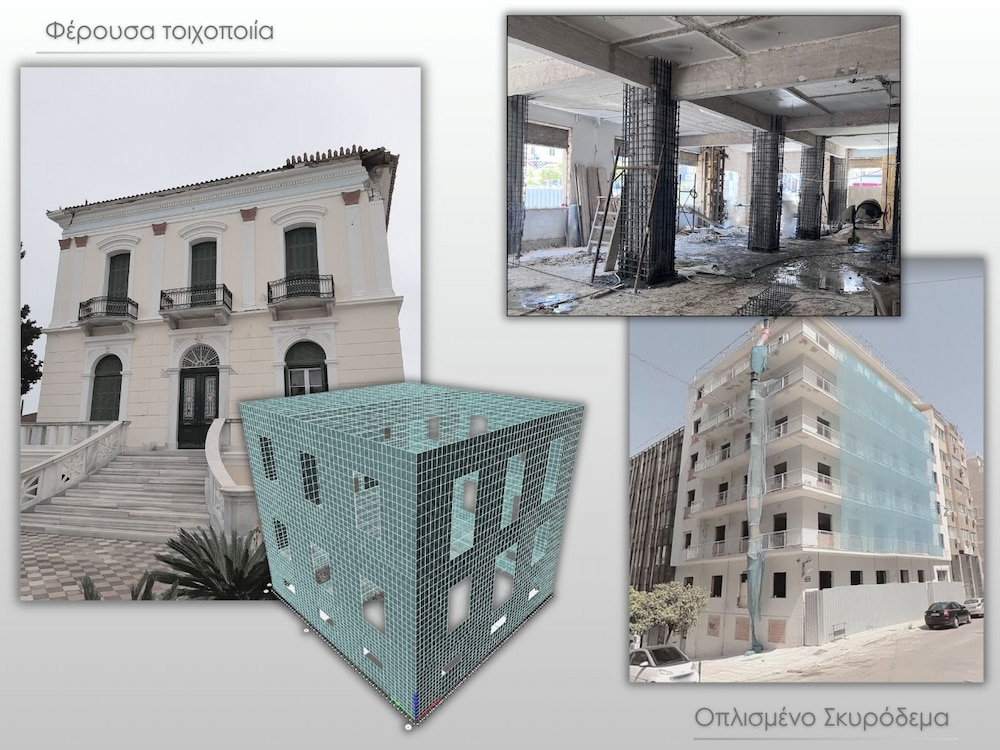

Η μελέτη στατικής επάρκειας οδηγεί συχνά στην απαίτηση ενισχύσεων του φέροντος οργανισμού. Η ενίσχυση μπορεί να πραγματοποιηθεί με πολλές διαφορετικές τεχνικές ανάλογα με τον φέροντα οργανισμό αλλά και τον χαρακτήρα της κατασκευής (πχ κατασκευή μνημειακού χαρακτήρα).

Για κατασκευές με φέροντα οργανισμό από Οπλισμένο Σκυρόδεμα μπορούν ενδεικτικά να εφαρμοστούν:

• οι “παραδοσιακές μέθοδοι” όπως μανδύες από έγχυτο ή εκτοξευόμενο σκυρόδεμα (gunite)
• οι “σύγχρονες” μέθοδοι όπως η εφαρμογή μανδύα ή ελασμάτων Ινοπλισμένων Πολυμερών (FRP)
• άλλες τεχνικές όπως η τοιχωματοποίηση και εμφάτνωση πλαισίων αλλά και η ενσωμάτωση μεταλλικών στοιχείων

Για κατασκευές με φέροντα οργανισμό από Φέρουσα Τοιχοποιία μπορούν ενδεικτικά να εφαρμοστούν:

• μονόπλευροι ή δίπλευροι μανδύες από εκτοξευόμενο σκυρόδεμα (gunite)
• ομογενοποίηση μάζας (ενέματα) σε συνδυασμό ή όχι με αρμολόγημα ή βαθύ αρμολόγημα
• συστήματα Υφασμάτων / Ινοπλεγμάτων Ανόργανης Μήτρας (ΥΑΜ/ΙΑΜ)

Εργασίες που αναλαμβάνει το γραφείο CK – Structural Engineering Consultants:

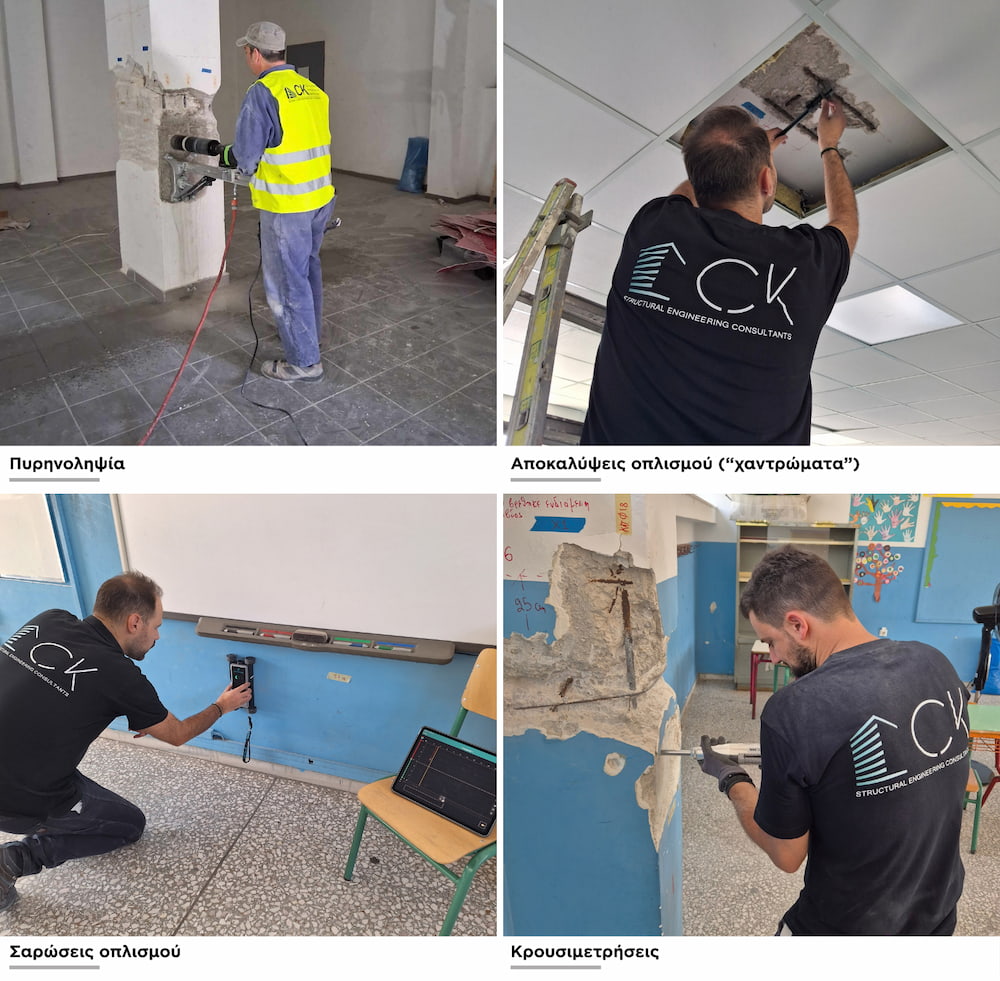

• Στατική αποτύπωση υφιστάμενης κατασκευής που περιλαμβάνει την γεωμετρική και οπλισμική αποτύπωση του φέροντος οργανισμού
• Σαρώσεις σε στοιχεία οπλισμένου σκυροδέματος για τον εντοπισμό ράβδων οπλισμού
• Αποκαλύψεις οπλισμού (χαντρώματα) σε στοιχεία σκυροδέματος και προσδιορισμός τρόπου δόμησης σε στοιχεία τοιχοποιίας
• Πυρηνοληψία σε στοιχεία σκυροδέματος και τοιχοποιίας και προσδιορισμός θλιπτικής αντοχής σε αναγνωρισμένο εργαστήριο
• Εκτέλεση κρουσιμετρήσεων σε στοιχεία σκυροδέματος και τοιχοποιίας
• Μέτρηση βάθους ενανθράκωσης σε στοιχεία σκυροδέματος
• Οπτική αναγνώριση και χαρακτηρισμός ποιότητας οπλισμού
• Συλλογή δειγμάτων κονιάματος και προσδιορισμός εφελκυστικής αντοχής με την μέθοδο των θραυσμάτων σε αναγνωρισμένο εργαστήριο
• Χαρακτηρισμός υλικών (πχ λίθων και συνδετικού κονιάματος) με την μέθοδο Περιθλασιμετρίας Ακτίνων X (X.R.D) σε αναγνωρισμένο εργαστήριο με μεγάλη εφαρμογή σε κτίρια από φέρουσα τοιχοποιία
• Σύνταξη αναλυτικού τεύχους αποτελεσμάτων μετά από κατάλληλη επεξεργασία των δεδομένων
• Σύνταξη αναλυτικών σχεδίων στατικής αποτύπωσης
• Σύνταξη μελέτης στατικής επάρκειας κατά ΚΑΝ.ΕΠΕ και ΚΑΔΕΤ
• Σύνταξη μελέτης στατικής ενίσχυσης κατά ΚΑΝ.ΕΠΕ και ΚΑΔΕΤ

Ενδεικτικά πρόσφατα έργα που έχει αναλάβει το γραφείο CK – Structural Engineering Consultants:

• Στατική αποτύπωση, επιτόπου & εργαστηριακοί έλεγχοι, μελέτη στατικής επάρκειας & ενίσχυσης υφιστάμενου κτιρίου από φέρουσα τοιχοποιία στη Φιλόθεη
• Αποτύπωση φέροντος οργανισμού & εργαστηριακοί έλεγχοι σε υφιστάμενη νεοκλασική κατοικία από φέρουσα τοιχοποιία στο κέντρο της Αθήνας
• Επιτόπου & εργαστηριακοί έλεγχοι σε διώροφο κτίριο από φέρουσα τοιχοποιία και οπλισμένο σκυρόδεμα στη Κυλλήνη Κορίνθιας
• Στατική μελέτη επάρκειας και ενίσχυσης υφιστάμενης ιδιωτικής κλινικής από οπλισμένο σκυρόδεμα στον Πειραιά
• Αποτύπωση φέροντος οργανισμού, επιτόπου & εργαστηριακοί έλεγχοι σε διώροφο βιομηχανικό κτίριο από οπλισμένο σκυρόδεμα στον Άγ. Δημήτριο Αττικής
• Μελέτη στατικής επάρκειας και ενίσχυσης υφιστάμενης μεταλλικής στέγης σε βιομηχανικές εγκαταστάσεις στον Αγ. Στέφανο Αττικής
• Μελέτη επάρκειας και ενίσχυσης σε υφιστάμενο κτίριο από οπλισμένο σκυρόδεμα στην Αργυρούπολη Αττικής
