Δημόσια κτίρια από CLT: επειδή το Design for Assembly είναι καθοριστικής σημασίας

Παράδειγμα σχολείου στη Γερμανία

Η κατασκευή δημόσιων κτιρίων από CLT, όπως σχολεία, αμφιθέατρα και εκπαιδευτικοί χώροι, απαιτεί άριστη ισορροπία ανάμεσα στις τεχνικές επιδόσεις, τους χρόνους κατασκευής και την αξιοπιστία της διαδικασίας. Στην περίπτωση μιας νέας επέκτασης σχολικής μονάδας κοντά στο Μόναχο της Βαυαρίας, η οποία πρόκειται να φιλοξενήσει αίθουσες διδασκαλίας και αμφιθέατρα ενός Γυμνασίου, οι σχεδιαστές επικεντρώθηκαν στη συμμόρφωση με τους αυστηρούς ευρωπαϊκούς κανονισμούς: επίτευξη υψηλών ακουστικών επιδόσεων, διασφάλιση στεγανότητας στον αέρα, στο νερό και στον άνεμο, καθώς και τήρηση των ιδιαίτερα πιεσμένων χρονοδιαγραμμάτων του εργοταξίου.

Ένα πρακτικό παράδειγμα του Design for Assembly, δηλαδή του σχεδιασμού του κτηρίου και των συνδέσεων με στόχο την απλοποίηση της προκατασκευής στο εργοστάσιο, τη μείωση των επεξεργασιών στο εργοτάξιο και τη διασφάλιση γρήγορης, ελεγχόμενης και επαναλαμβανόμενης συναρμολόγησης.

Μια προσέγγιση που σήμερα θεωρείται απαραίτητη για τα δημόσια κτίρια από CLT, ιδιαίτερα ενόψει των νέων ευρωπαϊκών οδηγιών για τις ενεργειακές αποδόσεις.

Σχολεία και δημόσιες υποδομές: το κανονιστικό πλαίσιο και οι δυσκολίες

Η Ευρωπαϊκή Οδηγία για την Ενεργειακή Απόδοση των Κτηρίων (EPBD), η οποία επικαιροποιήθηκε το 2025, αποτελεί έναν από τους βασικούς πυλώνες της ευρωπαϊκής στρατηγικής για την απανθρακοποίηση του κατασκευαστικού τομέα. Ο στόχος είναι ιδιαίτερα φιλόδοξος: μείωση των εκπομπών του κατασκευαστικού τομέα κατά 60% έως το 2030, σε σύγκριση με τα επίπεδα του 2015, και επίτευξη κτηριακού αποθέματος μηδενικών εκπομπών έως το 2050. Ο κατασκευαστικός τομέας βρίσκεται στο επίκεντρο αυτής της μετάβασης:

• περίπου το 40% της ενέργειας που καταναλώνεται στην ΕΕ χρησιμοποιείται από τα κτίρια,
• πάνω από το ένα τρίτο των εκπομπών που σχετίζονται με την ενέργεια προέρχεται από τον κατασκευαστικό τομέα,
• περίπου το 85% του ευρωπαϊκού κτηριακού αποθέματος έχει κατασκευαστεί πριν από το 2000 και το 75% έχει ανεπαρκείς ενεργειακές επιδόσεις.

Προκατασκευή και συναρμολόγηση στο εργοτάξιο: προστασία CLT και μείωση χρόνων

Ένα από τα βασικά σημεία του έργου ήταν η διασφάλιση γρήγορης συναρμολόγησης στο εργοτάξιο, διατηρώντας παράλληλα το CLT προστατευμένο από την υγρασία κατά τη διάρκεια όλων των φάσεων μεταφοράς και τοποθέτησης.

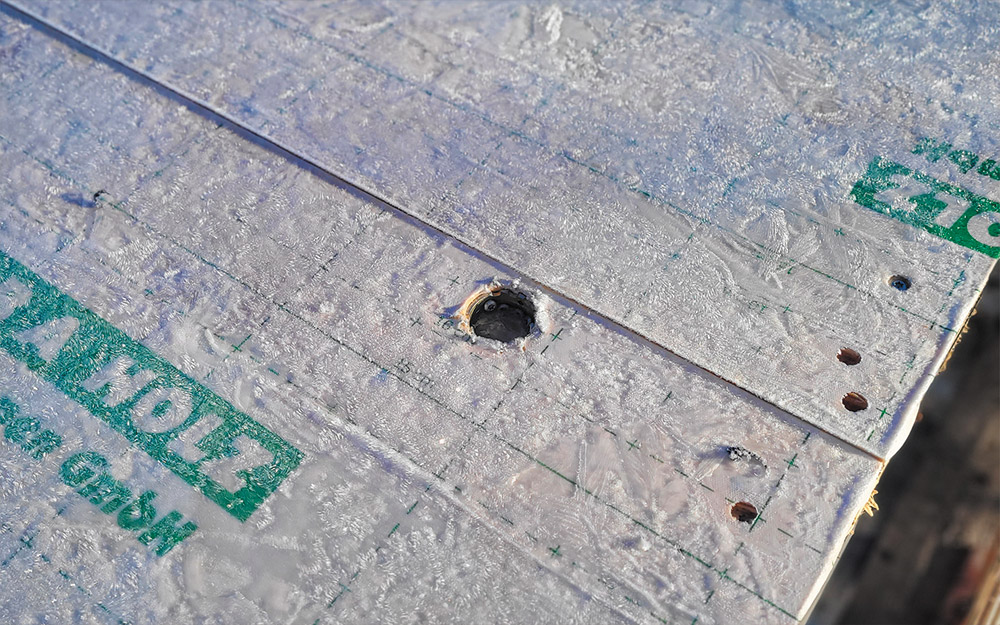

Για τον σκοπό αυτό, χρησιμοποιήθηκε η εξατομικευμένη έκδοση με το λογότυπο του κατασκευαστή του CLT για το DEFENCE ADHESIVE 200, την αυτοκόλλητη μεμβράνη Rothoblaas που έχει σχεδιαστεί για την προστασία των κατασκευαστικών στοιχείων κατά τη μεταφορά και την κατασκευή: είναι αδιάβροχη, δεν παρεμποδίζει τις εργασίες μετακίνησης και επιτρέπει στις σημάνσεις και στις οπές συναρμολόγησης τοποθέτησης να παραμένουν ορατές.

Αυτή η προσέγγιση επέτρεψε τη μείωση των μεταβλητών που σχετίζονται με τις κλιματικές συνθήκες, διατηρώντας παράλληλα τον χαρακτηριστικό ποιοτικό έλεγχο της προκατασκευής ακόμη και στη φάση της συναρμολόγησης.

Δομικές συνδέσεις και Design for Assembly: ο ρόλος του συστήματος RING

Η τεχνική καρδιά αυτού του έργου βρίσκεται στις δομικές συνδέσεις. Η Rothoblaas παρείχε ολόκληρο το στατικό σύστημα στερέωσης, μεταξύ των οποίων τα εξής:

• περίπου 1700 συνδέσμους RING,
• 1500 συνδέσμους NINO,
• Το TITAN σε διάφορες διαστάσεις και τις σχετικές δομικές βίδες.

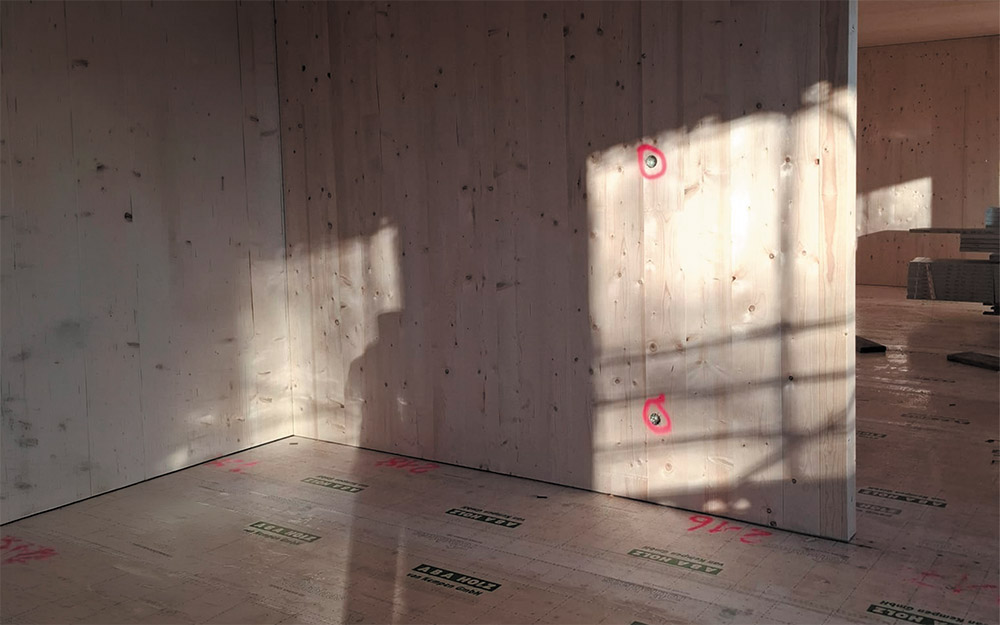

Συγκεκριμένα, ο σύνδεσμος RING αποδείχθηκε καθοριστικός για την αποτελεσματικότητα της συναρμολόγησης. Η κυκλική γεωμετρία του και η διπλή κλίση των βιδών επιτρέπουν την πλήρως χωνευτή εισαγωγή στο πάνελ, καθιστώντας τον ιδανικό για προκατασκευή στο εργοστάσιο, μεταφορά και γρήγορη συναρμολόγηση στο εργοτάξιο.

Χάρη στη δυνατότητα προεγκατάστασης στο εργοστάσιο, τα πάνελ φτάνουν στο εργοτάξιο έτοιμα για τοποθέτηση, με αποτέλεσμα να μειώνονται δραστικά οι χρόνοι συναρμολόγησης. Η εγκατάσταση πραγματοποιείται από τη μία μόνο πλευρά του τοίχου, γεγονός που απλοποιεί τις εργασίες ακόμη και σε σύνθετους χώρους, όπως σε πολυώροφα σχολικά κτίρια.

Ένα επιπλέον πλεονέκτημα είναι η δυνατότητα αποσυναρμολόγησης, η οποία συμβαδίζει με τις αρχές αντιστρεψιμότητας και βιωσιμότητας που απαιτούνται από τα σύγχρονα δημόσια κτίρια.

Ακουστική άνεση και λειτουργικές απαιτήσεις των σχολικών χώρων

Για ένα σχολικό κτίριο, η ακουστική άνεση αποτελεί βασική λειτουργική απαίτηση. Για τις αίθουσες διδασκαλίας και τα αμφιθέατρα απαιτείται αποτελεσματικός έλεγχος των δονήσεων και του θορύβου από τα βήματα.

Σε αυτό το έργο χρησιμοποιήθηκε το PIANO, ένα πιστοποιημένο ηχομονωτικό προφίλ ETA, το οποίο μειώνει τις δονήσεις και βελτιώνει την ακουστική άνεση τόσο σε ελαφριά δάπεδα όσο και σε κτίρια CLT που υπόκεινται σε υψηλά φορτία. Διαθέσιμο σε διάφορες εκδόσεις και γεωμετρίες, το PIANO παρείχε τη δυνατότητα προσαρμογής της λύσης στο προβλεπόμενο φορτίο, διατηρώντας παράλληλα τη συνέχεια των επιδόσεων σε ολόκληρη τη δομή.

Το έργο αυτό αποτελεί ένα πρακτικό παράδειγμα του πώς ένα δημόσιο κτίριο από CLT μπορεί να ανταποκριθεί στις νέες απαιτήσεις των ευρωπαϊκών κανονισμών μέσω ολοκληρωμένης προσέγγισης του Design for Assembly.

Σε σύνθετα κτίρια, ο σχεδιασμός με γνώμονα τη συναρμολόγηση δεν είναι απλώς επιλογή, αλλά απαραίτητη προϋπόθεση για τη διασφάλιση ποιότητας, αντοχής και ελέγχου της κατασκευαστικής διαδικασίας.

Επικοινωνήστε με τον πλησιέστερο σύμβουλό μας: www.rothoblaas.com/contacts
Κατασκευαστής: Holzbau Spiegl
Κατασκευή CLT και σχεδιασμός: ABA Holz van Kempen
