Επένδυση όψης με πετάσματα αλουμινίου & πλακίδια

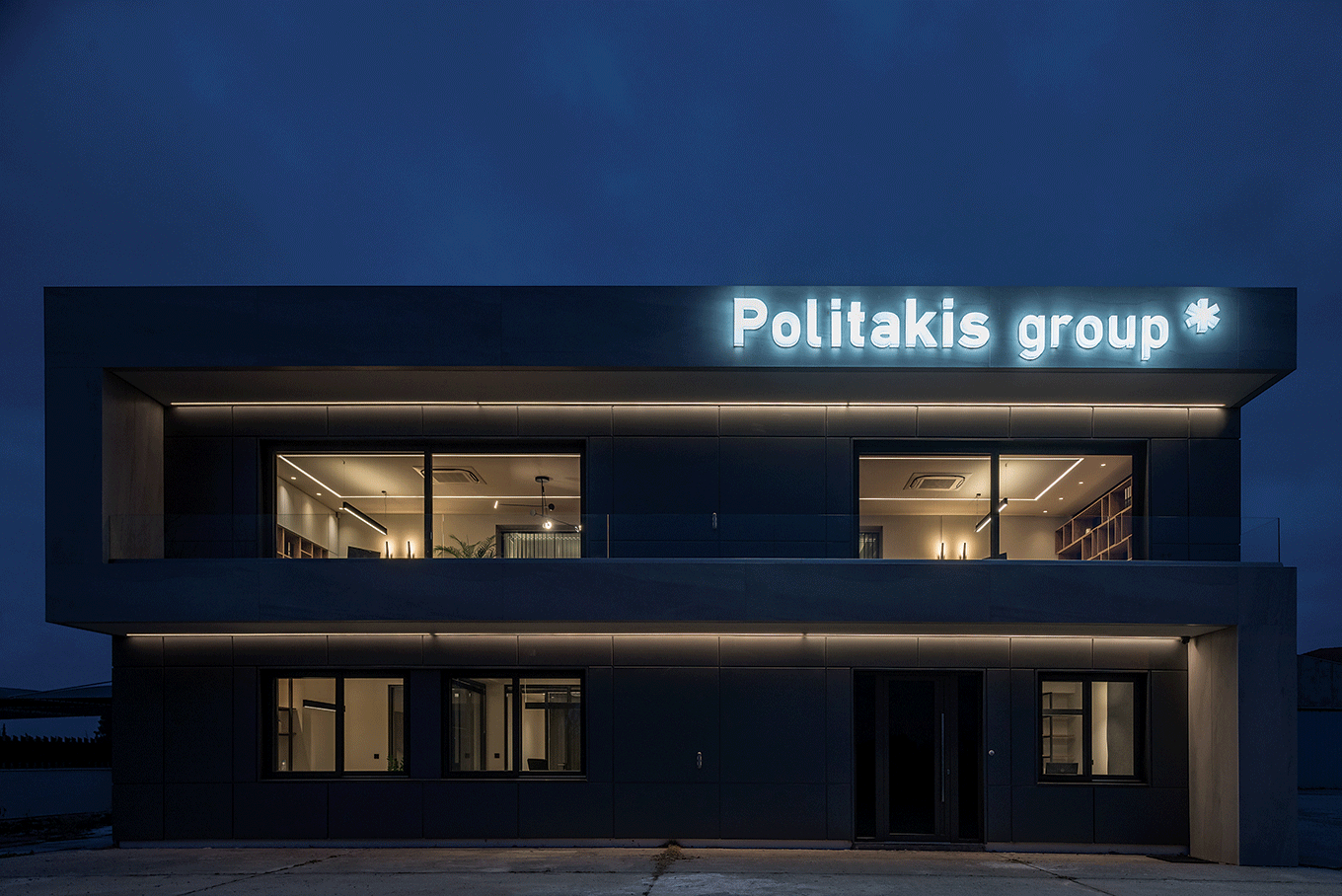

Πρόκειται για ανακαίνιση κτιρίου γραφείων στην περιοχή του Δήμου Θέρμης στη Θεσσαλονίκη. Το κτίριο αποτελείται από δύο επίπεδα και έχει συνολικό εμβαδό περίπου 300 m². Σκοπός του αρχιτεκτονικού σχεδιασμού υπήρξε η αισθητική και λειτουργική αναβάθμιση των κτιριακών χώρων σε συνδυασμό με τη βελτίωση του εργασιακού περιβάλλοντος, την ενσωμάτωση νέων τεχνολογιών και τη μείωση της κατανάλωσης ενέργειας.
Οι εξωτερικές όψεις του κτιρίου επενδύονται με σύνθετα πετάσματα αλουμινίου και πλακίδια μεγάλων διαστάσεων 300 × 100 (cm). Τα πετάσματα αλουμινίου αναρτώνται σε μεταλλικό σκελετό διαστάσεων 40 × 40 (mm). Τα πλακίδια αναρτώνται σε μεταλλικό σκελετό διαστάσεων 60 × 40 (mm) με εφαρμογή πολυουρεθανικής σιλικόνης.
Αρχιτεκτονικός σχεδιασμός: TAKA + PARTNERS
Φωτογραφίες: Giorgos Sfakianakis Photography
-
Second Text:

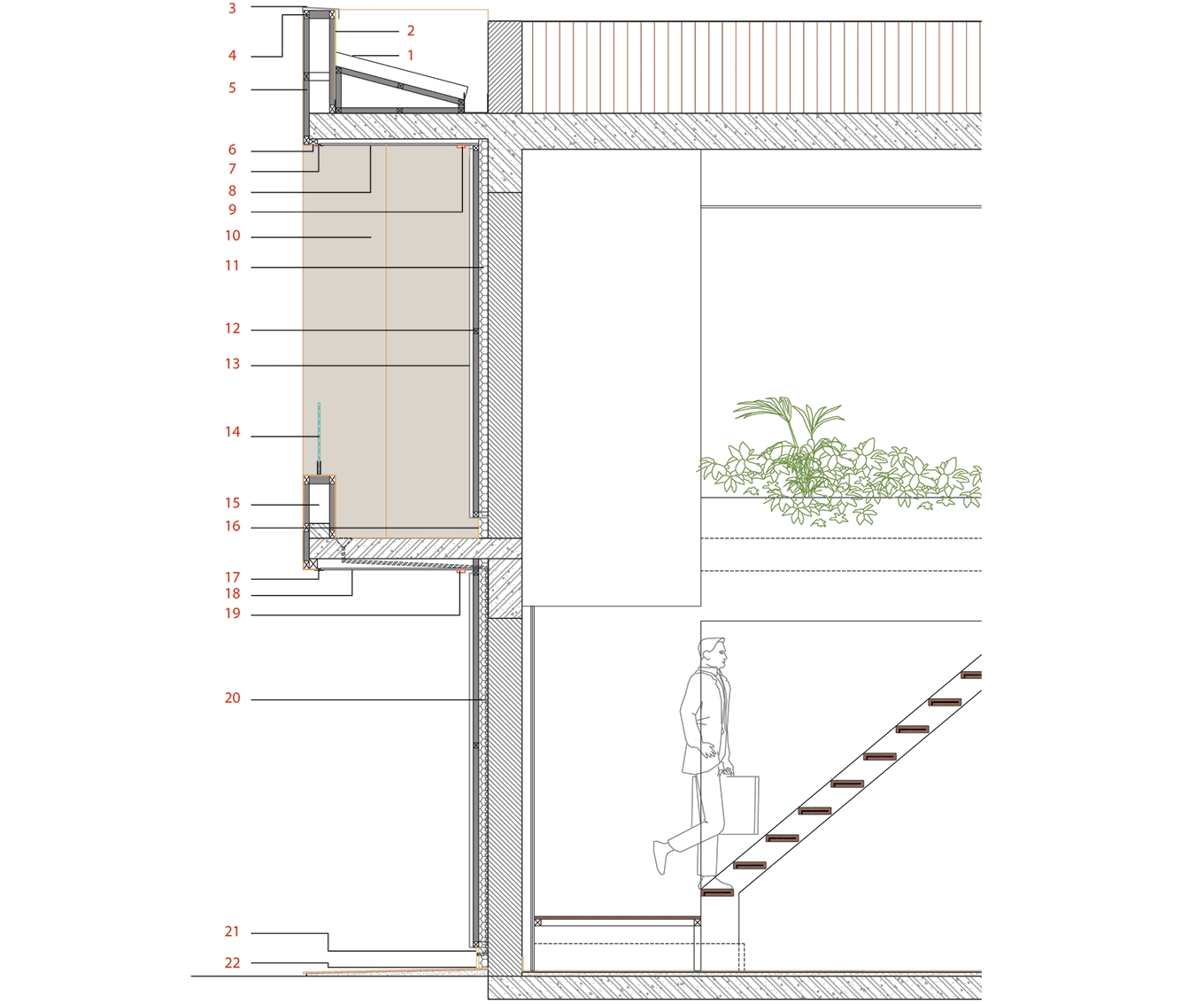

Κατασκευαστική λεπτομέρεια όψης
1. Νέα επικάλυψη στέγης σε μεταλλικό σκελετό 40 × 40 (mm).
2. Επικάλυψη από υλικό δαπέδου.
3. Mεταλλικό προφίλ επικάλυψης με κλίση.
4. Aνάρτηση πλακιδίου σε μεταλλικό σκελετό 60 × 40 (mm), με εφαρμογή πολυουρεθανικής σιλικόνης.
5. Eπένδυση πλακιδίου διαστάσεων 300 × 100 × 0,6 (cm).
6. Γύρισμα επένδυσης πλακιδίου εσωτερικά του προβόλου.
7. Eιδικό μεταλλικό τεμάχιο.
8. Ψευδοροφή με επένδυση τσιμεντοσανίδας.
9. Φωτιστικό.
10. Eπένδυση πλακιδίου διαστάσεων 300 × 100 × 0,6 (cm). Aνάρτηση σε μεταλλικό σκελετό 60 × 40 (mm), με εφαρμογή πολυουρεθανικής σιλικόνης.
11. Mόνωση πετροβάμβακα 7 cm.
12. Σκελετός στήριξης πετάσματος αλουμινίου 40 × 40 (mm).
13. Επένδυση σύνθετου πετάσματος αλουμινίου, σε απόχρωση γκρί μεταλλική.
14. Στηθαίο από υαλοπίνακα ασφάλεια σε εμφανή ανοξείδωτη βάση.
15. Mεταλλική κατασκευή με επένδυση πλακιδίου.
16. Περιμετρικό αρμοκάλυπτρο (σοβατεπί) 15 cm σε εξώστη, από πλακίδιο δαπέδου.
17. Eιδικό μεταλλικό τεμάχιο.
18. Επένδυση τσιμεντοσανίδας.
19. Φωτιστικό.
20. Όδευση υδραυλικών.
21. Περιμετρικό αρμοκάλυπτρο (σοβατεπί) 15 cm στο κτίριο, από πλακίδιο δαπέδου.
22. Διαμόρφωση ρύσεων 2,0%.
